PCB 焊接缺陷的挑戰

在電子制造中，PCB 焊接缺陷是導致產品失效的主要根源。這些缺陷不僅影響產品可靠性，還可能導致高昂的返工成本。根據 IPC-A-610 標準，焊接缺陷占電子組裝失效的 60% 以上。

本文針對虛焊、橋連、立碑、空洞和冷焊五大高頻問題，提供從失效機理到量化解決方案的全流程修復指南，助力企業通過科學工藝優化與檢測技術，顯著提升焊點質量，降低百萬分率缺陷（DPPM）。

一、虛焊：電氣連接的隱形殺手

虛焊占焊接故障的 42%（IPC-7095 數據），主要表現為焊點潤濕不全，電氣連接不穩定甚至斷開。

形成機理

? 焊盤表面氧化層厚度＞0.3μm；

? 回流焊峰值溫度＜220℃；

? 助焊劑活性不足，導致錫鉛合金無法形成有效的金屬間化合物（IMC）層。

危害：影響信號傳輸，可能在振動或熱循環中引發斷裂。

解決方案

1. 工藝優化：采用氮氣保護回流焊，控制氧氣濃度＜1500ppm，降低氧化風險。

2. 來料控制：焊前對 PCB 進行 120℃烘烤 2 小時（符合 MSL3 標準），去除濕氣并活化焊盤。

3. 檢測方法：優先使用 X 射線檢測（AXI）結合電測試，確保焊點內部連接完整。

二、橋連：引腳短路的克星

橋連指相鄰引腳或焊盤間因焊料過量或塌陷形成短路，常見于高密度 SMT 封裝（如 QFN、0.4mm 間距 BGA）。

形成機理

? 鋼網開口寬厚比不合理（＜1.5，違反 IPC-7525 標準）；

? 回流焊過程中焊膏流動過度。

解決方案

1. 鋼網設計：當引腳間距為 0.5mm 時，鋼網開口寬度控制在 0.23mm，厚度保持在 0.1-0.15mm。

2. 回流焊參數：預熱區溫度斜率控制在 1-2℃/s，避免焊膏過早流動。

3. 檢測方法：光學檢測（AOI）可快速識別橋連，檢測率達 90% 以上，適合產線實時監控。

三、立碑：元件傾斜的隱形殺手

立碑現象指貼片元件（如電阻、電容）一端翹起，形似 “墓碑”，常見于 0402、0201 等小型元件。

形成機理

? 元件兩端焊盤熱容差異＞15%，導致焊接時受熱不均；

? 回流焊風速過高（＞1m/s）。

解決方案

1. 焊盤設計：確保兩端焊盤對稱，熱容差＜10%，避免熱量集中。

2. 回流焊優化：升溫斜率控制在≤2℃/s，熱風速度＜1m/s，減少元件移位。

3. 檢測方法：AOI 可高效識別立碑，建議結合 3D 輪廓掃描提高精度。

四、空洞：BGA 焊點的質量隱患

空洞是指 BGA 或 QFN 焊點內部因助焊劑揮發氣體積聚形成的空隙，可能削弱機械強度并引發熱疲勞斷裂。空洞率＞25% 時（IPC-7095），焊點可靠性顯著下降。

解決方案

1. 真空回流焊：采用真空度≤5kPa 的回流設備，排出揮發氣體。

2. 焊膏選擇：使用粘度 350±50cps 的低揮發性焊膏，減少氣體生成。

3. 檢測方法：X 射線檢測（AXI）是識別 BGA 空洞的首選手段，可檢測直徑＞15μm 的氣泡，檢出率＞95%。

五、冷焊：表面光滑的假象

冷焊表現為焊點表面光滑但內部連接不牢固，常因液相線以上時間（TAL）＜60s 或峰值溫度不足（＜235℃，無鉛焊料）導致。

危害：初期電性能正常，但長期使用易發生斷裂。

解決方案

1. 回流曲線調整：確保峰值溫度達 235±5℃，TAL 時間控制在 90-120s。

2. 助焊劑活性：選擇高活性助焊劑（ROM1 級，J-STD-004），增強潤濕性。

3. 檢測方法：顯微切片分析可驗證 IMC 層厚度（標準 1-5μm），避免脆性斷裂。

缺陷檢測技術對比

工藝優化黃金參數

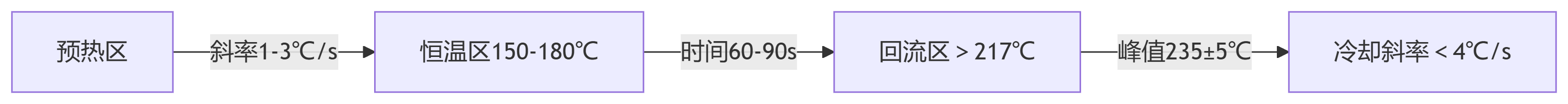

回流焊曲線（參照 J-STD-020）

? 預熱區：溫度斜率 1-3℃/s，避免熱沖擊導致元件開裂。

? 恒溫區：150-180℃，持續 60-90s，活化助焊劑并均勻預熱。

? 回流區：峰值溫度 235±5℃（無鉛），TAL 時間 90-120s，確保 IMC 形成。

? 冷卻區：斜率＜4℃/s，防止熱應力導致焊點龜裂。

焊膏印刷控制

? 厚度公差：±15μm（CPK≥1.33），確保焊料量一致性。

? 鋼網脫模速度：0.5-1.5mm/s，避免焊膏拉尖或塌陷。

? 環境控制：印刷車間溫濕度控制在 22±2℃、RH 50±10%，減少焊膏氧化。

持續改進的工藝閉環

通過鋼網設計優化、回流焊曲線精確控制及嚴格的來料檢驗，可顯著降低PCB焊接缺陷發生率。建議企業建立SPC（統計過程控制）體系，實時監控焊點良率與DPPM指標，結合AOI和AXI檢測技術，形成工藝閉環管理。未來，可進一步引入AI視覺分析與大數據預測，持續提升電子組裝的可靠性與生產效率。想了解更多歡迎聯系IPCB（愛彼電路）技術團隊
