金屬芯 PCB 完整工程指南：從熱設計真相到投產避坑手冊

提到金屬芯PCB（MCPCB），很多工程師的第一反應是 “散熱好”，第二反應是 “比 FR-4 貴”。這兩點都沒有錯，但如果你對它的理解止步于此，在實際項目落地時大概率會遇到兩個問題：要么選錯規格導致成本翻倍，要么投產時被工廠退回圖紙。

我們是愛彼電路(iPcb)，一家專注于高精密 PCB 研發與生產的高科技制造企業。我們每天都在處理金屬芯PCB設計與制造中的各種實際問題。這份指南不談虛的，只聚焦工程師真正關心的核心：材料決策的邏輯、可制造性約束的邊界，以及那些讓項目少走彎路的關鍵細節。

1. 決策前必讀：你的項目真的需要用到金屬芯 PCB 嗎？

很多工程師找到我們，第一句話就是 “我們要散熱，做個鋁基板”。這很可能意味著成本翻倍和工藝受限，但問題未必真有這么嚴重。

一個可操作的判斷邏輯是先做一個熱預算估算：

常規 FR-4 板（2oz 銅厚、合理覆銅面積）在自然對流條件下，從結到環境的總熱阻大致在 15-25°C/W 這個量級（此為典型設計的示例估算，具體需依據實際設計仿真確認）。假設你的功率器件允許的最高結溫是 125°C，環境溫度按照 55°C 保守估算，那么允許的溫升空間是 70°C。除以熱阻 20°C/W，意味著單個功率器件在理想覆銅設計下大約能承受 3.5W 左右的持續功耗。

如果板上熱點區域的功率密度超過了這個范圍，或者多顆功率器件緊密排列導致熱耦合嚴重，這時候才應該認真考慮金屬芯印刷電路板方案。在此之前，值得先檢視一個中間方案：FR-4 加厚銅（3oz-4oz）配合底部導熱墊和金屬背板，在很多場景下能解決 80% 的散熱需求，成本卻只有 MCPCB 的 60-70%。只有當這個方案的仿真結果仍然無法滿足熱預算時，切換到 MCPCB 才是正確的決策。

2. 熱管理盲區：為什么介電層才是真正的散熱瓶頸？

談金屬芯 PCB散熱，很多人的注意力都在 “芯” 上 —— 是鋁還是銅？但實際的熱傳導路徑中，真正的瓶頸通常是中間的絕緣介質層。

結構很簡單：頂層銅電路 → 中間絕緣介質層 → 底部金屬基。熱量從功率器件的焊盤向下傳導，必須穿過這一層介質才能到達金屬芯。

這里有一個容易被忽略的事實：普通 FR-4 的導熱系數約 0.3 W/m?K，而常規 MCPCB 介質層的導熱系數通常在 1-3 W/m?K 的范圍內，高導熱型可以做到 5-8 W/m?K。而鋁基的導熱系數是 138-205W/m?K，銅基高達 385W/m?K?？梢钥吹?，介質層的導熱能力比金屬基低了兩個數量級。這意味著熱量在穿過介質層時，會遇到整個熱鏈路中最大的阻力。

實際項目中的優化方向很明確：

? 優先關注介質層的導熱性能：將介質層從 1 W/m?K 升級到 3 W/m?K，對系統整體熱阻的降低效果，遠比把鋁基換成銅基更明顯。

? 介質層厚度是關鍵變量：熱阻與厚度成正比，在滿足耐壓要求（通常 500V-1500V AC）的前提下，介質層越薄越好。75μm 和 150μm 的介質層，熱阻差一倍，這個數字比換材料更直接。

? 介質材料選擇依據：常規型號以導熱環氧樹脂為主，導熱系數 1-2 W/m?K，成本適中；高端型號采用導熱陶瓷填充聚合物體系，導熱系數 3-8 W/m?K，成本相應上浮，適用于功率密度較高的場景。需要根據實際熱預算和成本約束綜合考慮。

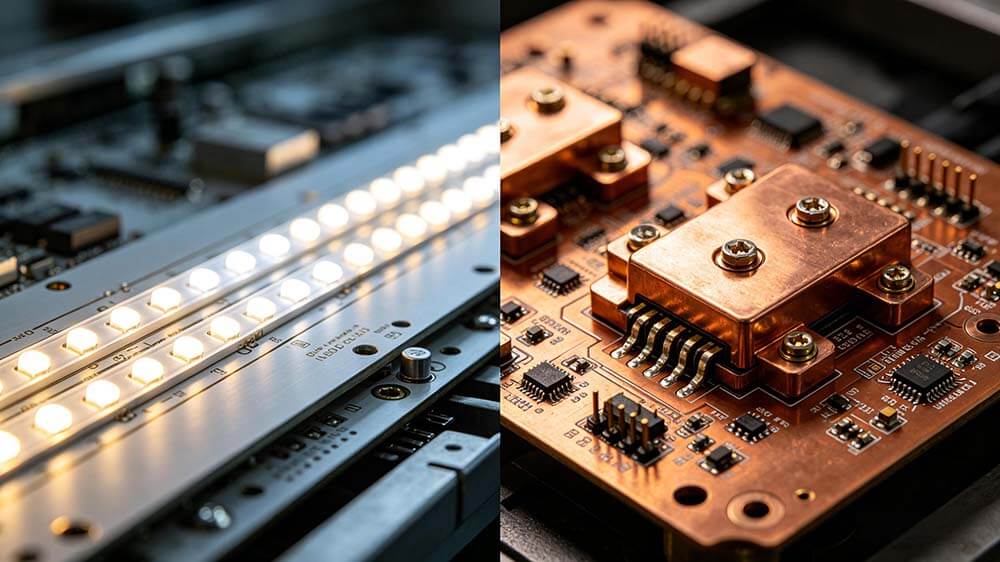

3. 鋁基、銅基怎么選？一個可量化的決策模型

不要再簡單地看導熱系數表了。我們的經驗是：功率密度決定材料選擇的下限，而機械應力、CTE 匹配和成本決定上限。

以下是結合工程實踐整理的選型參考框架：

對于鋁基 MCPCB，其適用功率密度上限大約在 2-3 W/cm2。典型應用包括 LED 照明（燈條、筒燈、路燈模組）、中小功率 DC-DC 電源模塊、汽車照明系統等日常熱管理場景。

當單點功率密度超過 3 W/cm2，或者板上總功耗較大且集中時，鋁基的散熱能力會趨于極限，此時銅基 MCPCB 是更合理的選擇。銅基的適用上限大約在 5-8 W/cm2，典型場景包括大功率 IGBT/MOSFET 功率模塊、大功率 LED 陣列、車載充電機和 DC-DC 轉換器等。

對于超過 8 W/cm2 的極端工況，則需要銅基搭配高導熱介質層，并可能需要配合主動散熱（風冷或液冷），這類場景常見于服務器電源、射頻功放模塊、激光器驅動等領域。

除了散熱，還需要考慮另一個關鍵因素 —— 熱膨脹系數匹配。如果你的板上需要直接焊接大功率陶瓷基板或裸芯片，銅基的 CTE（約 17 ppm/°C）比鋁基（約 23 ppm/°C）更接近陶瓷材料，焊接熱應力更小，長期可靠性更好。這也是我們經常提醒客戶的一環。

4. 設計避坑指南：工程師必須面對的物理約束

最讓工程師頭疼的，不是散熱算不準，而是畫好的板子被工廠退回說 “做不了”。金屬芯PCB有幾個剛性約束，必須在設計啟動前就裝在心里。

單層布線是常態

絕大多數 MCPCB 是單層板，金屬芯的存在意味著你不能像 FR-4 那樣打?qū)讓?shí)現層間互連。所有的元件和走線都必須在同一層上完成。這很考驗布局功力，但也不是沒有技巧。

大電流路徑優先原則

功率電路走線必須盡可能短且寬，將 IR 損耗降到最低。如果必須交叉，只能使用 0 歐電阻或跳線來 “搭橋” 跨越，而不能打孔穿層。

熱源分散分布

把所有高發熱器件扎堆放在一起是大忌，會導致局部熱點。正確的做法是根據熱仿真結果，將功率器件均勻分布在板面，讓整板溫度梯度盡量平緩。

環形環設計需考慮單層限制

單層板意味著 PTH（鍍通孔）僅限于元件引腳孔，需預留足夠的環形環余量以防止鉆孔偏移導致斷路。我們通常建議環形環不低于 0.2mm，具體依據銅厚調整。

我們的建議是 —— 盡早做 DFM 評審。在你完成布局布線初稿后，把設計文件發給工廠做一次可制造性評估，遠比畫完所有細節再返工高效得多。

5. 容易被忽略的投產細節：阻焊、表面處理與鉆孔

這些細節常常在設計文檔的備注欄里被一筆帶過，但在實際生產中，它們直接決定了成品的性能和良率。

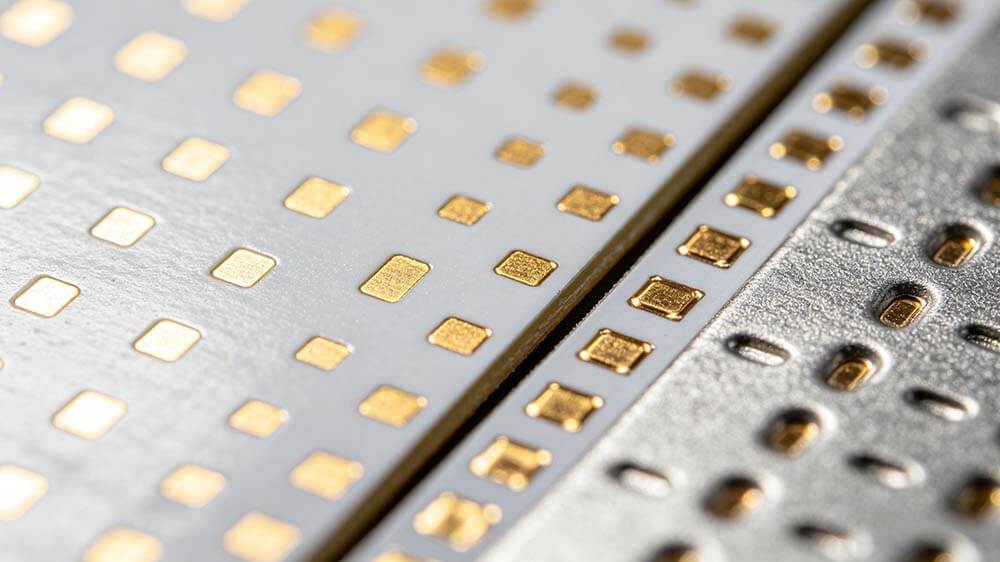

阻焊顏色的選擇邏輯

為什么 90% 的金屬芯 PCB都是白色的？原因有兩層：其一，白色阻焊在 LED 應用中能有效提高光反射率，減少光損；其二，從熱輻射角度，淺色表面的熱發射率略高于深色表面，對散熱有微弱的輔助作用。但白色阻焊也有代價 —— 在長期高溫和紫外照射下，比綠色更容易出現肉眼可見的黃變。因此，戶外燈具或?qū)︻伾恢滦砸髧?yán)苛的產品，我們通常會提醒客戶評估這一風險。

表面處理的適用場景

對于需要焊接大功率器件的 MCPCB，化學沉金是更推薦的選擇。沉金表面極其平整，共面性好，這對于保證大功率元件的底部焊盤 100% 接觸導熱至關重要 —— 任何一個微小空隙都會成為熱阻點。噴錫雖然成本略低，但表面存在微米級的不均勻度。OSP 更便宜，但在不平整的焊盤上容易導致熱接觸不均勻，且保存周期較短。當然，如果只是普通功率 LED 燈條這類對熱接觸要求沒那么極端的場景，噴錫也完全夠用。

鉆孔與鑼邊的工藝特殊性

MCPCB 尤其是銅基板，對鉆頭和鑼刀的磨損遠大于普通 FR-4。銅的延展性會導致鉆污和毛刺，需要使用專門的刀具參數和進退刀策略。鋁基板相對好加工，但鋁屑粘刀的問題需要工藝經驗來控制。這些背后都是成本和質量的關鍵控制點。

寫在最后

一份好的 MCPCB 設計，不只是算對散熱，更是提前避開了投產后才會發現的坑。

如果你手頭有項目正在評估金屬芯PCB方案，或者在 FR-4 的高頻高速、HDI、軟硬結合等領域有技術難題需要溝通，歡迎聯系我們的工程團隊。

郵箱：[email protected]

我們很樂意參與到你的項目早期討論中，用實際經驗幫你少走彎路。
