11.3.1 半中腰層的開創

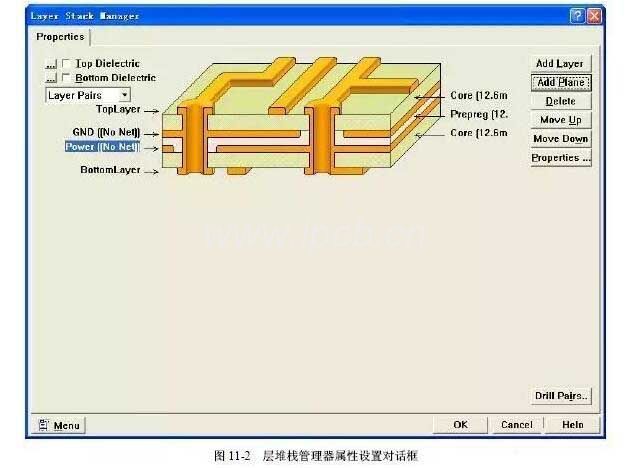

Protel系統中供給了專門的層設置和管理工具—Layer Stack Manager（層堆棧管理器）。這個工具可以幫忙預設者添加、改正和刪去辦公層，并對層的屬性施行定義和改正。挑選【Design】/【Layer Stack Manager…】指示，彈出如圖11-2所示的層堆棧管理器屬性設置會話框。

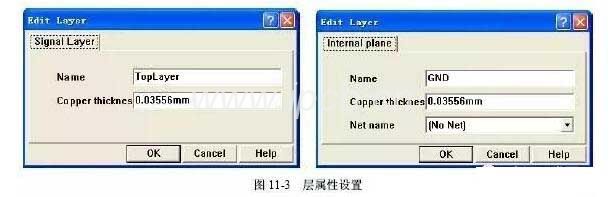

上圖所示的是一個4層PCB電路板的層堆棧管理器界面。除開頂層（TopLayer）和底層（BottomLayer）外，還有兩個內里電源層（Power）和接地層（GND），這些個層的位置在圖中都有清楚的顯露。雙擊層的名字還是裸機Properties按鍵可以彈出層屬性設置會話框，如圖11-3所示。

在該會話框中有3個選項可以設置。

（1）Name：用于指定該層的名字。

（2）Copper thickness：指定該層的銅膜厚度，默許值為1.4mil。銅膜越厚則相同寬度的導線所能承擔的載流量越大。

（3）Net name：在下拉列表三拇指定該層所連署的網絡。本選項只能用于設置內電層，信號層沒有該選項。假如該內電層只有一個網絡例如“+5V”，那末可以在此處指定網絡名字；不過假如內電層需求被瓜分為幾個不一樣的地區范圍，那末就不要在此處指定網絡名字。

在層間還有絕緣材質作為電路板的載體還是用于電氣隔離。那里面Core和Prepreg都是絕緣材料，不過Core是板料的雙面都有銅膜和串線存在，而Prepreg只是用于層間隔離的絕緣事物。兩者的屬性設置會話框相同，雙擊Core或Prepreg，還是挑選絕緣材料后裸機Properties按鍵可以彈出絕緣層屬性設置會話框。如圖11-4所示。

絕緣層的厚度和層間耐壓、信號耦合等因素相關，在面前的層數挑選和疊加原則中已經紹介過。假如沒有特別的要求，普通挑選默許值。

除開“Core”和“Prepreg”兩種絕緣層外，在電路板的頂層和底層一般也會有絕緣層。點擊圖11-2左上角的Top Dielectric（頂層絕緣層）或Bottom Dielectric（底層絕緣層）前的挑選框挑選是否顯露絕緣層，裸機旁邊兒的按鍵可以設置絕緣層的屬性。

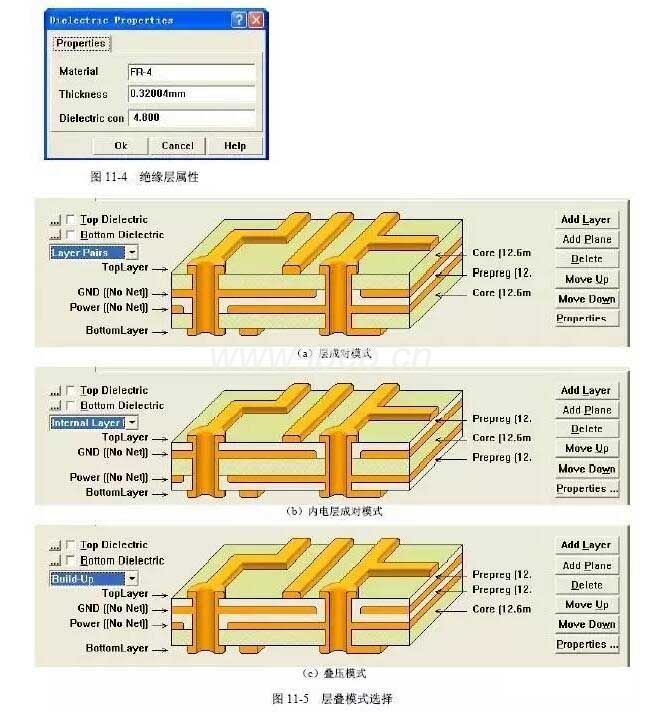

在頂層和底層絕緣層設置的選項下邊有一個重疊標準樣式挑選下拉列表，可以挑選不一樣的重疊標準樣式：Layer Pairs（層成對）、Internal Layer Pairs（內電層成對）和Build-up（疊壓）。在面前講過，多層板其實是由多個雙層電路板或單層電路板遏抑而成的，挑選不一樣的標準樣式，則表達在實際制造中認為合適而使用不一樣遏抑辦法，所以如圖11-5所示的“Core”和“Prepreg”的位置也不一樣。例如，層成對標準樣式就是兩個雙層板夾一個絕緣層（Prepreg），內電層成對標準樣式就是兩個單層板夾一個雙層電路板。一般認為合適而使用默許的Layer Pairs（層成對）標準樣式。

在圖11-2所示的層堆棧管理器屬性設置會話框右側有一列層操作按鍵，各個按鍵的功能如下所述。

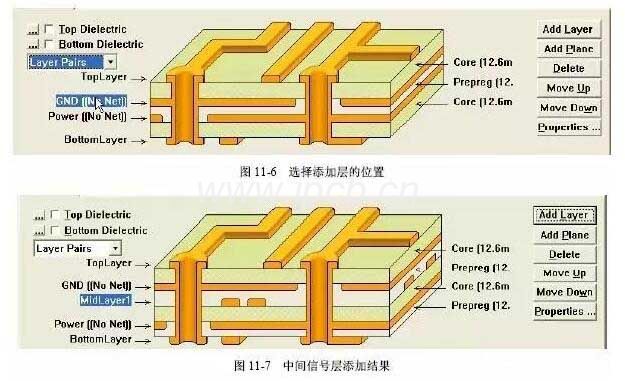

（1）Add Layer：添加半中腰信號層。例如，需求在GND和Power之間添加一個高速信號層，則應當首先挑選GND層，如圖11-6所示。裸機Add Layer按鍵，則會在GND層下添加一個信號層，如圖11-7所示，其默許名字為MidLayer1，MidLayer2，依此類推。雙擊層的名字還是點擊Properties按鍵可以設置該層屬性。

（2）Add Plane：添加內電層。添加辦法與添加半中腰信號層相同。先挑選需求添加的內電層的位置，而后裸機該按鍵，則在指定層的下方添加內電層，其默許名字為Internal Plane1，InternalPlane2，?，依此類推。雙擊層的名字還是點擊Properties按鍵可以設置該層屬性。

（3）Delete：刪去某個層。除開頂層和底層不可以被刪去，其它信號層和內電層均能夠被刪去，不過已經布線的半中腰信號層和已經被瓜分的內電層不可以被刪去。挑選需求刪去的層，裸機該按鍵，彈出如圖11-8所示的會話框，裸機Yes按鍵則該層就被刪去。

（4）Move Up：上移一個層。挑選需求上移的層（可以是信號層，也可以是內電層），裸機該按鍵，則該層會上移一層，但不會超過頂層。

（5）Move Down：下移一個層。與Move Up按鍵相仿，裸機該按鍵，則該層會下移一層，但不會超過底層。

（6）Properties：屬性按鍵。裸機該按鍵，彈出大致相似圖11-3所示的層屬性設置會話框。

11.3.2 半中腰層的設置

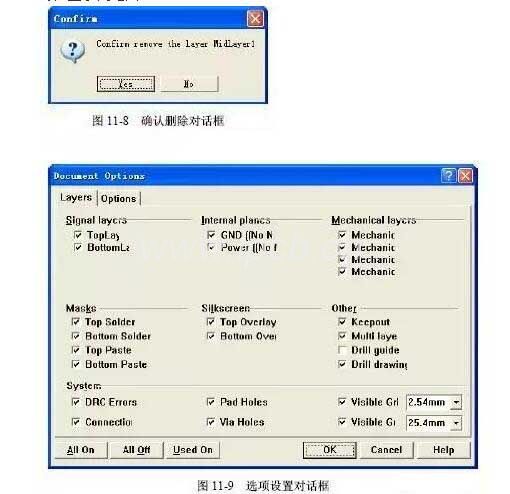

完成層堆棧管理器的有關設置后，裸機OK按鍵，退出層堆棧管理器，就可以在PCB編輯界面中施行有關的操作。在各占一半中腰層施行操作時，需求首先設置半中腰層在PCB電路板編輯界面中是否顯露。挑選【Design】/【Options…】指示，彈出如圖11-9所示的選項設置會話框，在Internal planes下方的內電層選項上打勾，顯露內電層。

在完成設置后，就可以在PCB電路板編輯背景的下方看見顯露的層了，如圖11-10所示。用鼠標裸機電路板板層標簽即可切換不一樣的層以施行操作。假如不習性系統默許的顏色，可以挑選【Tools】/【Preferences…】指示下的Colors選項自定義各層的顏色，有關內部實質意義在第8章已有紹介，供讀者參照。
