技術背景

隨著電子產品對小型化、輕量化及高性能需求的不斷提升，線路板的布線密度日益增加，線寬和線距不斷縮小。這種精細化趨勢使得線路的機械強度相應減弱。在傳統線路板制造工藝中，線路成型通常采用濕膜或干膜作為抗蝕層，在銅面上形成開窗后進行蝕刻。該方法的成型質量直接受濕膜或干膜厚度的影響，同時蝕刻液與銅面的接觸時間也成為生產管控的核心難點。

傳統線路成型流程如圖1所示：

• 方法a：將基材與銅箔壓合為一體，形成覆銅板；

• 方法b：通過沖型工藝加工出所需孔洞；

• 方法c：在銅箔表面貼覆干膜或涂布濕膜，并進行曝光；

• 方法d：顯影處理；

• 方法e：蝕刻銅層；

• 方法f：剝離干膜或濕膜，使線路成型；

• 方法g：在相應位置印刷油墨；

• 方法h：進行表面處理。

該傳統方法存在以下不足：

1. 線路成型質量受干膜或濕膜厚度影響顯著，且蝕刻液與銅面的接觸時間控制難度大，增加了生產管理復雜度；

2. 受干膜或濕膜厚度影響，線路邊緣直線度較差，易產生毛邊；

3. 表面處理在線路成型之后進行，導致線路根部基材長時間接觸表面處理藥液，降低了銅箔線路與基材的結合力，影響電氣可靠性。

發明內容

為解決上述技術問題，本發明提供了一種線路板的線路成型方法。

本發明通過以下技術方案實現：一種線路板的線路成型方法，包括如下步驟：

• 方法a：將基材與銅箔壓合為一體，形成覆銅板；

• 方法b：沖制出所需孔洞；

• 方法c：在銅箔表面覆蓋膜層；

• 方法d：對膜層進行顯影處理；

• 方法e：在銅箔表面進行圖形化非銅材料表面處理，形成表面處理層；

• 方法f：剝離膜層；

• 方法g：對銅箔表面進行選擇性蝕刻；

• 方法h：在相應位置印刷油墨。

進一步地，方法c中，所述膜層為可發生光聚合反應的干膜或濕膜；通過在銅箔表面壓合干膜或涂布濕膜，經曝光使干膜或濕膜發生光聚合反應，再進行方法d所述的顯影處理。

方法d中，顯影過程將銅箔表面部分區域的干膜或濕膜溶解去除，裸露出需要形成線路的銅面。

方法e中，在裸露的銅面上進行非銅材料的圖形化表面處理，所形成的表面處理層厚度為0.01μm～3μm。

方法g中，選擇性蝕刻僅蝕刻銅，而不蝕刻表面處理層。

所述圖形化表面處理可采用鍍錫鉛合金、鍍純錫、化學錫、噴錫、鍍金、化學金、化學銀、鍍鎳、鍍鎳金或鎳鈀金等工藝。

所述線路板可為PCB、FPC、TCP、COF、HDI或RF類型，也可為單面板、雙面板或多層板。

與現有技術相比，本發明的有益效果是：

1. 采用比干膜或濕膜更薄的表面處理層（非銅材料）作為抗蝕層進行選擇性蝕刻，蝕刻時待蝕刻區域的蝕刻液更新速度更快，有效降低了蝕刻液與銅面接觸時間的差異性，從而實現了更精細的線路蝕刻；

2. 相對于傳統工藝，本方法將表面處理工序提前至蝕刻之前，避免了線路根部基材與表面處理藥液長時間接觸，增強了銅箔線路與基材之間的結合力。

附圖說明

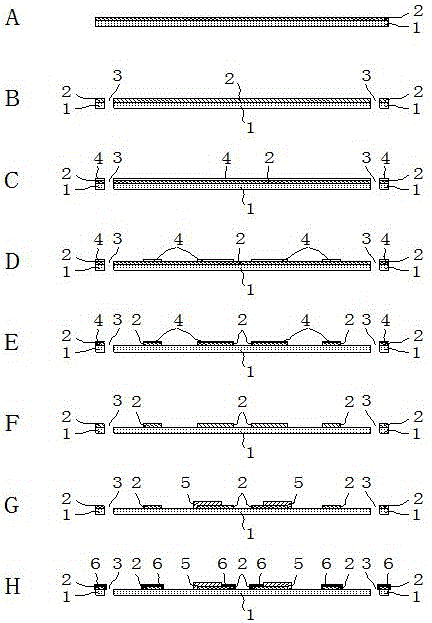

圖1為背景技術中傳統線路成型工藝的流程圖；
圖2為本發明線路板線路成型方法的流程圖；
圖3為圖1中方法e、方法f、方法g的局部放大示意圖。

圖中標記說明：
1—基材；2—銅箔；3—孔洞；4—膜層；5—油墨；6—表面處理層。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整的描述。顯然，所描述的實施例僅僅是本發明一部分實施例，而非全部實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，均屬于本發明保護的范圍。

結合圖2和圖3所示，一種線路板的線路成型方法，適用于PCB、FPC、TCP、COF、HDI或RF等類型的線路板，可為單面板、雙面板或多層板，具體步驟如下：

方法a： 將基材1與銅箔2壓合為一體，形成覆銅板；基材1可選用聚酰亞胺等絕緣材料。

方法b： 沖制出所需孔洞3，如鏈輪齒孔、定位孔等。

方法c： 在銅箔2表面覆蓋膜層4；所述膜層4為可發生光聚合反應的干膜或濕膜。通過在銅箔2表面壓合干膜或涂布濕膜，再經曝光使干膜或濕膜發生光聚合反應，然后進行方法d的顯影處理。

方法d： 對膜層4進行顯影處理，將銅箔2表面需要實施非銅材料表面處理區域的干膜或濕膜溶解去除，裸露出需要形成線路的銅面。

方法e： 在裸露的銅面上進行非銅材料的圖形化表面處理，形成表面處理層6，其厚度為0.01μm～3μm。該圖形化表面處理可采用鍍錫鉛合金、鍍純錫、化學錫、噴錫、鍍金、化學金、化學銀、鍍鎳、鍍鎳金或鎳鈀金等工藝。

方法f： 剝離膜層4，將殘留的干膜或濕膜全部去除，使銅面完全裸露。

方法g： 對銅箔2表面進行選擇性蝕刻，即僅蝕刻銅或主要蝕刻銅，而不蝕刻或幾乎不蝕刻非銅材料的表面處理層。

方法h： 在相應位置印刷油墨5。在方法h之前，可根據需要進行表面處理，也可不做額外處理。

本實施例的有益效果在于：
首先，蝕刻線路的直線度受抗蝕層厚度影響，厚度越大，直線度越差，毛邊越多，反之亦然。本實施例進行選擇性蝕刻時，抗蝕作用由表面處理層6提供，其厚度僅為0.01μm～3μm，遠小于干膜或濕膜的常規厚度，因此蝕刻所得線路邊緣更平直、毛邊更少，品質更優。

其次，蝕刻過程中，抗蝕層厚度直接影響蝕刻液在待蝕刻區域的更新速度，厚度越大，更新越慢，同時蝕刻液深度方向的濃度梯度也越大。這正是傳統工藝中將蝕刻液與銅面接觸時間作為管控要點的原因。而本實施例中，表面處理層6的厚度遠薄于干膜或濕膜，故蝕刻時藥液更新更快，蝕刻均勻性提高，能夠?qū)崿F(xiàn)更精細的線路制作。

最后，與傳統工藝相比，本發明將表面處理工序提前至蝕刻之前，避免了線路根部基材與表面處理藥液長時間接觸，從而提高了銅箔線路與基材的結合力，增強了電氣可靠性。
