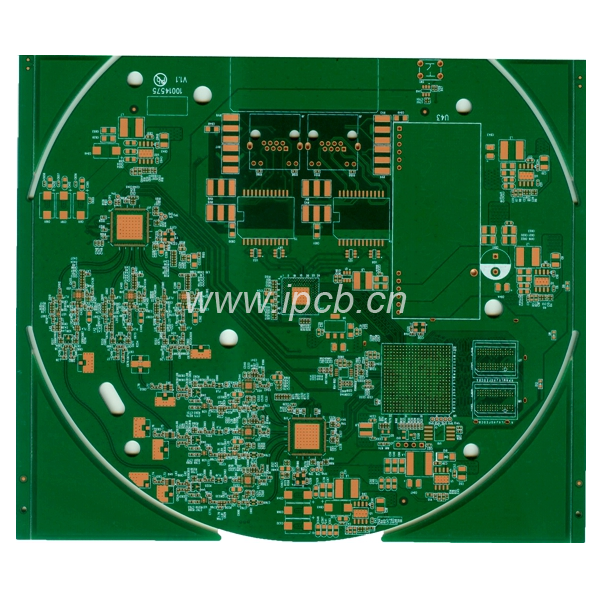

      6層一階HDI數碼板

      品    名: 6層一階數碼板
      板    材:FR-4
      層    數:6層
      板    厚:1.0mm
      表面工藝:沉金+OSP
      銅    厚:1OZ
      顏    色:綠油白字
      最小線寬/線距:4mil/4mil
      最小孔徑:機械控0.2mm,激光孔0.1mm
      用    途 : 數碼類產品

      產品詳情 技術參數

      目前ENIG+OSP已經廣泛運用于高精密線路板的設計制作中。用ENIG良好的保護性加上OSP良好的可焊性是無鉛化生產替代HSAL的一種解決辦法。

      化學鍍鎳/金是在印制電路板做上阻焊膜后,對裸露出來需要鍍金屬的部分采用的一種表面處理方式。由于科技的發展,PCB上的線寬間距變小,表面封裝增多,這就要求連接盤或焊墊有良好的共面性和平坦度,要求PCB不能彎曲。化學Ni/Au表面鍍層則可滿足上述的要求,另外由于它表層的金比較穩定、防護性好,所以它的存儲時間也和鉛錫差不多。

      由于這種鎳/金的鍍層是在印制電路板做上阻焊膜后制作的,所以只能采用化學鎳/金的方式來實現選擇性涂覆。作為PCB的表面鍍層,鎳層厚度一般為5μm,而金厚一般在0.050.1μm之間,作為非可鍍焊層Au的厚度不能太高,否則會產生脆性和焊點不牢的故障,如果太薄則防護性不好。其缺點是可焊性較差,容易發生黑盤的缺陷。

      有機可焊性保護劑(OSP),又稱為防氧化助焊劑、Entek。這種方法是PCB完成所有制作工藝,并經過電測試及初次表觀的檢驗后,經OSP處理后在裸銅焊盤和通孔內而得到一種耐熱型的有機可焊性膜。這種有機耐熱可焊性膜厚度為0.3~0.5μm之間,分解溫度可以達到300℃左右。

      OSP技術由于其具有高的熱穩定性、致密性、疏水性等許多優點因而迅速得到推廣運用。

      其主要優點還有:

      1.能夠克服線寬間距小的問題,其鍍層表面很平坦。

      2.工藝簡單,操作方便,污染少,易于操作、維護和自動化。

      3.成本低廉,可焊性好。

      其缺點是保護膜極薄,容易劃傷,因此在生產和運輸過程中要十分小心。另外其可焊性僅僅依靠該層保護膜,一旦膜被損害可焊性就大大降低了。因此它放置的時間也很短。

      我司專業從事PCB制造有多年豐富的PCB制造經驗,致力于以
      合理的價格為全球客戶提供快速、高品質的PCB板,每一塊電路板都按照嚴格的標準制作,符合IPC 、
      RoHS等標準,確保PCB電路板滿足客戶要求。  歡迎咨詢。



      品    名: 6層一階數碼板
      板    材:FR-4
      層    數:6層
      板    厚:1.0mm
      表面工藝:沉金+OSP
      銅    厚:1OZ
      顏    色:綠油白字
      最小線寬/線距:4mil/4mil
      最小孔徑:機械控0.2mm,激光孔0.1mm
      用    途 : 數碼類產品
