    HDI電路板

    HDI電路板

    • 6層一階HDI電路板
    • 6層一階HDI電路板

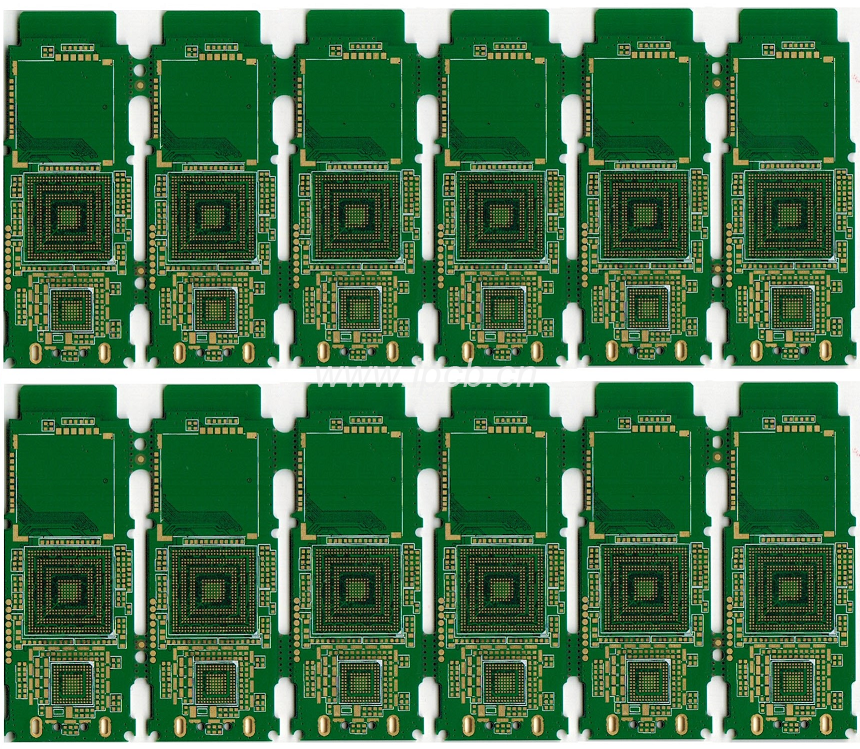

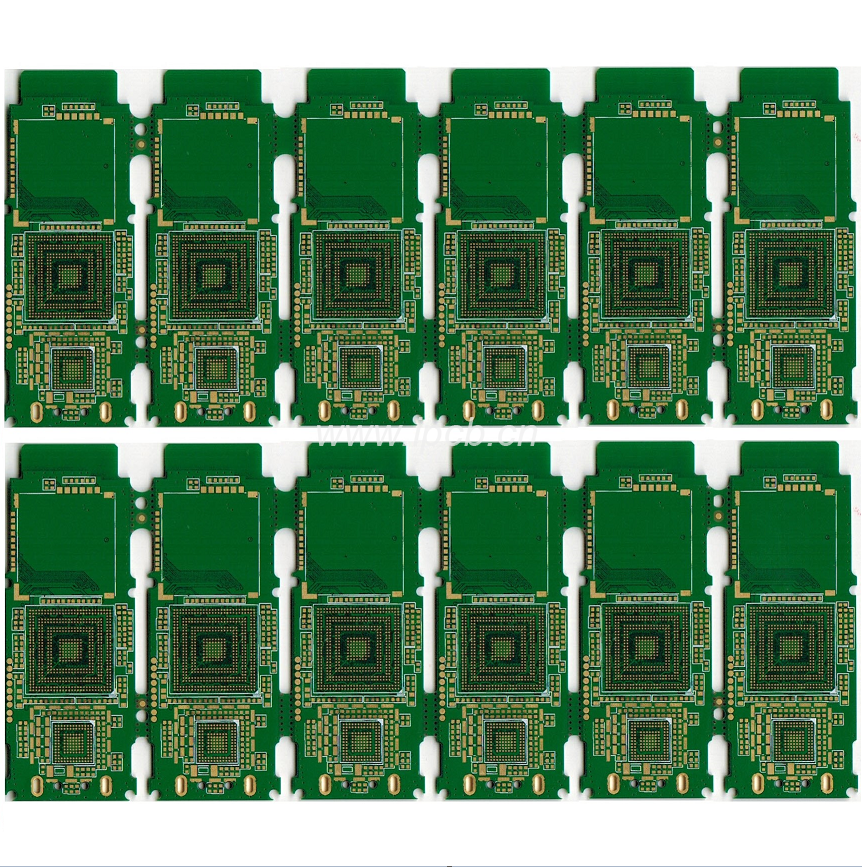

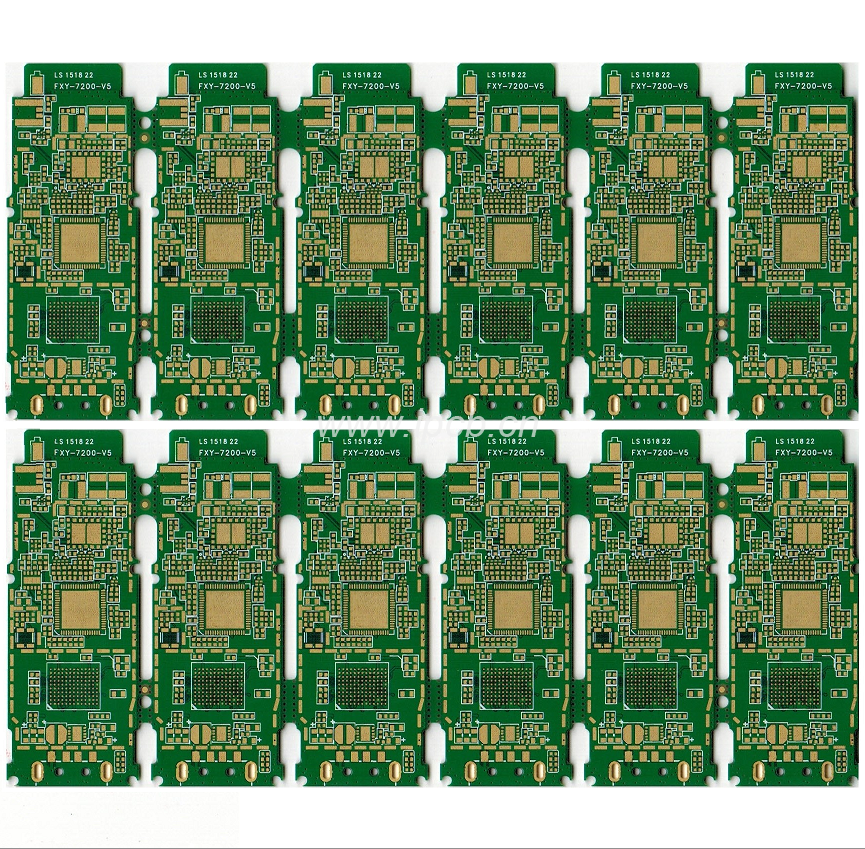

      6層一階HDI電路板

      品      名:6層一階HDI電路板
      板      材:FR-4
      層      數:6層
      板      厚:0.8mm
      顏      色:綠油白字
      表面工藝:沉金+OSP
      最小線寬/線距:3mil/3mil
      最小孔徑:機械孔0.2mm,激光孔0.1mm
      特殊工藝: 一階盲埋孔
      用      途:便攜式電子

      產品詳情 技術參數

      盲埋孔板鉆孔中需要注意的問題:

      1)盲孔與通孔、盲孔與相鄰的埋孔位置不能重合或相連,對同一網絡要保證6mil,不同網絡保證10mil以上。(此問題需使用參考選擇方能正確判斷)

      2)一階HDI板,使用RCC65T(介質厚度0.055MM、不含銅厚)壓合,激光孔最小0.10mm,

      工程制作時選用孔徑的優先級為:0.15-0.13-0.10mm;使用RCC100T(介質厚度0.095MM、不含銅厚),工程制作時選用孔徑的優先級為:0.15-0.13mm。

      3)二階HDI板,兩次RCC必須使用65T規格,工程制作時選用孔徑的優先級為:0.15-0.13mm。且外層需走負片工藝,注意外層走負片必須要滿足《MI規范》負片條件,如全板鍍金則不能采取負片制作。

      4)孔到導體距離隨著層壓次數增加而增加,二次層壓通孔到內層導體距離極限為9mil,三次則為10mil。

      5)針對開料后就鉆盲孔的情況,鉆帶需要拉伸處理(板邊3.20MM定位孔不允許拉伸)。

      6)針對類似于下面盲孔結構,由于L3-6是層壓后鉆孔、而DRL1-2是直接開料鉆孔,此時DRL1-2不能按上面第5點拉伸處理。為了使用L1-2與L3-6在第二次層壓對位,DRL1-2需要采用DRL3-6相同的漲縮系數制作。工程正確做法如下:1)1:1形式輸出DRL1-2;2)在ERP的DRL1-2鉆孔處備注“采用DRL3-6相同的漲縮系數制作”。



      品      名:6層一階HDI電路板
      板      材:FR-4
      層      數:6層
      板      厚:0.8mm
      顏      色:綠油白字
      表面工藝:沉金+OSP
      最小線寬/線距:3mil/3mil
      最小孔徑:機械孔0.2mm,激光孔0.1mm
      特殊工藝: 一階盲埋孔
      用      途:便攜式電子
