    剛柔板和IC載板知識介紹
    2021-08-24
    瀏覽次數:3961
    分享到:

    許多客戶經?;煜?strong>剛柔結合板和IC載板。讓專業的PCB廠家為您詳細講解剛柔結合板和IC載板。

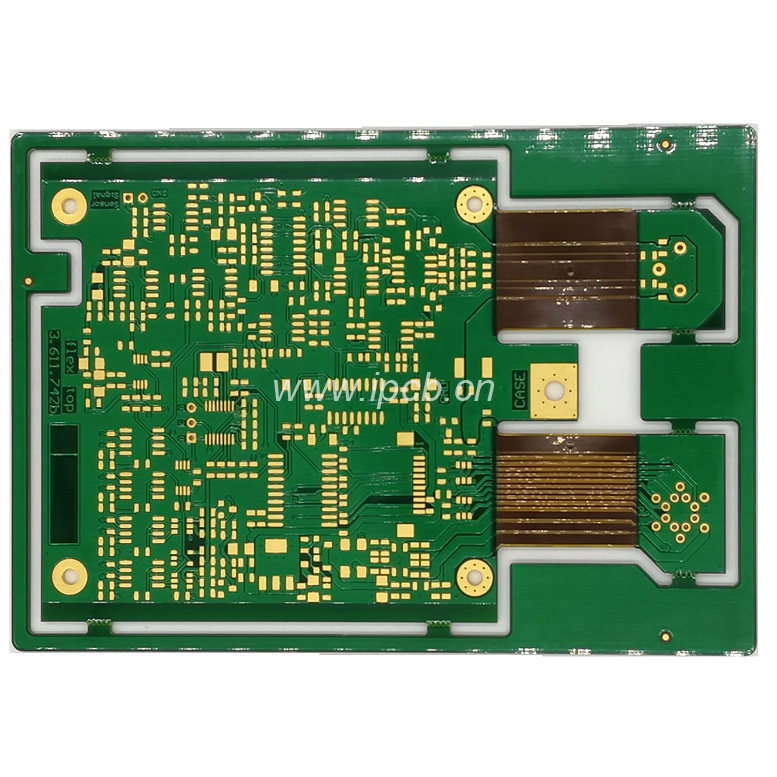

    剛柔結合板

    1.什么是剛柔結合板?
    剛柔板是指軟板和硬板的結合。它結合了薄層柔性底層和剛性底層,然后將它們層壓成單個組件,從而形成具有柔性和可折疊特性的電路板。由于多種材料和多個制造步驟的混合使用,剛柔結合板的加工時間較長,制造成本較高。
    在電子消費類PCB打樣中,剛柔結合板的使用,不僅可以最大限度地利用空間,減輕重量,還大大提高了可靠性,從而消除了焊點易碎和連接問題。對接線的許多要求。剛撓結合板還具有高抗沖擊性,可以在高應力環境中生存。
    剛柔板用途極為廣泛,非常適用于軍事、航空和醫療設備,也可用于心臟起搏器等醫療設備,以減少其空間和重量;同時也廣泛應用于各種智能設備、測試設備、手機、數碼相機、汽車等。
    2.什么是IC載板?
    IC載板是隨著半導體封裝基板技術的不斷進步而發展起來的一項技術。

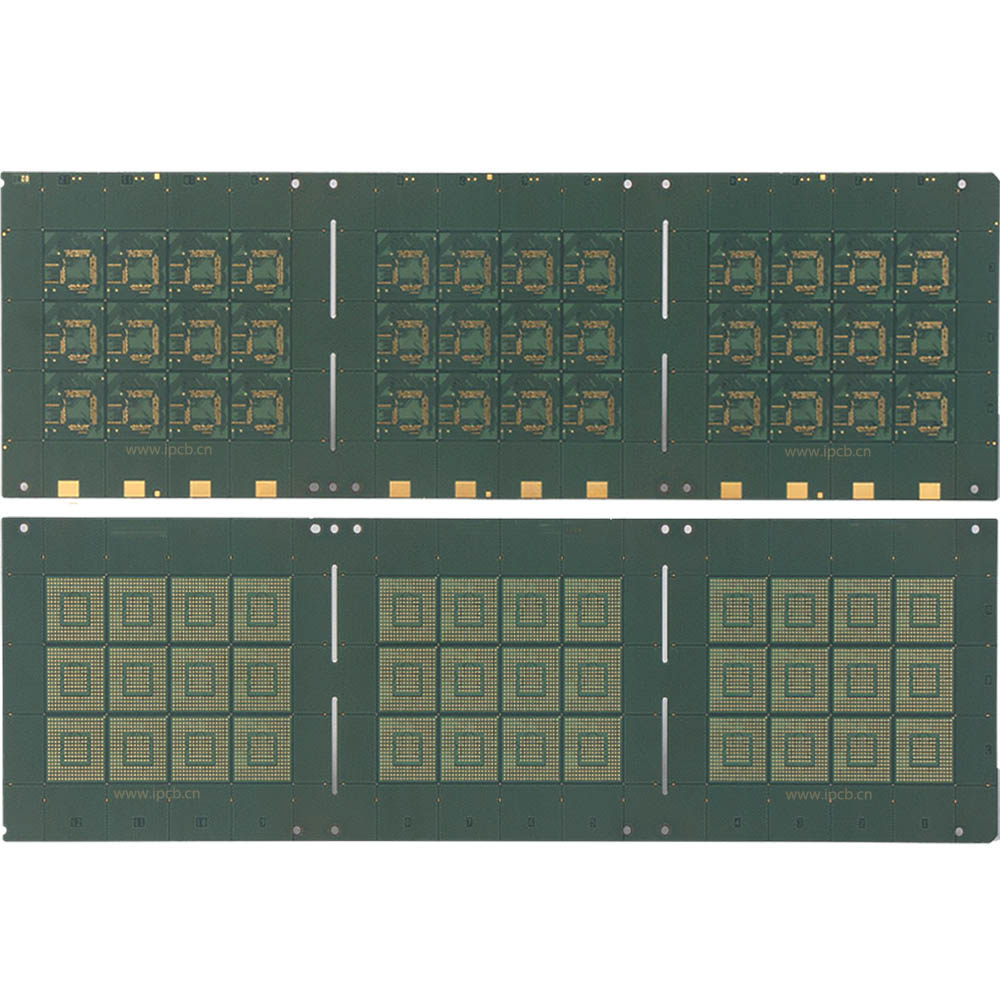

    IC載板

    與剛撓結合板一樣,IC載板是相對高端PCB板。它是在HDI板的基礎上發展起來的,具有高密度、高精度、小型化、薄型化的特點。
    IC載板也稱為封裝基板。在高端封裝領域,IC載板已經成為芯片封裝不可或缺的一部分。它不僅為芯片提供支撐、散熱和保護,還提供芯片與PCB主板之間的電子元件。連接起到“連接上、下”的作用;甚至可以嵌入無源和有源器件來實現某些系統功能。
    IC載板產品大致分為內存芯片IC載板、MEMS IC載板、射頻模塊IC載板、處理器芯片IC載板和高速通信IC載板五類。它們主要用于移動智能終端和服務等
    以上就是對剛柔結合板和IC載板知識點的詳細講解。你明白嗎?
    愛彼電路致力于解決PCB打樣行業痛點,做非常規板、精密板、特殊板,別人不愿意做;在剛柔PCB板的PCB打樣中,可以做2~18層;最小尺寸可以做到50*60mm;最大尺寸可以是238*440mm;板厚0.4-2.0mm;銅厚0.33~2OZ。
