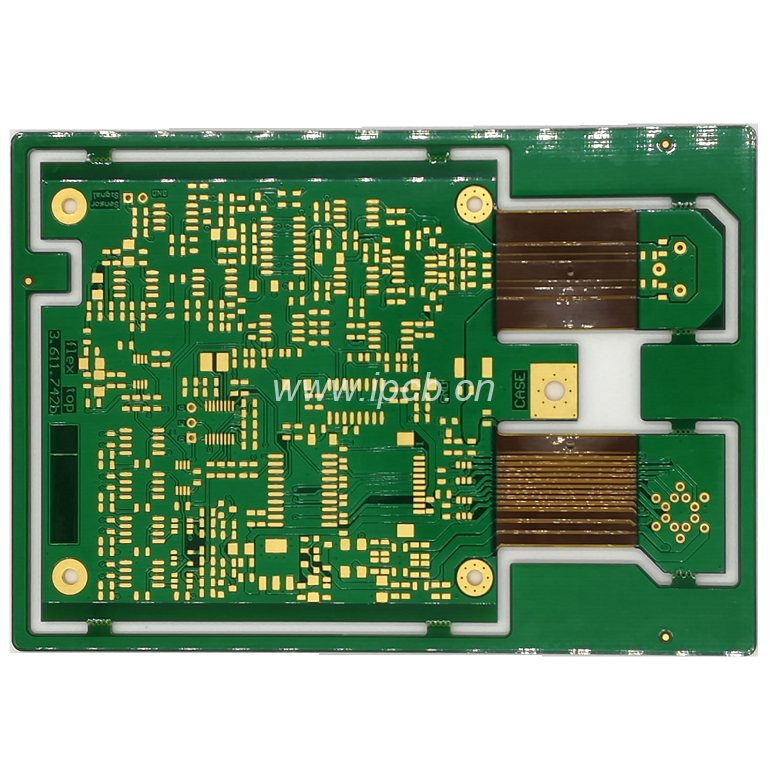

隨著電子產品的不斷升級，5G產品的逐步應用，增加了軟硬結合板的需求。軟硬板的設計與軟硬板的簡單設計有很大的不同。談?wù)劤Ｒ?guī)剛?cè)峤Y(jié)合板設計的一些要求。

電子設備越來越輕、薄、短、小、多功能。 特別是高密度互連結構（HDI）柔性板的應用，將極大地推動柔性印刷電路技術的快速發展，同時，隨著印刷電路技術的發展和完善。

剛?cè)岚逶O(shè)計知識
1、柔性區電路設計要求：
1、避免線條突然膨脹或收縮，在粗細線條之間使用撕裂形狀。

2. 使用圓角，避免出現尖角。

二、當滿足電氣要求時，應取焊盤的最大值。焊盤與導體的連接應為平滑過渡線，避免直角。獨立墊應加足趾，以加強支撐作用。

三、尺寸穩定性：盡量增加銅設計，在廢區設計盡可能多的實心銅池。

四、覆蓋膜窗口的設計
1、增加手動對位孔，提高對位精度。
2、開窗設計考慮了膠水的流動范圍，通常開窗比原設計大，具體尺寸由ME提供。
3、小而密的窗洞可以用專用模具設計；旋轉沖床、跳躍沖床等。

五.剛性與扭轉過渡區的設計
1.為了線條的平滑過渡，線條的方向應垂直于彎曲方向，
2. 電線應均勻分布在整個彎曲區域。
3、線材在整個彎曲區域的寬度要最大化，過渡區盡量不要設計PTH，剛?cè)徇^渡區采用Coverlay和No flow PP設計。

六。具有氣隙要求的柔性區設計
1、要折彎的部分不能有通孔。
2、線路兩側加保護銅線。如果空間不夠，選擇在彎折部分的內R角處加保護銅線。
3、線路的連接部分需要設計成圓弧。
4、折彎面積越大，在不影響裝配的情況下越好。

七、其他
FPC板的工具孔不能共用，如打孔、ET、SMT定位孔等。
