沉銀技術演進與當代價值

沉銀工藝在 PCB制造領域占據重要地位，其發展歷程經歷了三個主要階段：從最初的簡單銀鹽置換反應，到添加有機添加劑的改進工藝，再到現在的納米級防護技術。根據國際電子制造聯盟統計，2023 年全球采用沉銀工藝的 PCB 占比達到38.7%，年增長率維持在5.2%，這表明沉銀技術在現代電子制造中具有不可替代的地位。

當代沉銀技術的核心價值體現在三個方面：首先，其優異的焊接性能使焊點良率提升15-20%；其次，銀層良好的信號傳輸特性滿足 5G 高頻需求；最后，相對合理的成本使其成為性價比最優選的表面處理方案之一。

氧化問題機理與新發現

微觀結構層面的突破性認識

最新研究發現，銀層氧化并非均勻發生，而是始于晶界缺陷處。通過高分辨率透射電鏡觀察發現，銀層晶界處的原子排列不規則性導致這些區域成為氧化反應的起始點。當銀層厚度為 0.15μm 時，晶界密度達到峰值，這也是該厚度銀層抗氧化能力較弱的主要原因。

環境因素協同效應

研究證實，溫度、濕度與污染物之間存在顯著的協同效應。當環境溫度超過 30℃、相對濕度大于 70% 時，即使硫化氫濃度低至 3ppb，銀層的氧化速率也會提高4-6 倍。這種非線性增長關系解釋了為什么在特定環境條件下銀層會迅速劣化。

創新防護技術體系

分子自組裝單層技術

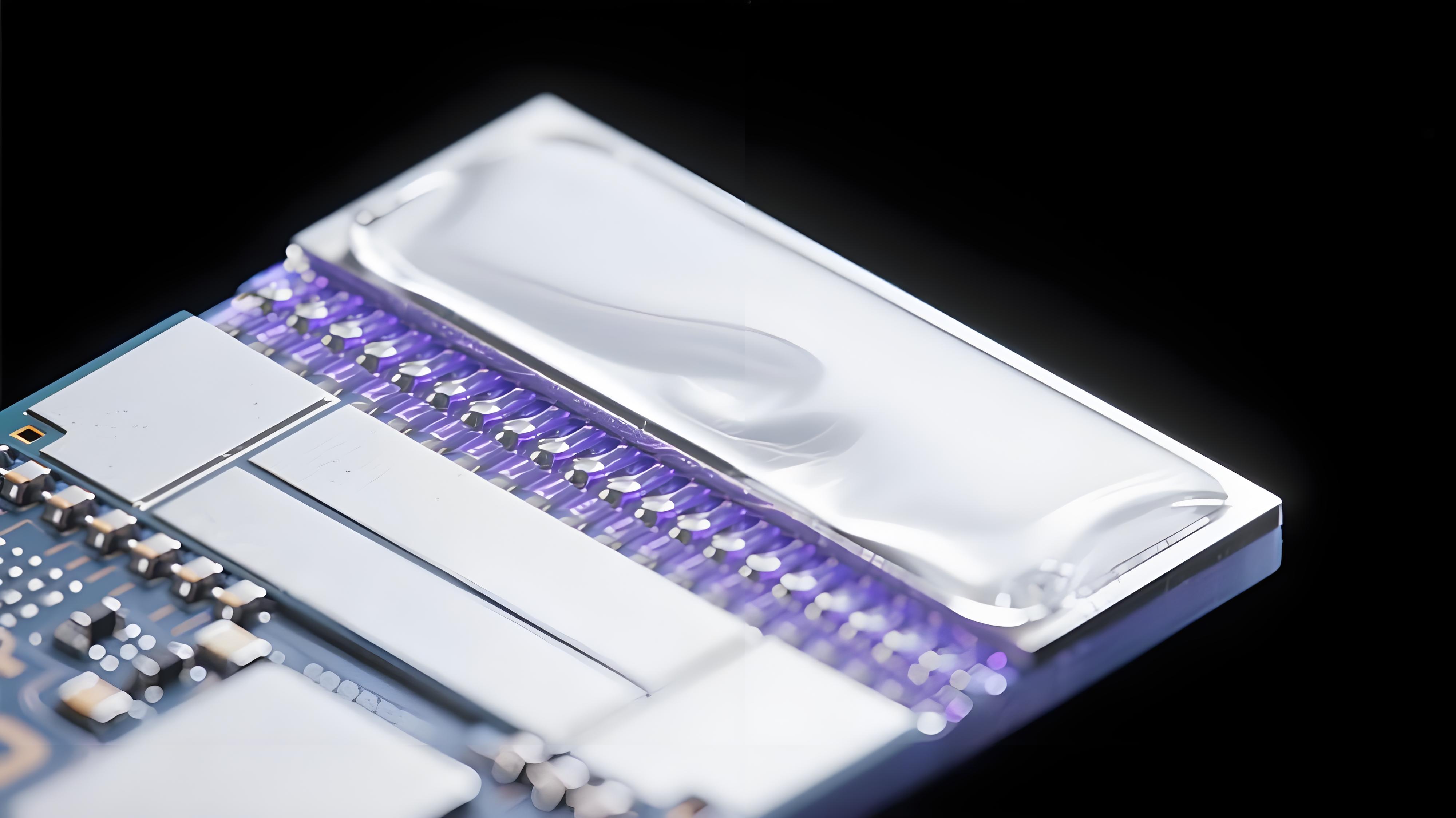

最新開發的分子自組裝單層（SAM）技術采用特殊設計的有機硅烷化合物，這些化合物的一端具有與銀表面強烈相互作用的官能團，另一端則形成致密的疏水層。該技術的特點包括：

? 超薄防護：膜厚僅 0.5-1.2nm，完全不影響焊接性能

? 自修復功能：局部損傷后可自動修復，延長防護壽命

? 熱穩定性：耐高溫達 350℃，滿足無鉛焊接要求

? 環保特性：水基體系，VOCs 排放減少 90%

實測數據表明，采用 SAM 技術的沉銀板在混合流動氣體測試（MFG）中經過 96 小時暴露后，表面仍然保持光亮，接觸電阻變化率小于2.5%。

等離子體增強氣相沉積技術

等離子體增強化學氣相沉積（PECVD）技術在銀層表面沉積類金剛石碳膜（DLC），形成納米級保護層。該技術的創新點在于：

1. 低溫工藝：沉積溫度 < 80℃，避免對基材造成熱損傷

2. 均勻性好：可在高深寬比通孔內形成均勻保護層

3. 機械強度高：硬度可達 15-20GPa，提高抗劃傷能力

4. 化性穩定：對酸、堿、鹽等腐蝕介質具有極強抵抗性

工藝控制與質量管理

實時監控系統

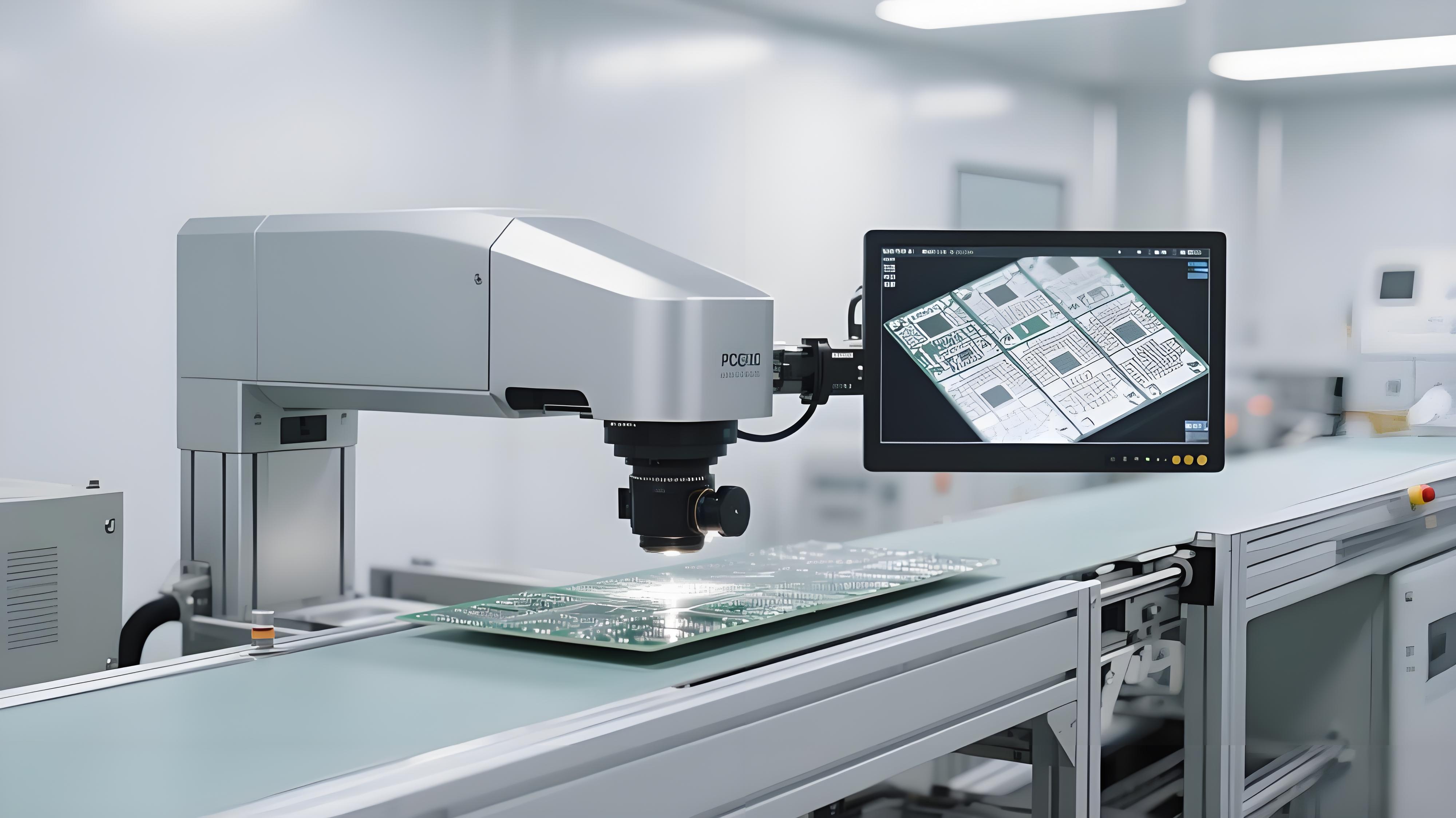

引入機器視覺在線檢測系統，采用多光譜成像技術對銀層質量進行 100% 檢測。系統通過分析不同波段下的反射光譜特征，可識別早期氧化跡象，準確率達到99.2%。同時配備 AI 算法，能夠預測設備維護周期，減少工藝波動。

統計過程控制（SPC）應用

建立完善的質量控制體系，對 12 個關鍵工藝參數進行實時監控：

? 銀離子濃度波動控制在 ±0.001M

? 溫度控制精度 ±0.5℃

? pH 值穩定性保持在 ±0.05

? 槽液壽命預測準確度≥95%

通過 SPC 控制，沉銀工藝的 CpK 值從 1.2 提升至 1.8，產品不良率降低60%。

行業應用案例解析

汽車電子領域突破

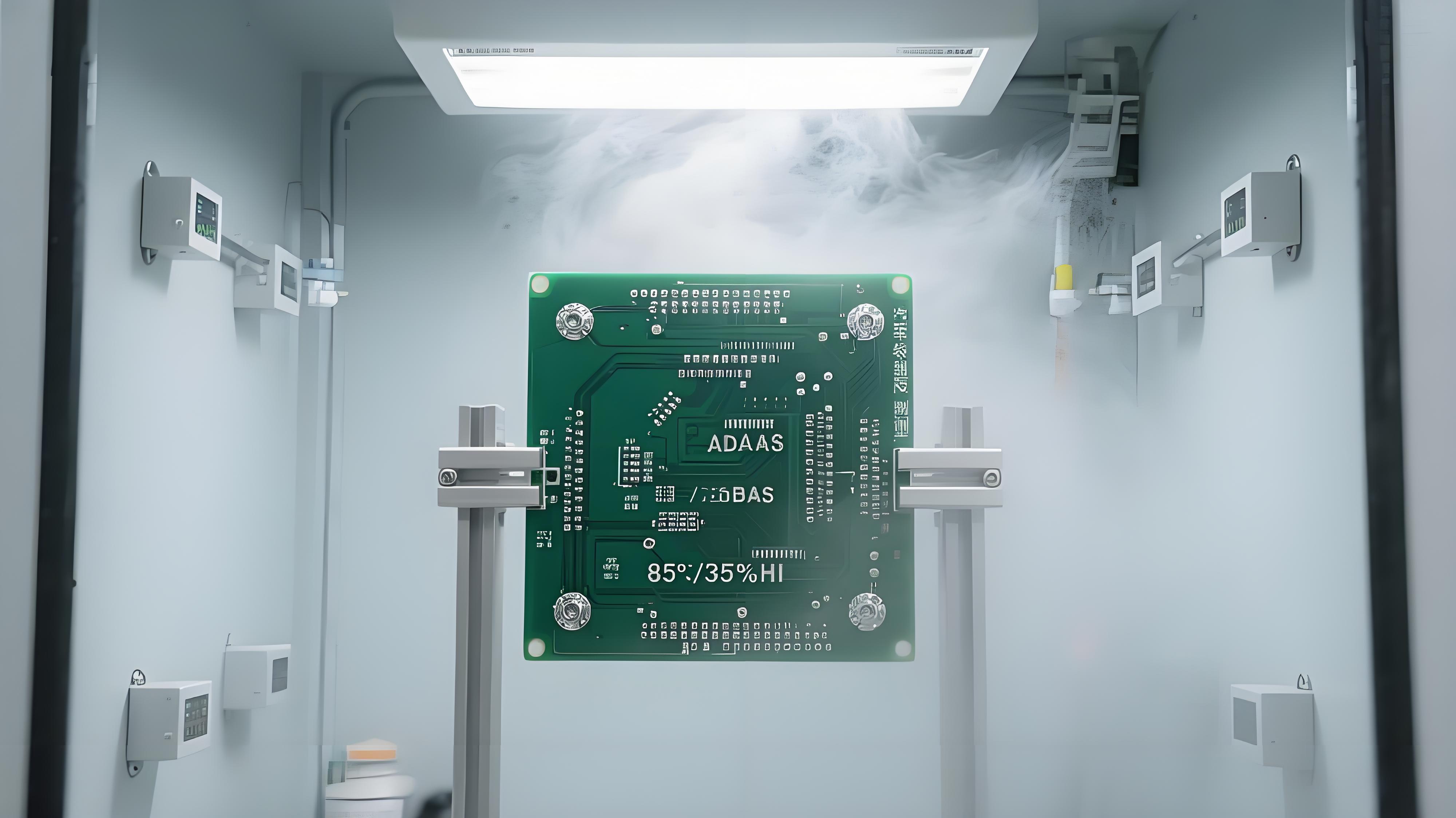

在某知名汽車電子制造商的 ADAS 控制器生產中，采用新型抗氧化技術的沉銀板通過了 3000 小時高溫高濕測試（85℃/85% RH），焊接可靠性達到99.99%，完全滿足車規級零缺陷要求。批量應用 18 個月以來，現場故障率低于 0.5ppm。

醫療設備成功應用

某高端醫療影像設備制造商在超聲探頭 PCB 上采用改進型沉銀工藝，實現了：

? 信號完整性提升30%

? 使用壽命延長至 10 年

? 維護成本降低45%

? 圖像質量顯著改善

沉銀板防氧化技術的發展，正從 “解決現有問題” 向 “預判未來需求” 穩步邁進。從分子自組裝單層技術實現的超薄防護，到等離子體增強氣相沉積帶來的高穩定性保護，再到實時監控與 SPC 系統構建的全流程質量管控，每一項創新都在打破傳統工藝的局限，為 PCB 制造提供更可靠、更高效的表面處理方案。而其在汽車電子、醫療設備等高精度領域的成功應用，更印證了該技術已成為支撐高端電子產業發展的關鍵基石。了解更多歡迎聯系IPCB(愛彼電路)技術團隊
