特種印制電路板的卓越性能，源于七大核心工藝的精密配合，這些工藝共同保障了特種印制電路板在高頻、高導熱、剛?cè)峤Y(jié)合等復雜場景下的可靠應用。

1. 材料預處理

特種印制電路板的材料預處理是確保性能的基礎：

高頻板材需進行真空烘烤（120℃/4h）消除潮氣，以確保介電穩定性，避免信號傳輸損耗

金屬基板通過陽極氧化處理，增強絕緣層附著力，為后續工藝奠定基礎

2. 激光微孔加工

激光微孔加工是特種印制電路板的關鍵工藝之一：

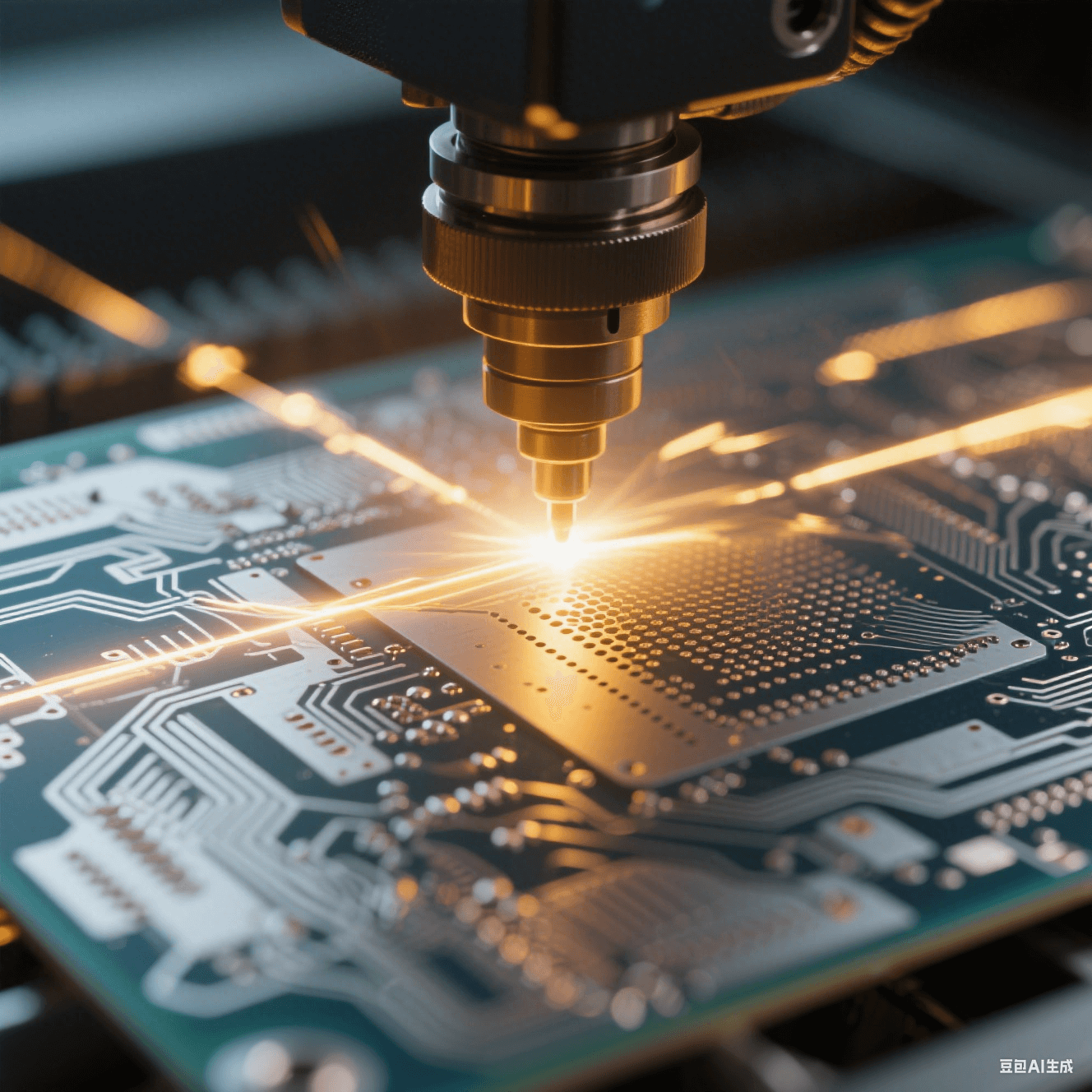

采用 UV 激光（波長 355nm）實現 0.05mm 微孔加工，位置精度 ±5μm。在醫療內窺鏡 HDI 板等特種印制電路板中，該工藝可在 0.2mm 厚度板上完成 20 層疊加，滿足高密度集成需求。

熱影響區控制

特種印制電路板加工中，采用皮秒激光（脈寬 < 10ps）將熱損傷層從 15μm 減至 3μm，顯著提升孔壁鍍銅結合力。

成本對比

UV 激光鉆孔在特種印制電路板制造中單價為 0.02 / 孔，高于機械鉆孔的 0.005 / 孔，但良率提升 40%，綜合效益更優。

3. 脈沖電鍍銅技術

特種印制電路板采用脈沖電鍍銅技術，提升大電流承載能力：

反向脈沖電流使孔內銅厚均勻性達 90%（傳統工藝僅 70%），有效保障大電流厚銅板（銅厚 400μm）的可靠性。

參數優化

在特種印制電路板生產中，優化參數為正向電流密度 12ASD / 反向 50ASD，使深徑比 10:1 的盲孔填孔率＞95%。

4. 剛?cè)峤Y(jié)合板壓合

剛?cè)峤Y(jié)合板壓合是特種印制電路板實現剛?cè)崽匦缘年P(guān)鍵：

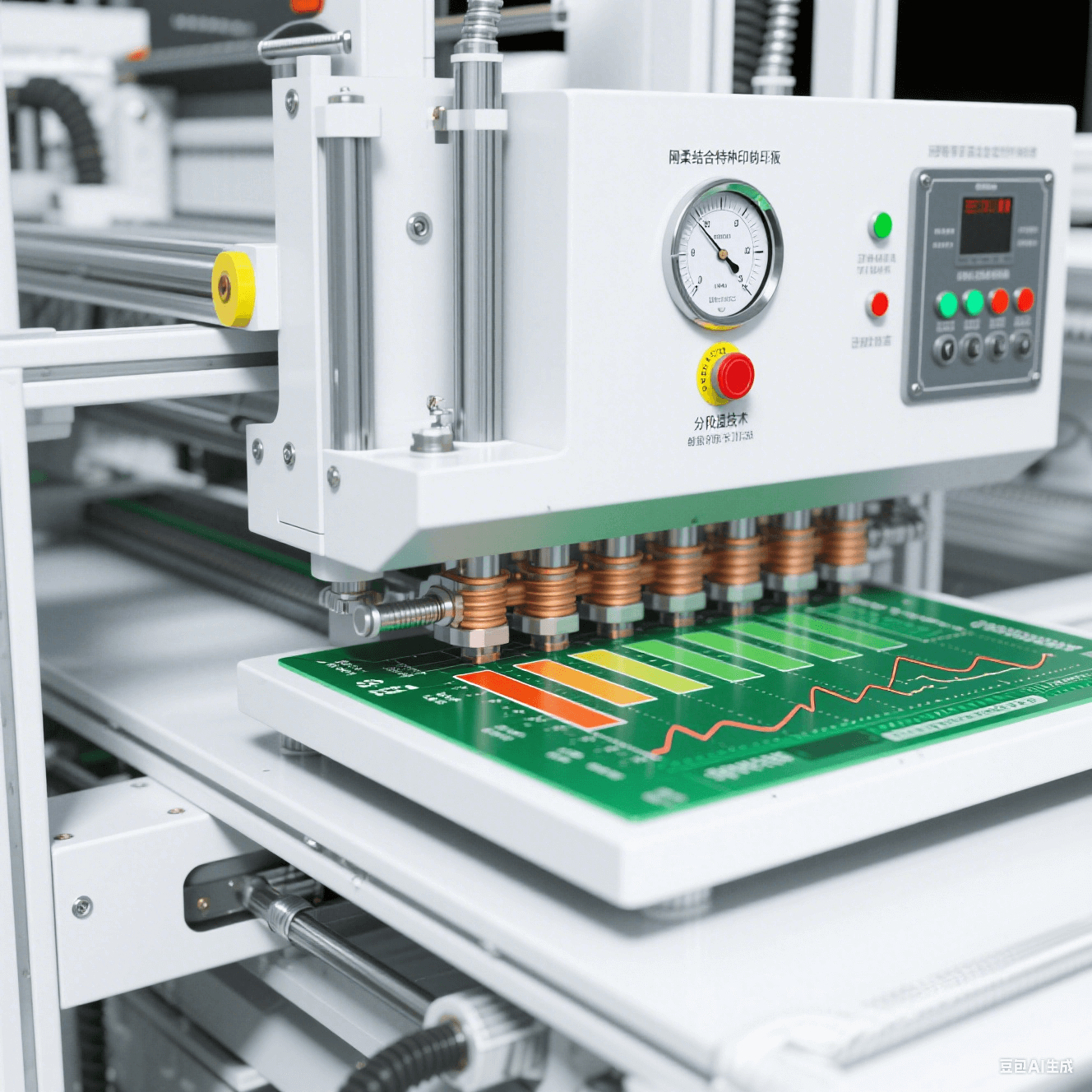

分階段升溫壓合：80℃預固化→160℃主固化→階梯降溫，消除柔性材料應力變形。

防分層方案

特種印制電路板的剛?cè)峤Y(jié)合板壓合中，采用真空層壓機壓力分段控制（0-5MPa 梯度加壓），有效消除柔性層氣泡。

5. 等離子體表面處理

等離子體表面處理提升特種印制電路板的孔壁質量：

氬氣等離子清洗去除鉆孔膠渣，使孔壁粗糙度從 1.2μm 降至 0.3μm，大幅提升鍍銅結合力。

6. 選擇性沉金工藝

特種印制電路板采用選擇性沉金工藝，實現成本與性能平衡：

局部化學鍍鎳金（ENIG），焊盤厚度 0.05-0.1μm，相比全板沉金成本降低 40%。

工藝挑戰

超薄柔性板傳送控制

在特種印制電路板制造中，針對超薄柔性板（<0.1mm）的傳送防皺控制：

采用磁性傳送帶 + 負壓吸附系統，解決 0.08mm 柔性板褶皺問題，使良率提升至 98%。

陶瓷基板加工

特種印制電路板的陶瓷基板激光切割需預防熱裂紋，通過優化激光參數和冷卻系統實現。

特種印制電路板的制造工藝凝聚了材料、設備與工藝的多重創新，每一道工序的精密掌控都為特種印制電路板在 5G、醫療、航空等高端領域的應用提供了堅實保障。隨著技術的進步，特種印制電路板制造工藝將持續突破極限，推動電子產業向更高性能邁進。
