    多層高頻電路板制造工藝全解析:從材料選型到精密加工
    2025-07-02
    瀏覽次數:1017
    分享到:

    5G通信、毫米波雷達和高速計算設備的驅動下,多層高頻電路板已成為高端電子設備的神經中樞。這類電路板在10GHz以上頻段工作時,信號損耗需低于0.5dB/inch,阻抗公差控制在±5%以內,對材料選型制造工藝提出了嚴苛要求。本文將深入解析其核心工藝與技術難點。

    一、高頻電路的核心材料選型

    高頻電路性能的根基在于介質材料。與傳統FR-4材料相比,高頻專用材料具有顯著優勢: - 聚四氟乙烯(PTFE)基材:介電常數低至2.2,損耗因子僅0.0009,使28GHz頻段信號損耗降低40%以上 - 陶瓷填充復合材料:玻璃纖維含量僅5%,損耗因子低至0.0011,具備優異的介電常數溫度穩定性 - 改性聚苯醚(PPO)樹脂:兼顧低損耗和可加工性,適合復雜多層結構

    選型時需綜合評估熱導率、吸水性及銅箔結合力等關鍵參數。材料選擇不當可能導致10GHz信號衰減增加30%以上。

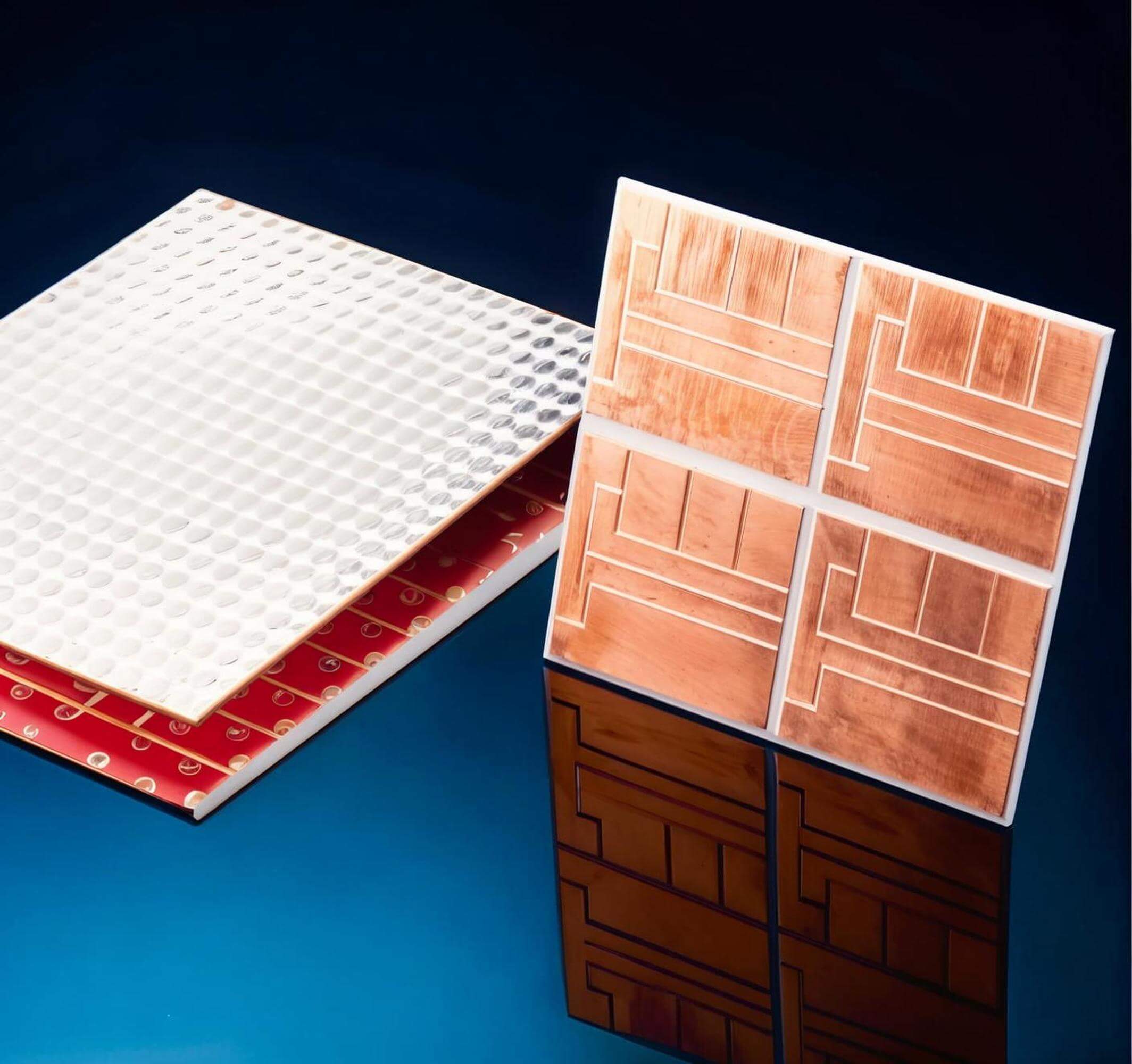

    陶瓷填充PCB材料顯微結構

    二、關鍵制造工藝深度剖析

    1. 內層處理與黑化工藝

    高頻多層板內層銅面需經特殊氧化處理: - 形成0.2~0.5mg/cm2CuO針狀結晶,提升與樹脂的機械鎖合強度 - 阻隔銅與樹脂直接接觸,防止高溫壓合分層 - 現代工藝通過納米級粗糙度控制,顯著降低高頻傳輸損耗

    2. 疊層與壓合工藝

    層間結合質量直接影響信號完整性: - 采用真空層壓技術,精確控制升溫速率(1.5~5.5℃/min- 壓力分階段施加,初期0.5Mpa防玻纖移位,后期升至3.45Mpa - 使用低流膠高頻PP片,開窗尺寸單邊預大0.5~2mm

    3. 鉆孔與孔金屬化

    高頻板材脆性大,鉆孔需特殊工藝: - 采用高轉速六軸鉆機實現0.15mm微孔 - 針對非極性材料采用等離子體處理提升孔壁附著力 - 水平沉銅技術保障高縱橫比盲孔沉銅厚度均勻性

    4. 階梯開窗立體組裝技術

    突破二維空間限制的創新工藝: - 通過精密銑削在不同高頻core層上開窗 - 采用帶凸臺的壓合模具實現多級階梯結構 - 支持多層面立體焊接,提升40%空間利用率

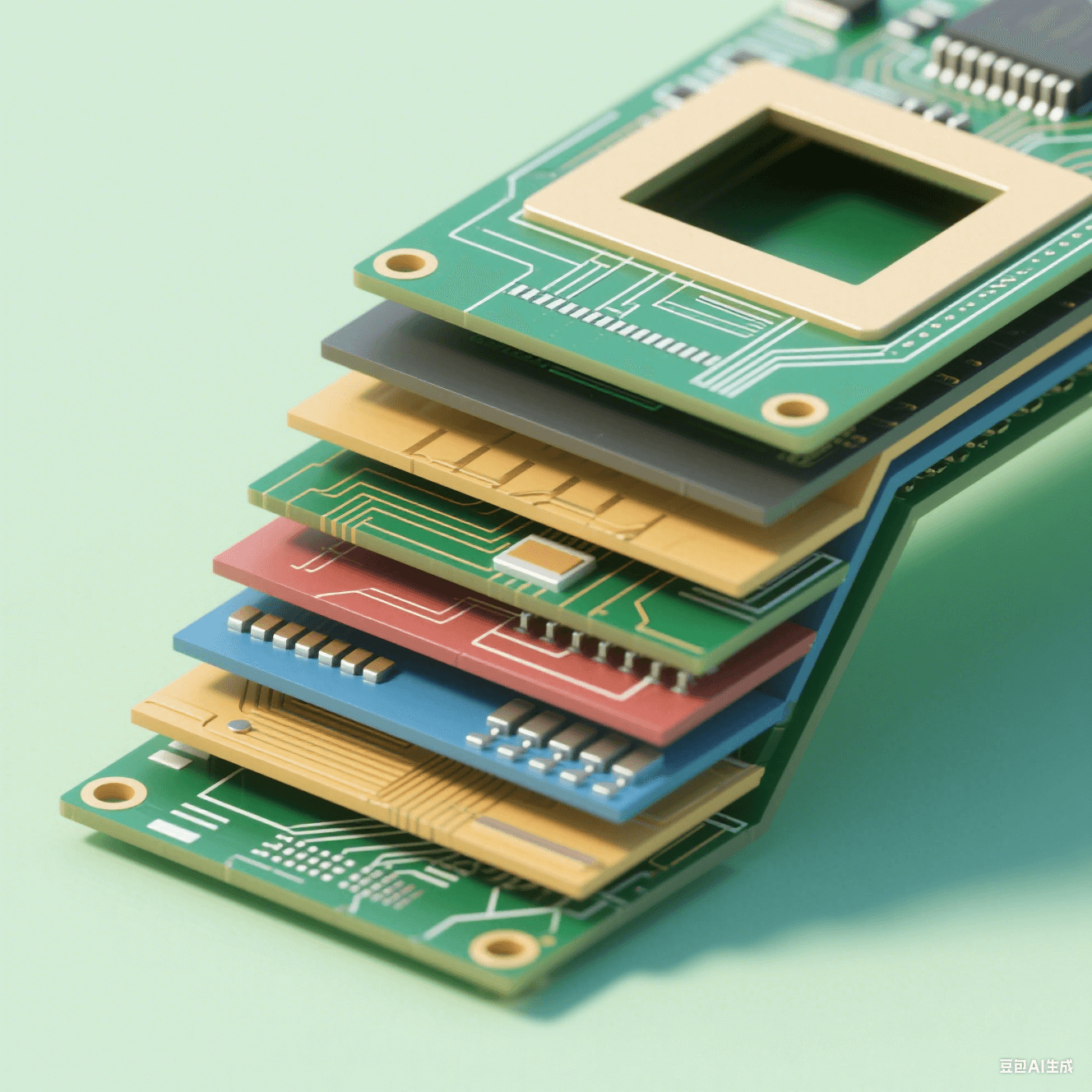

    PCB階梯開窗3D結構剖面圖

    三、高頻電路板的制造難點與解決方案

    1. 阻抗一致性控制

    領先企業采用: - 激光直接成像(LDI 技術實現±0.02mm線寬精度 - 動態阻抗補償設計 壓縮高速信號損耗

    2. 層間對準與變形控制

    應對方案包括: - 選用具備二維尺寸穩定性的材料 - 光學對位系統實現25μm內層間對位精度

    3. 散熱可靠性保障

    針對大功率場景: - 層間嵌入高導熱涂層 - 表面設置銅錫合金散熱槽

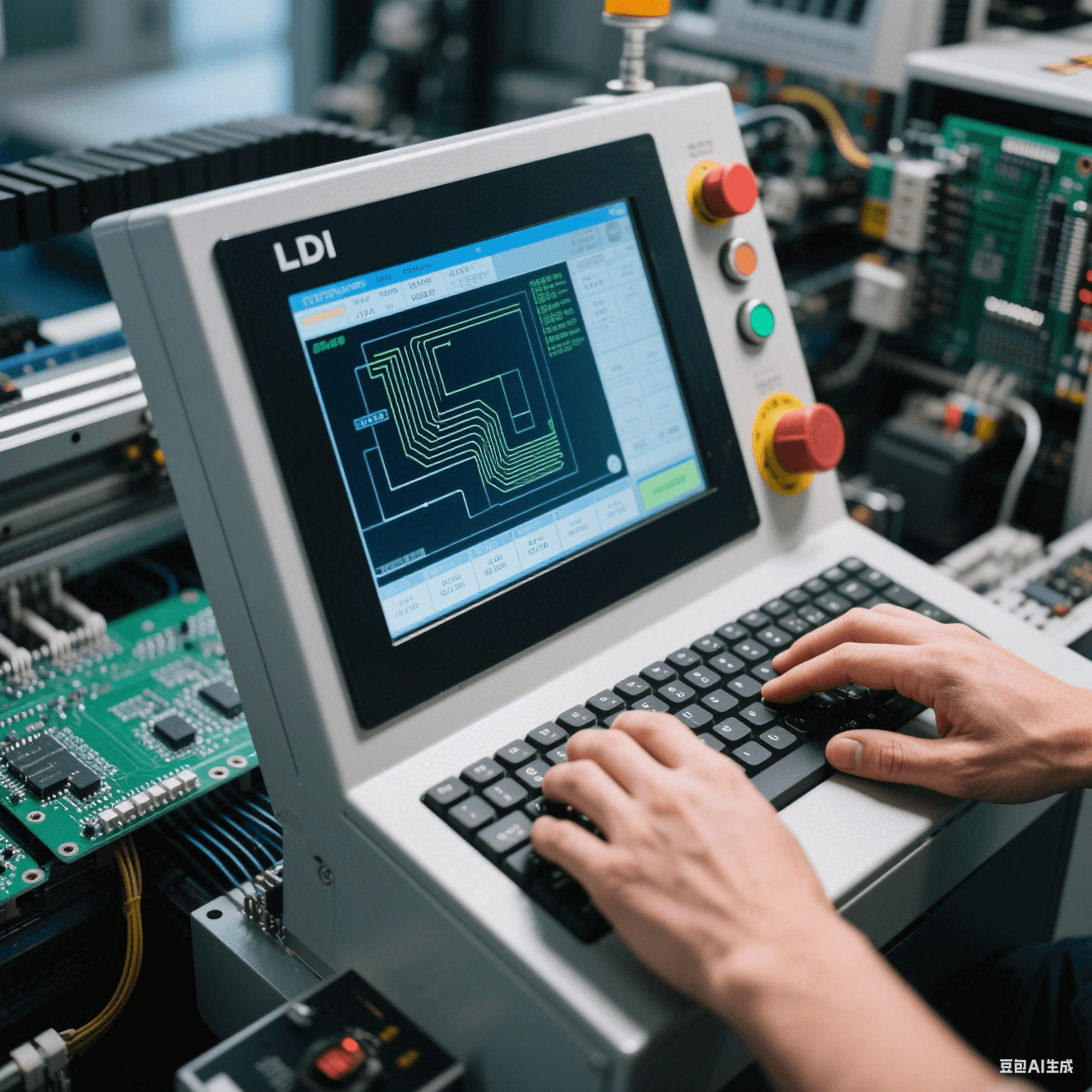

    LDI設備加工高頻線路特寫

    四、技術趨勢與創新方向

    多層高頻電路板正迎來新一輪變革

    混合壓接技術:FR-4與高頻材料混壓,兼顧性能與成本,已實現18GHz頻段駐波比<1.2

    埋阻埋容技術:通過平面電阻膜(如50Ω/□的Ni/P合金)減少表面貼裝器件

    納米涂層應用:金屬屏蔽層結合錫鈰鉍合金填充,降低信號串擾20%以上
