靜電是 PCB 制造中最隱蔽的 “隱形殺手”—— 一塊合格的電路板可能在倉儲時因包裝摩擦帶電報廢，也可能在測試時因探針帶電擊穿芯片。據行業統計，靜電導致的 PCB 失效占比高達 23%，其中 80% 的損傷在出廠前難以檢測，最終引發終端產品批量召回。本文跳出傳統案例分析框架，從設計、存儲、運輸、測試四大環節拆解靜電危害的 “潛伏路徑”，提供適配消費電子、工業控制、航空航天等場景的落地防護方案。

設計階段：別讓電路成為靜電的 “傳導通道”

多數工程師只關注 PCB 的電氣性能，卻忽視了靜電防護的 “先天設計缺陷”。某智能手表主板在 ESD 測試中，3kV 接觸放電就導致觸控失靈，根源是觸控芯片與接地焊盤的間距僅 0.15mm—— 靜電放電時，這一間隙形成 “尖端放電通道”，瞬間電壓擊穿芯片氧化層。

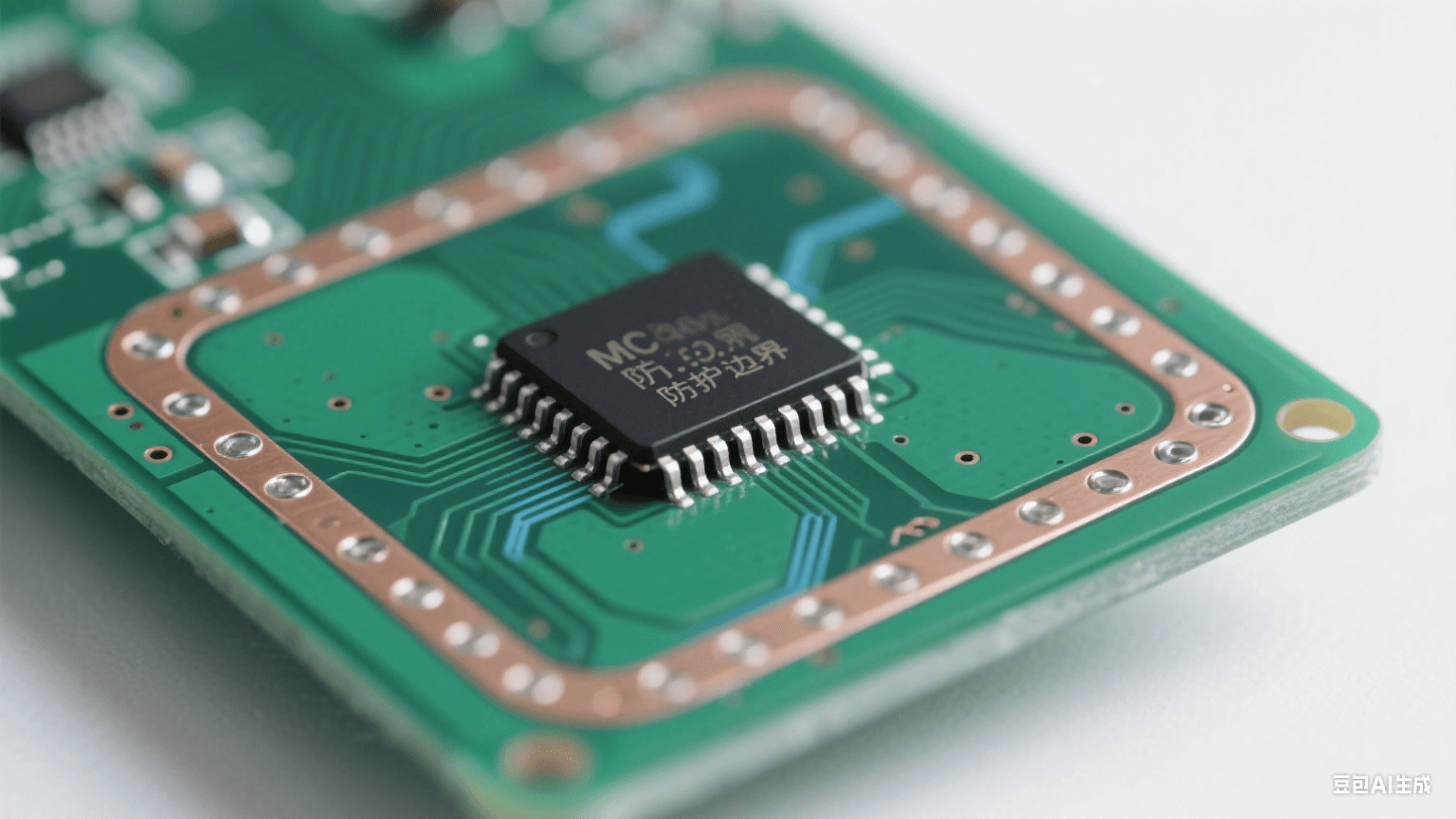

設計階段的三大防護準則：

? 間距公式：敏感器件（如 MCU、射頻芯片）的引腳與相鄰銅皮間距需滿足 “1kV 電壓對應 0.2mm 間距”，例如承受 8kV 靜電的區域，間距至少 1.6mm（遠超普通 PCB 的 0.3mm 標準）；

? 防護層設計：在 PCB 邊緣預留 5mm 寬的 “靜電防護環”，采用裸銅材質并多點接地（每 2cm 一個接地過孔），形成 “靜電第一道防線”；

? 接地網絡優化：模擬靜電泄放路徑，確保從敏感器件到接地平面的阻抗≤1Ω，避免 “繞路” 導致靜電能量積聚。某工業 PLC 板通過優化接地路徑，靜電耐受等級從 ±4kV 提升至 ±8kV。

倉儲與運輸：包裝材料選錯 = 給 PCB “帶電”

PCB 在倉儲中因靜電損壞的案例常被忽視。某手機代工廠曾發現，存儲在普通 PE 袋中的 PCB，72 小時后表面靜電電壓達 1.5kV，貼片時導致 0402 電容批量虛焊 ——PE 材料的體積電阻率高達 101?Ω?cm，摩擦后極易積累靜電，成為 “移動電荷庫”。

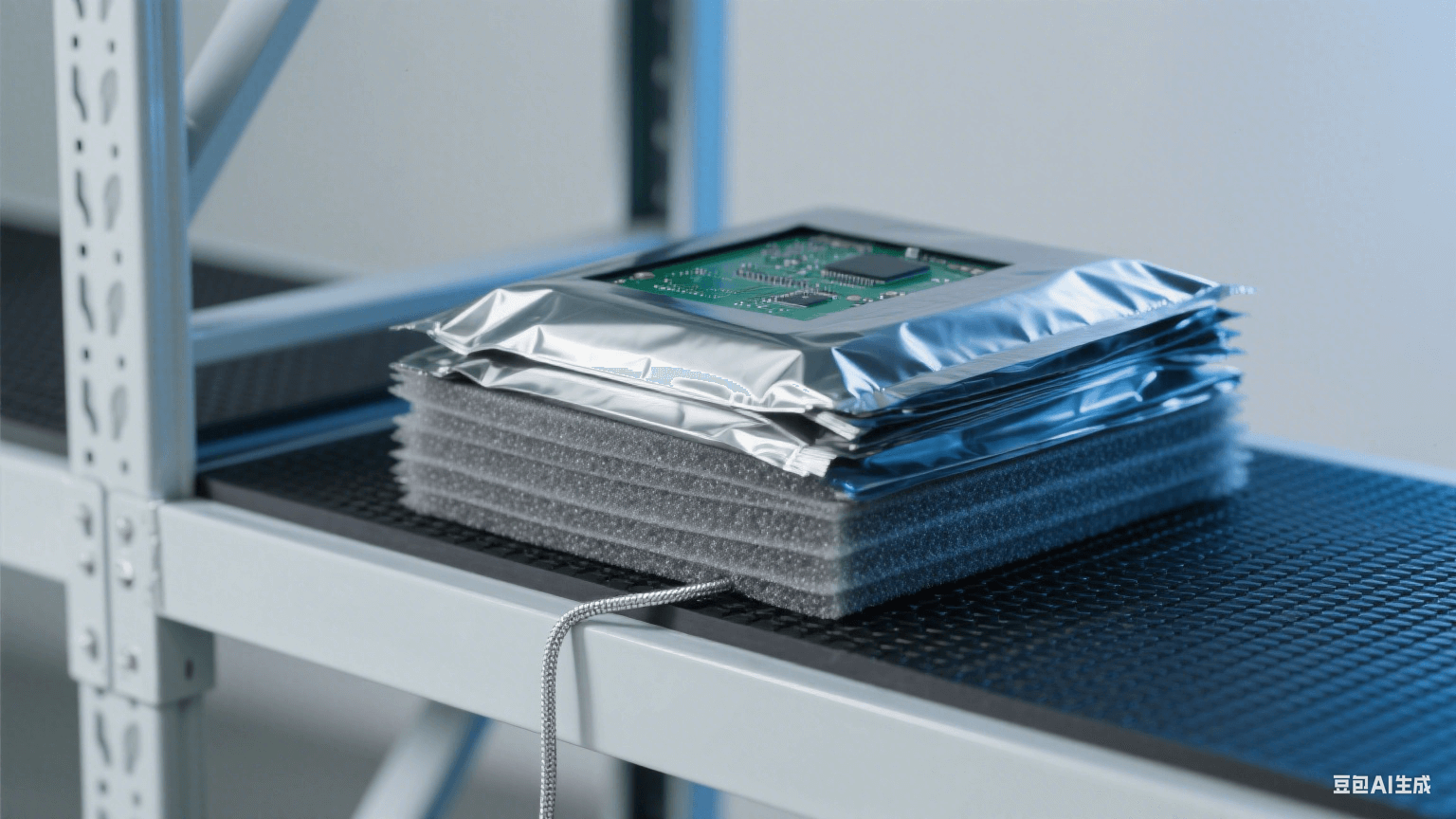

靜電防護包裝的核心標準：

? 材料選擇：優先使用表面電阻 10?-10?Ω?cm 的防靜電屏蔽袋（如鍍鋁復合膜材質），其法拉第籠效應可將內部靜電電壓控制在 50V 以?xún)?nèi)；

? 堆疊規范：PCB 堆疊高度不超過 30cm，層間墊入防靜電珍珠棉（厚度≥2mm），避免摩擦起電；

? 倉儲環境：貨架需鋪設 0.5mm 厚防靜電橡膠墊（表面電阻≤10?Ω），并通過 6mm2 接地線連接至廠房接地網，每日班前用阻抗儀檢測接地電阻（需≤4Ω）。

測試環節：探針與夾具可能是 “帶電兇手”

測試環節的靜電危害常被歸咎于設備故障，實則與操作細節密切相關。某汽車?yán)走_(dá) PCB 在終測時，連續 12 塊出現射頻芯片失效，排查發現測試探針的接地線纜存在氧化 —— 阻抗從 0.5Ω 升至 8Ω，導致探針帶電 300V，接觸瞬間擊穿芯片的 ESD 保護二極管。

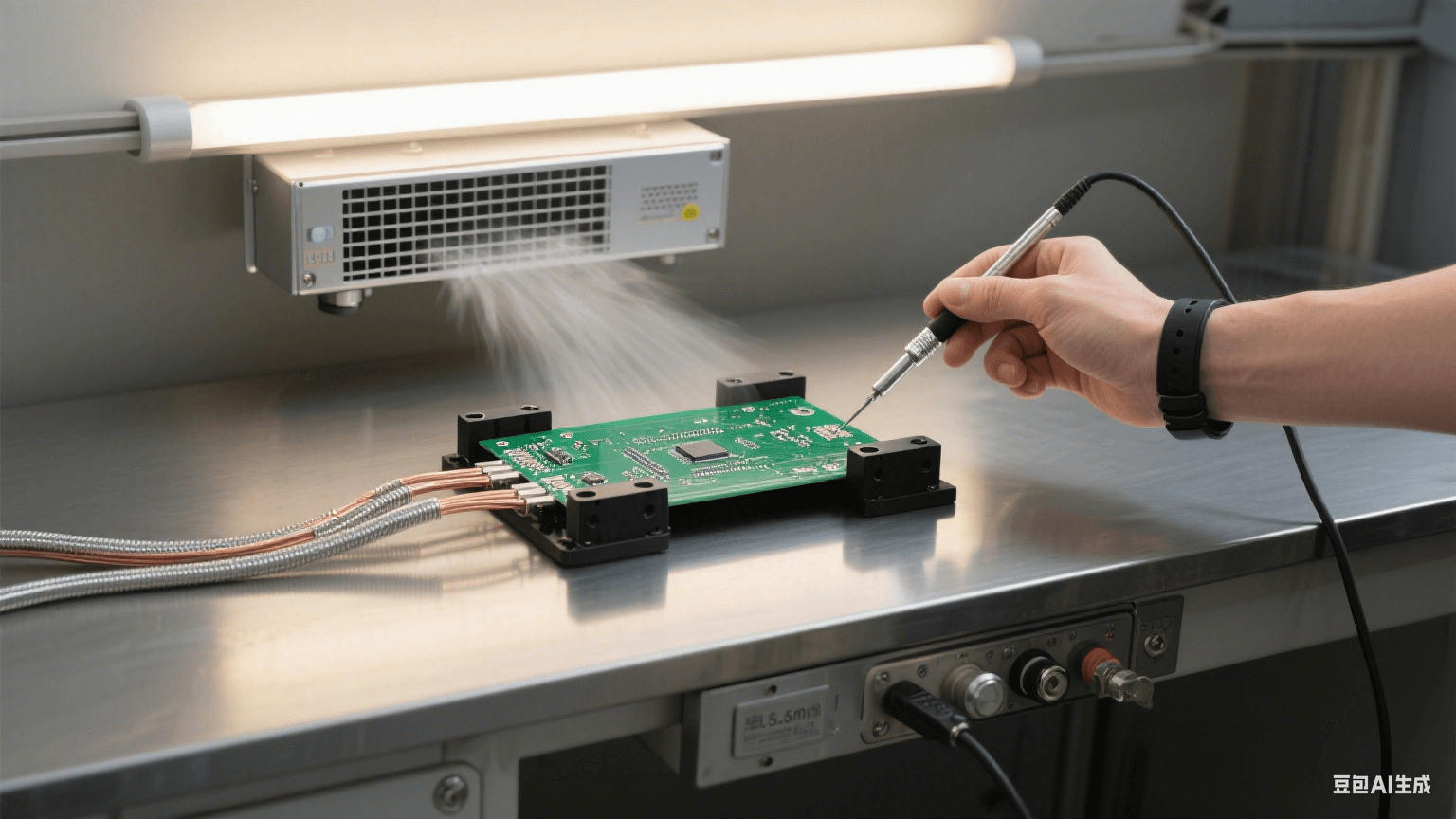

測試環節的防護要點：

? 設備接地強化：測試臺金屬臺面需通過 “雙路徑接地”（獨立接地線 + 桌面導電膠），確保接地電阻≤1Ω；探針、夾具的接地線選用多股銅纜（截面積≥2.5mm2），每周用毫歐表檢測阻抗變化；

? 離子中和時效：在測試區域部署高頻離子風機（風量≥80CFM），確保測試點周?chē)?30cm 內靜電消散時間≤1.5 秒（按 ANSI/ESD STM97.2 標準）；

? 人員操作規范：測試人員需佩戴防靜電手環（阻抗 10?-10?Ω），并與測試臺通過導線連接，避免人體帶電接觸 PCB—— 某實驗室數據顯示，未戴手環時人體靜電可高達 3kV，足以擊穿多數 CMOS 芯片。

特殊場景：高濕度環境的靜電 “反常識” 防護

在南方梅雨季，多數工廠認為 “高濕度無需防靜電”，實則陷入誤區。某無人機 PCB 在濕度 65% 的車間組裝時，出現陀螺儀漂移故障，分析發現：高濕度導致 PCB 表面形成導電水膜，靜電通過水膜緩慢泄放，反而引發芯片內部 “微漏電”—— 這也是航空航天 PCB 必須在濕度 40%-50% 區間生產的核心原因。

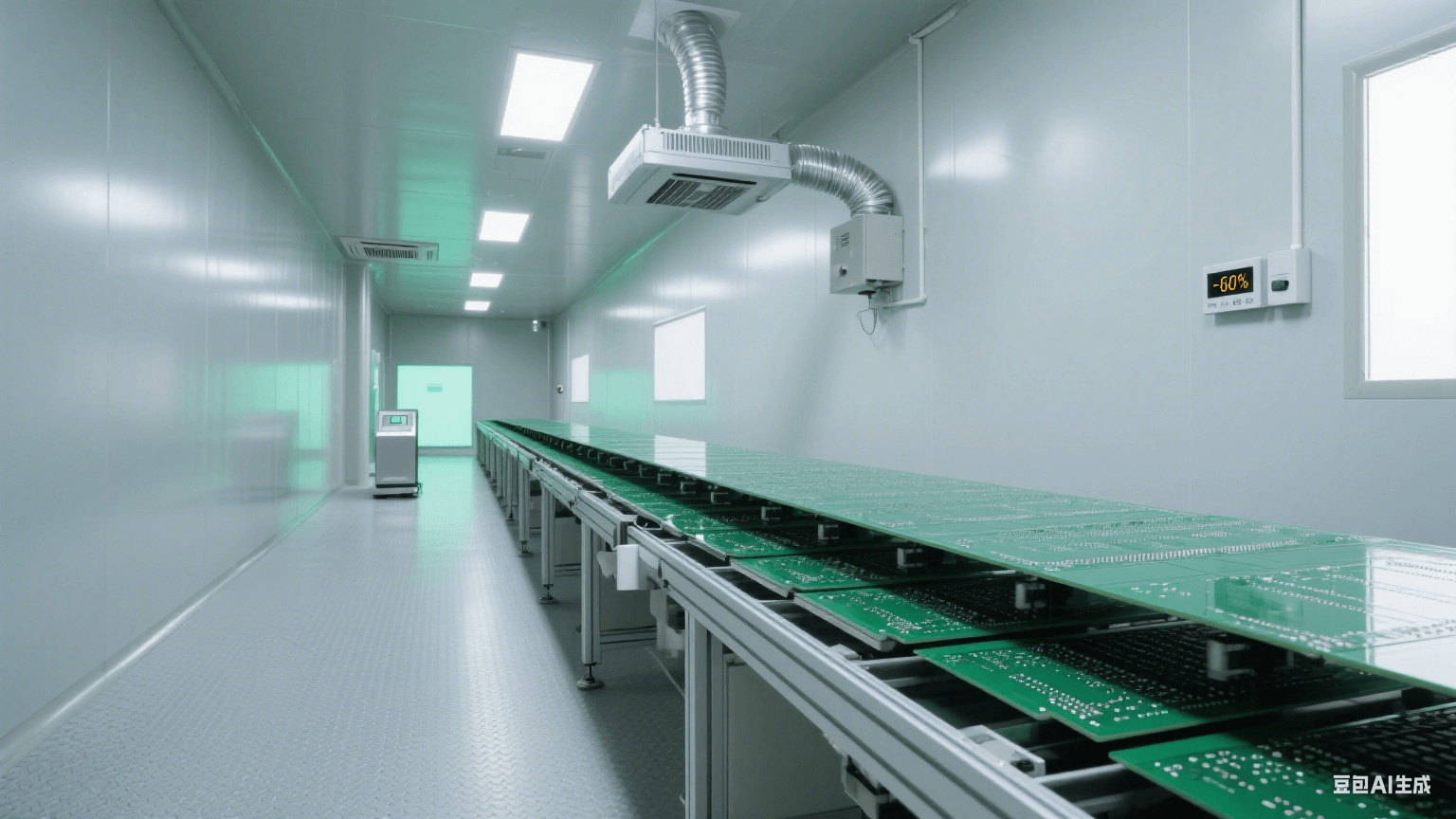

特殊場景的適配方案：

? 濕度動態調控：在 SMT 產線安裝溫濕度聯動系統，當濕度＞60% 時自動啟動除濕裝置，配合防靜電地板（表面電阻 10?Ω）避免 “水膜導電”；

? 涂層防護：對高頻通信 PCB 采用防靜電阻焊油墨（表面電阻 10?-1011Ω），既不影響信號傳輸，又能緩慢釋放靜電電荷；

? 定期監測：使用靜電場計（如 Simco FMX-003）每日檢測關鍵工位，確保靜電場強≤100V/m，遠超普通工廠的 500V/m 標準。

靜電防護的核心邏輯不是 “杜絕靜電產生”，而是 “控制靜電的釋放路徑與能量”。從設計時的間距規劃到出貨時的包裝材料選擇，每個環節的細節偏差都可能成為隱患。通過建立 “設計規范 - 環境管控 - 設備監測 - 人員培訓” 的閉環體系，可將靜電導致的 PCB 失效風險降低至 3% 以下。
