    軟硬結合板

    軟硬結合板

    • 數碼軟硬結合板
      數碼軟硬結合板

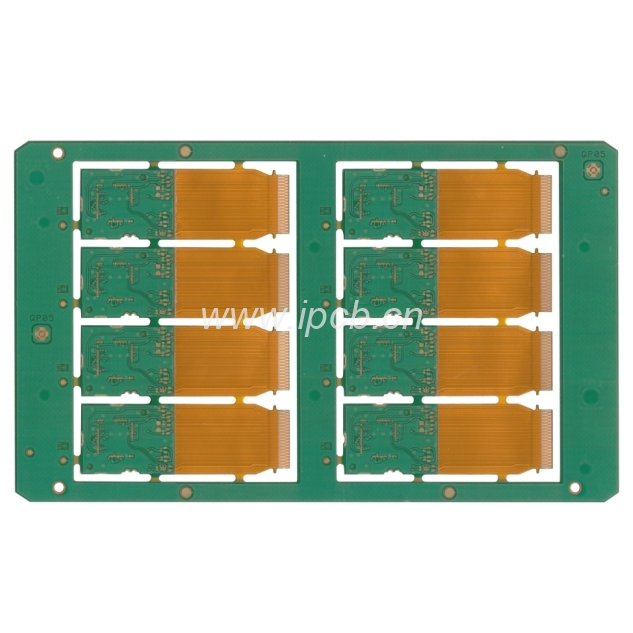

      品        名:軟硬結合板

      板        材:FR-4+PI

      層        數:硬板4層、軟板2層

      板        厚:1.6MM

      銅        厚:1OZ

      表面工藝:化學沉金

      最小孔:0.2mm

      線寬線距:4/4mil

      用        途:高端數碼產品



      產品詳情 技術參數

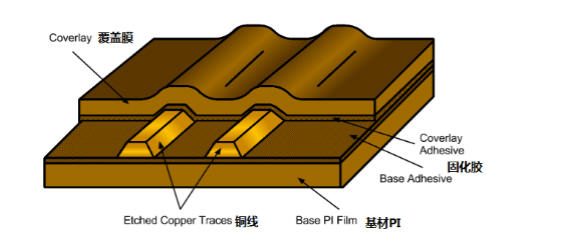

      剛?cè)峤Y(jié)合板是在柔性板上再粘一個或兩個以上的剛性層,剛性層上的電路與柔性層上的電路通過金屬化相互連通。

      每塊剛?cè)峤Y(jié)合板有一個或多個剛性區和一個柔性區。如下所示為簡單的剛性與撓性板的結合,層數多于一層。


      另外,一塊撓性板與幾塊剛性板的結合,幾塊撓性板與幾塊剛性板的結合,采用鉆孔,鍍覆孔,層壓工藝方法實現電氣互連。

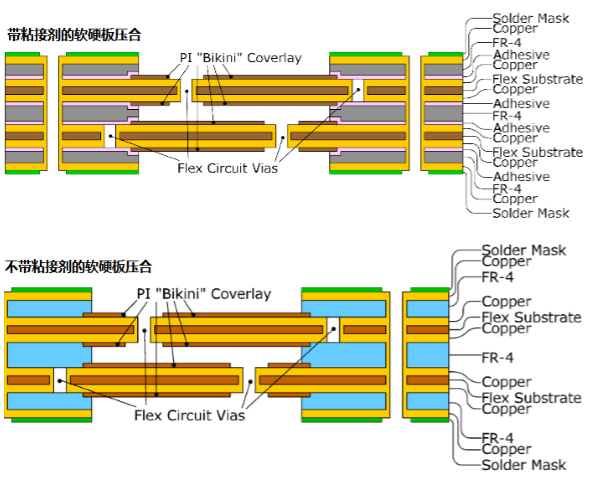

      根據設計需要,使得設計構思更加適合器件的安裝和調試以及焊接作業。確保更好地發揮剛?cè)峤Y(jié)合板的優點與靈活性。這種情況比較復雜,導線層多于兩層。如下所示:


      層壓是將銅箔,PP片,內存撓性線路,外層剛性線路壓合成多層板。剛撓結合板的層壓與只有軟板的層壓或剛性板的層壓有所不同。

      即要考慮撓性板在層壓過程中的形變又要考慮剛性板的表面平整性。因此,除材料選擇之外,在設計的過程中需要考慮到剛性板的厚度合適,為保證剛撓部分的漲縮率一致不會出現翹曲。實驗證明0.8~ 1.0mm厚度較為適宜。同時,要注意剛性板和柔性板離開結合部位的一定距離放置過孔,以便不會對剛撓結合部分產生影響。

      我司專業從事PCB制造有多年豐富的PCB制造經驗,致力于以
      合理的價格為全球客戶提供快速、高品質的PCB板,每一塊電路板都按照嚴格的標準制作,符合IPC 、
      RoHS等標準,確保PCB電路板滿足客戶要求。 歡迎咨詢!



      品        名:軟硬結合板

      板        材:FR-4+PI

      層        數:硬板4層、軟板2層

      板        厚:1.6MM

      銅        厚:1OZ

      表面工藝:化學沉金

      最小孔:0.2mm

      線寬線距:4/4mil

      用        途:高端數碼產品
