軟硬結合板應用廣泛，例如：iPhone等高端智能手機；高端藍牙耳機（對信號傳輸距離有要求）；智能穿戴設備；機器人；無人機；曲面顯示器；高端工控設備；航天航空衛星等領域都能見到它的身影。

隨著智能設備向高集成化，輕量化，小型化方向發展，以及工業4.0對個性化生產提出的新要求。軟硬結合板憑借其優秀的物理特性，一定能在不遠的未來大放異彩。

軟硬結合板常見類型:

 板型一:軟硬組合板

軟板（FPC）和硬板(PCB)粘貼成一體，粘貼處無鍍覆孔連接，層數多于一層。

板型二：軟硬多層結合板

有鍍覆孔，導線層多于兩層

軟硬結合板生產流程

一．簡單軟硬結合板生產流程

開料→機械鉆孔→鍍通孔→貼膜→露光→顯影→蝕刻→剝膜→假貼→熱壓合→表面處理→加工組合→測試→沖制→檢驗→包裝

二．多層軟硬結合板生產流程

下料→預烘→內層圖形轉移→內層圖形蝕刻→AOI檢測→層壓內層線路覆蓋層→沖定位孔→多層層壓→鉆導通孔→等離子去鉆污→金屬化孔→圖形電鍍→外層圖形轉移→蝕刻外層圖形→AOI檢測→層壓外層覆蓋層或涂覆保護層→表面涂覆→電性能測試→外形加工→檢測→包裝

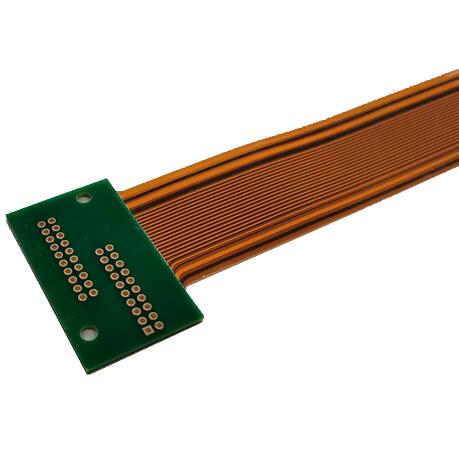

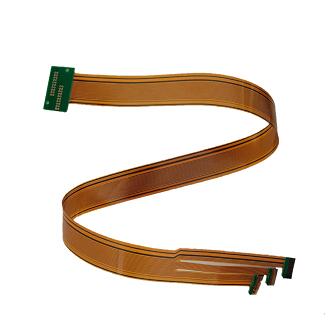

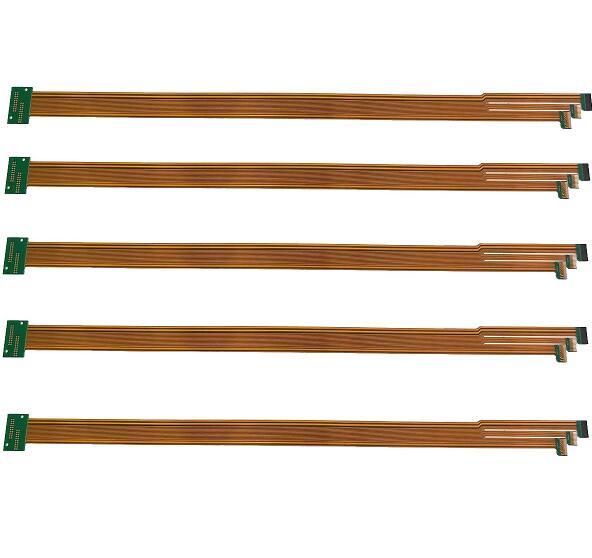

品    名：連接器軟硬結合板

板    材：FR4+PI
層    數：硬板4層、軟板2層
板    厚：0.2mm+1.5mm
表面工藝：沉金
銅    厚：1OZ

最大尺寸：700mm

最小線寬/線距：6mil/6mil
特殊工藝： 軟硬結合板
用    途：通迅　連接器
