羅杰斯RO4835是一種碳?xì)錁?shù)脂及陶瓷填充的高頻電路板材料，屬于民用產品，其具有兼容和FR4混壓、FR-4的加工工藝、無鉛焊接工藝的能力。羅杰斯RO4835高頻電路板材料在10GHz時其z向（厚度方向）的介電常數為3.48，容差為±0.05。該材料的熱導率為0.69 W/m/°K，在x-y平面具有非常好的尺寸穩定性。

    　隨著時間推移和溫度的變化，氧化會對所有的熱固板材造成影響，氧化會導致PCB板材的介電常數和損耗因子小幅提高。產品工作溫度越高，氧化會導致PCB板材的介電常數和損耗因子提高會越快。
   　 Rogers RO4835高頻電路板材料和電氣性能與機械性能與RO4350B幾乎相同。羅杰斯Rogers RO4350B高頻電路板材料與RO4835高頻電路板材料最大的區別是RO4835添加了抗氧化劑，與傳統熱固性材料相比抗氧化性提升10倍，而且符合IPC-4103（高速高頻用基材規范）的要求， 另外RO4835的尺寸穩定性、硬度吸水率等都要相對比RO4350B要好。但是RO4835的Dk的溫度特性相對變差，對產品的溫度范圍要求高了，特別是z軸熱的膨脹系數變差，高頻的相位特性相對變差，最好避免使用在對相位有苛刻要求的產品。

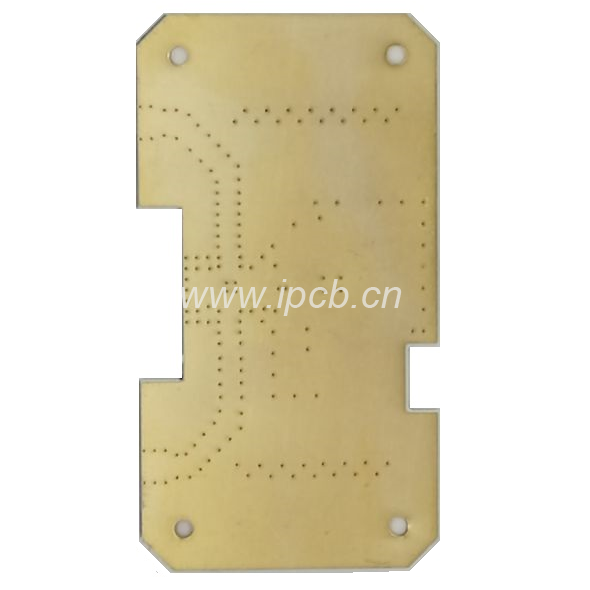

        此板采用背面全部開窗沉金設計,此設計有良好的散熱效果。

特性與優點

相對于典型的熱固性微波材料可大幅改進抗氧化性能,面銅性能敏感型大批量應用

低損耗

優異的電性能使應用具備更高的工作頻率

汽車產品應該的理想之選

低介電常數公差

易于控制傳輸線阻抗

支持無鉛加工

無起泡或分層

低Z軸熱膨脹系數

提供可靠的金屬化過孔

低整板熱膨脹系數

在整個電路加工溫度范圍內保持材料的穩定

CAF阻抗性(耐離子遷移)

應用領域

汽車?yán)走_(dá)與傳感器

點對點微波通信

功率放大器

相控陣?yán)走_(dá)

射頻器件

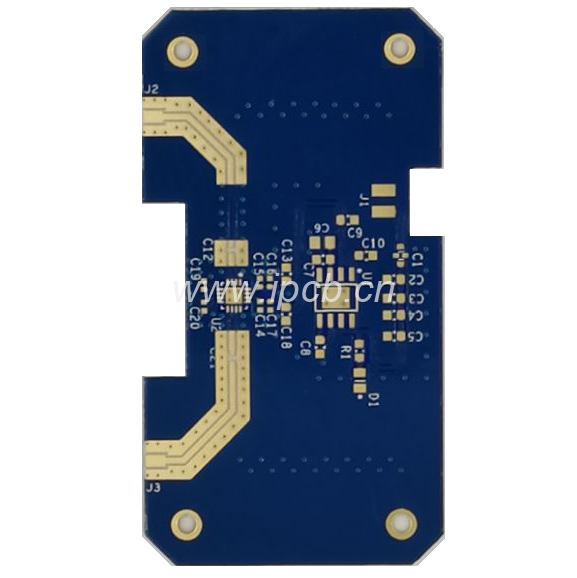

品    名：Rogers RO4835高頻板

板    材：Rogers RO4835

板    厚：0.65mm
層    數：2層
介電常數  : 3.48
損耗因子：0.0037
介質厚度：0.508mm
Tg：>280
Td：390
阻燃等級：V-0
導 熱 性 ：0.66w/m.k
密      度 ：1.92gm/cm3
表面工藝：沉金
銅    厚：基銅0.5oz,成品銅厚1oz

用    途：射頻通訊儀器,微波天線線路板
