目前PCB layout工程師中有很多的人使用Protel 系列的軟件來設計PCB，PCB設計完成后交給PCB廠家加工生產出線路板，但是一些比嚴謹?shù)?strong>PCB廠家為了防止出錯從而要求客戶提供Gerber文件，這時候很多l(xiāng)ayout工程師不知道怎樣將PCB 設計文件轉換成Gerber文件，因此在這教大家如何將PCB設計文件正確的轉換成Gerber文件。

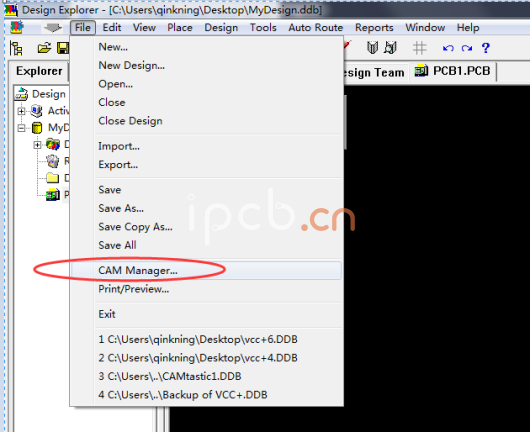

1：首先用Protel 99 SE打開要導出Gerber文件的PCB設計文件，選擇菜單File--CAM Manager子菜單

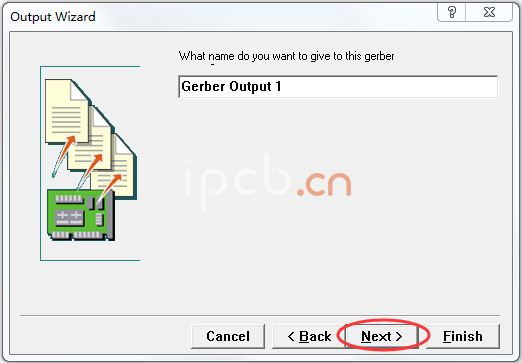

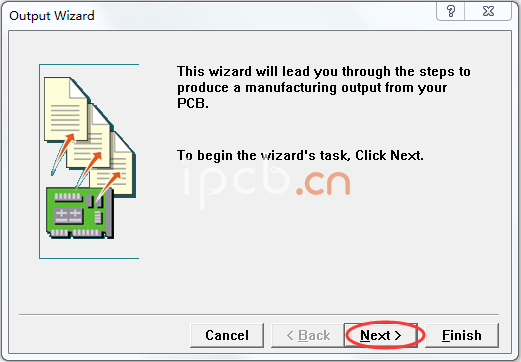

2 : 待出現Output Wizard 對話框后選擇下一步。

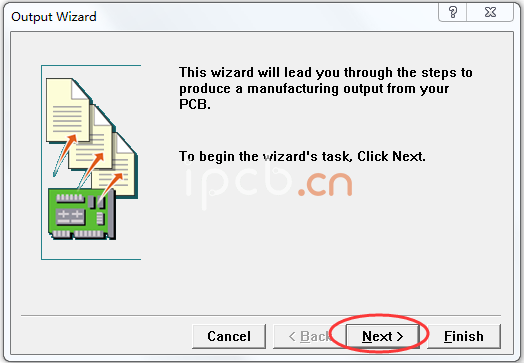

此處繼續下一步

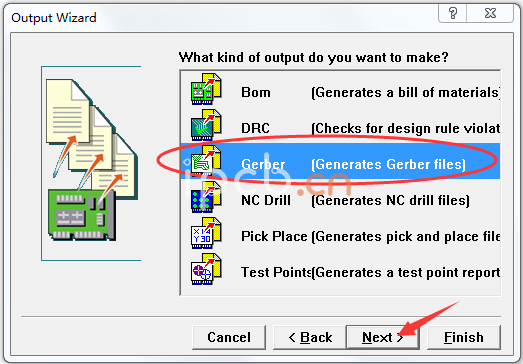

出現此對話框后，注意要選擇Gerber (generates gerber files)，繼續下一步。

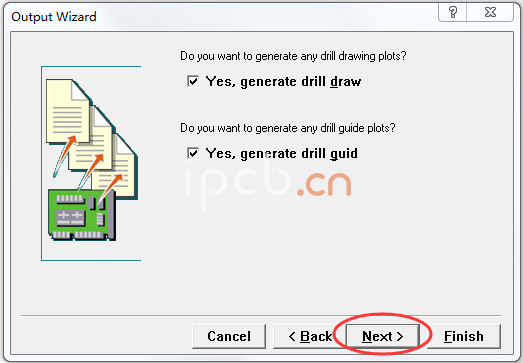

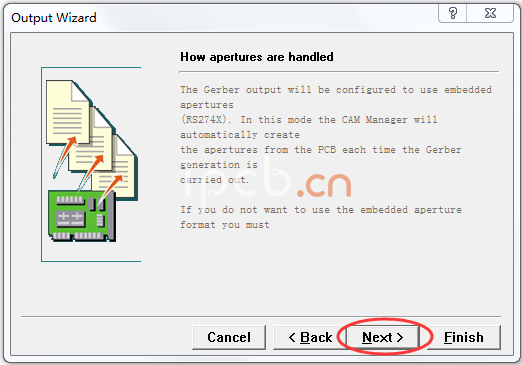

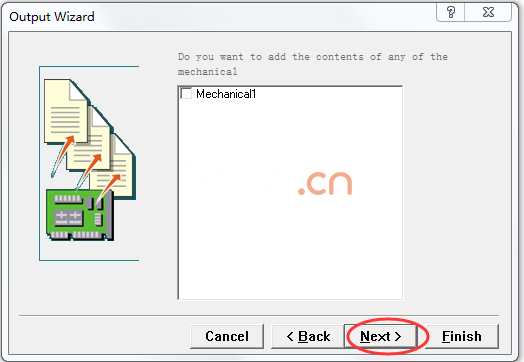

以下兩個對話框還要繼續下一步，不用做任何動作。

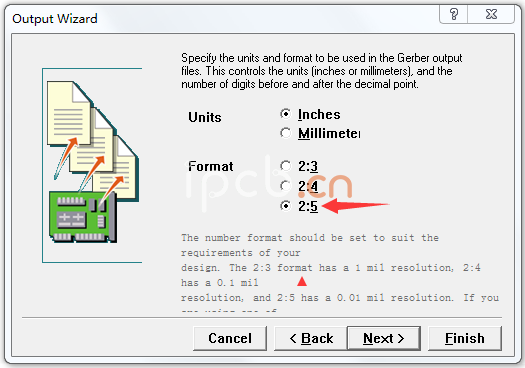

2：進入文件格式選擇，選中單位中的英制及 2:5格式（ 其實這里選擇哪一種都無所謂但是因為PCB廠商的光繪機大都是默認2:5的格式及英制，為了減少誤差建議選擇以下單位及比例）之后再下一步。

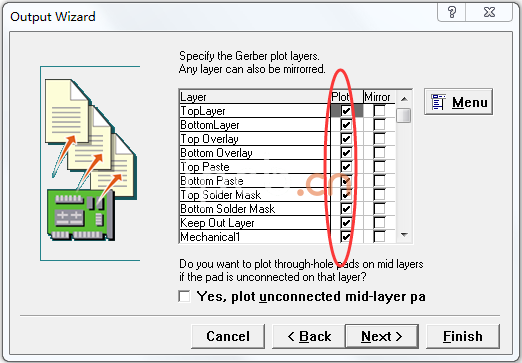

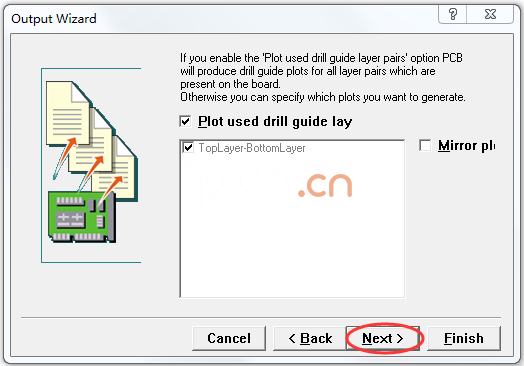

3：到這一步后，在這里面是選擇要導出的層，建議所有層都輸出。（注意:Mirror這個復選
框不要打鉤，因為打鉤輸出的資料是鏡像的，有時會導致線路板廠把板的各層給做反了?。?br/>

以下為默認選項，不用管繼續下一步。

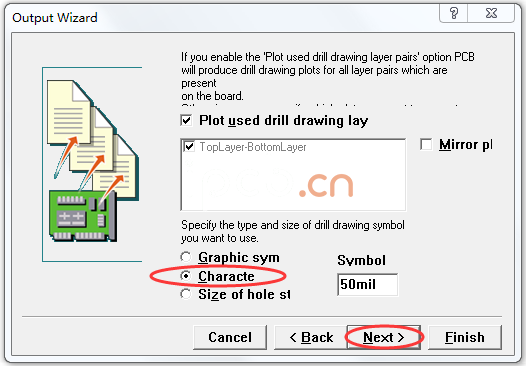

4：出現此對話框，此處有三個選項應該注意，Graphic sym , Characte及Size of hole 。
Graphic sym　　 　指分孔圖中以符號表示
Characte　　　　　指分孔圖中以字母表示
Size of hole　　　　指分孔圖中以孔徑大小表示
 建議選擇Characte分孔圖中以字母表示
其它選項默認不用動，

以下三對話框，都繼續下一步

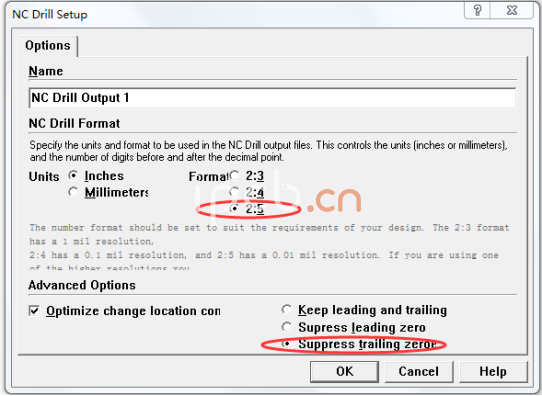

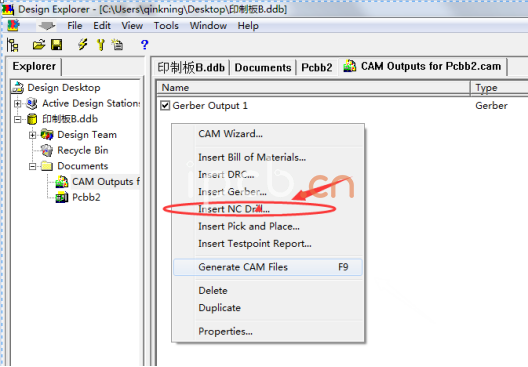

6：出現NC　Drill setup 對話框，在這里我們設置鉆孔文件的坐標格式及單位（最好跟之前轉Gerber 的一樣（Inches  2：5  Supperss trailing zero ），以免造成太大的誤差

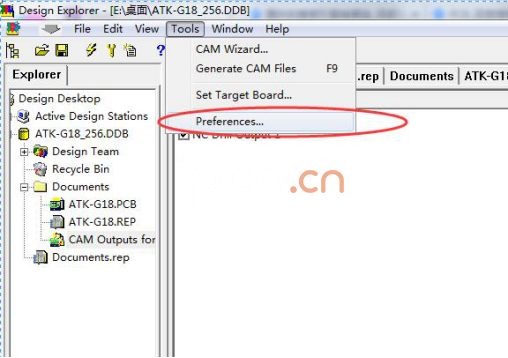

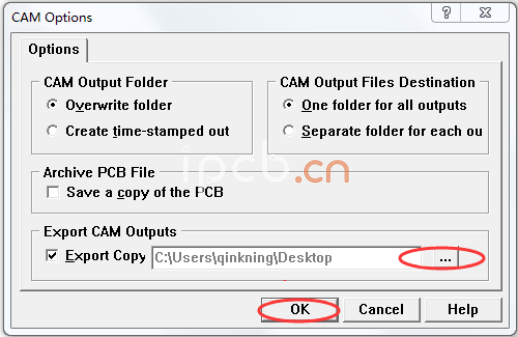

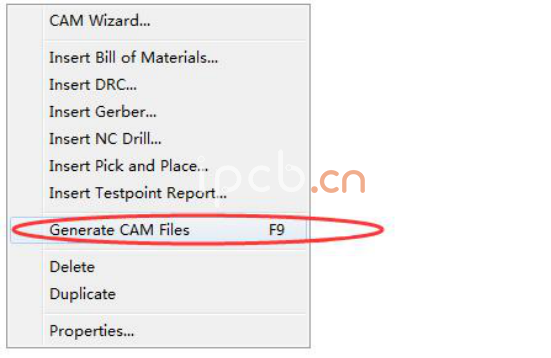

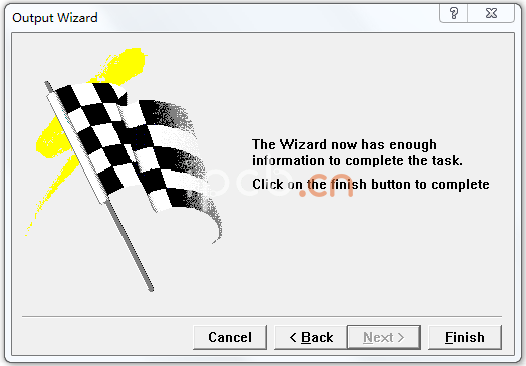

7：以上步驟完成之后Gerber已經生成，下面我們來導出Gerber了，在菜單Tools>　Preferences選擇導出的路徑。
