在新能源汽車與智能駕駛技術爆發的浪潮中，汽車電子PCB生產已從傳統電路板制造躍升為關乎行車安全的核心技術。面對引擎艙150℃高溫、顛簸路況10G振動沖擊、潮濕鹽霧腐蝕等極端環境，車規級PCB必須通過零缺陷制造、三重可靠性驗證及全流程溯源，才能滿足ISO 26262功能安全與AEC-Q100認證的嚴苛標準。

一、車規VS消費電子：11項生死指標差異

汽車電子PCB與消費級產品的本質差異在于失效代價。下表揭示關鍵指標對比：

二、材料革命：5大核心基材決勝智能駕駛

高頻雷達板、BMS控制板、域控制器三大核心部件對PCB基材提出顛覆性需求：

毫米波雷達板：PTFE混壓工藝
77GHz雷達要求信號損耗＜0.2dB/inch，采用羅杰斯RO4835+FR4混壓結構：

高頻區：介電常數2.55±0.05 @10GHz

銅箔粗糙度≤0.8μm (HVLP銅)

層偏≤50μm確保相位一致性

電池管理系統：高導熱金屬基板
解決IGBT模塊散熱痛點：

鋁基板導熱系數≥8W/(m·K)

絕緣層耐壓＞4kV

銅厚2oz起，承載200A電流

智能座艙：HDI任意層互連
域控制器需0.1mm微孔+3/3μm線寬：

激光鉆孔精度±10μm

填孔電鍍凹陷＜15μm

阻抗控制±5%

三、工藝生死線：車規PCB生產的8大關鍵控制點

? 智能制造系統

MES全流程追溯：每片PCB綁定唯一ID，記錄217項工藝參數

環境監控：溫濕度波動≤±2%，潔凈度ISO Class 6

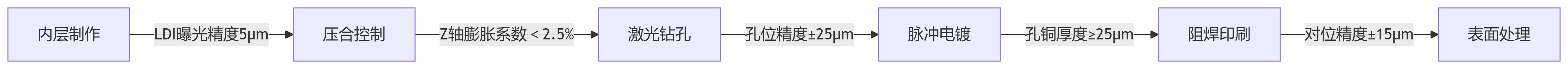

? 精密加工技術

? 可靠性驗證矩陣

三溫測試：-40℃→25℃→125℃ 循環1000次

CAF測試：85℃/85%RH條件下1000h耐離子遷移

機械沖擊：50G加速度，半正弦波沖擊11ms

四、認證體系：進入車企供應鏈的通行證

汽車電子PCB必須跨越三重認證壁壘：

材料認證

UL 94 V-0阻燃

IPC-4101E/126標準

工藝認證

IATF 16949體系

VDA 6.3過程審核

產品認證

AEC-Q100可靠性測試

ISO 16750環境試驗

五、未來戰場：800V平臺與SiC器件的PCB技術變革

隨著電動車800V高壓平臺普及，PCB面臨新挑戰：
- 絕緣耐壓：層間耐壓＞5kV（傳統3kV）
- 爬電距離：＞8.0mm（常規設計3.2mm）
- 熱管理革新：采用陶瓷基板（AlN）替代FR4，導熱率提升15倍

汽車電子PCB生產正從單一部件制造升級為智能汽車的“神經系統工程”。當自動駕駛邁向L4級，99.999%可靠性的電路板將成為安全底座的鋼鐵基石。
