    阻抗匹配設計:毫米波時代 PCB 信號完整性的核心突破
    2025-08-05
    瀏覽次數:570
    分享到:

    隨著 5G 基站、自動駕駛雷達和 AI 芯片的爆發式增長,毫米波 PCB 設計面臨前所未有的阻抗匹配挑戰。當工作頻率突破 28GHz、信號傳輸速率超過 100Gbps 時,0.5Ω 的微小阻抗偏差就可能導致 30% 以上的信號衰減。本文將用工程師語言,解析 5G 通信、車載電子、高性能計算三大場景中的阻抗匹配設計關鍵技術,并提供可落地的解決方案。

    關鍵行業數據

    2024 年全球毫米波 PCB 市場規模達 17.8 億美元

    阻抗匹配相關成本占高頻 PCB 總成本的 35%

    77GHz 車載雷達阻抗偏差>5% 時,目標檢測距離縮短 23%

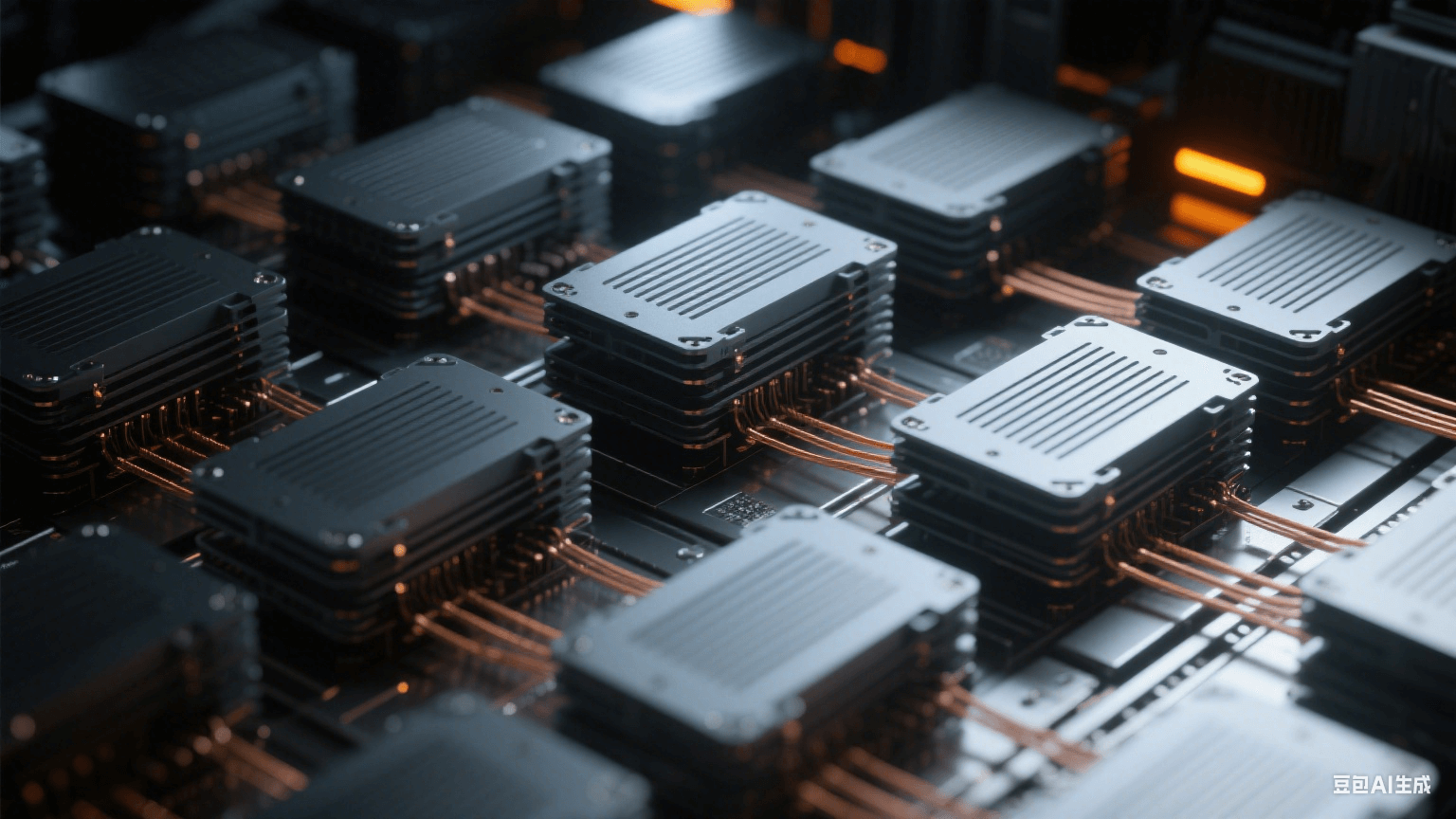

    5G 毫米波基站內部特寫:深灰色金屬相控陣模塊(帶散熱紋路)堆疊

    一、為什么毫米波讓阻抗匹配成為 生死線?

    物理本質:電磁波反射的能量干涉

    當信號源、傳輸線、負載的阻抗不一致時,部分能量會反射形成干擾波。在毫米波頻段(波長約 10mm),這種干擾會被急劇放大:

    實測數據揭示風險(某通信設備商實驗室):

    28GHz 頻段:阻抗偏差 ±3Ω → 信號衰減 2.1dB → 誤碼率惡化 1000

    77GHz 頻段:阻抗偏差 ±5Ω → 信號衰減 4.8dB → 誤碼率惡化 100 萬倍

    傳統設計為何失效?

    1. “50Ω 經驗值在毫米波段誤差高達 15%

    2. 溫度變化導致介質材料變形

    3. 銅箔粗糙度加劇高頻損耗

    二、毫米波阻抗匹配的三大技術突破

    突破點 1:傳輸線架構升級

    1)共面波導(CPW—— 車載雷達首選

    結構特點:信號線兩側鋪設接地平面,形成三面電磁屏蔽

    性能優勢(對比傳統微帶線):

    阻抗波動從 ±5Ω 降至 ±1.8Ω

    信號損耗從 0.38dB/cm 降至 0.21dB/cm

    關鍵參數規則

    接地間距 (s) = 1.5 倍線寬 (w)

    介質厚度 (h) ≤ 0.2mm 時需加阻抗補償層

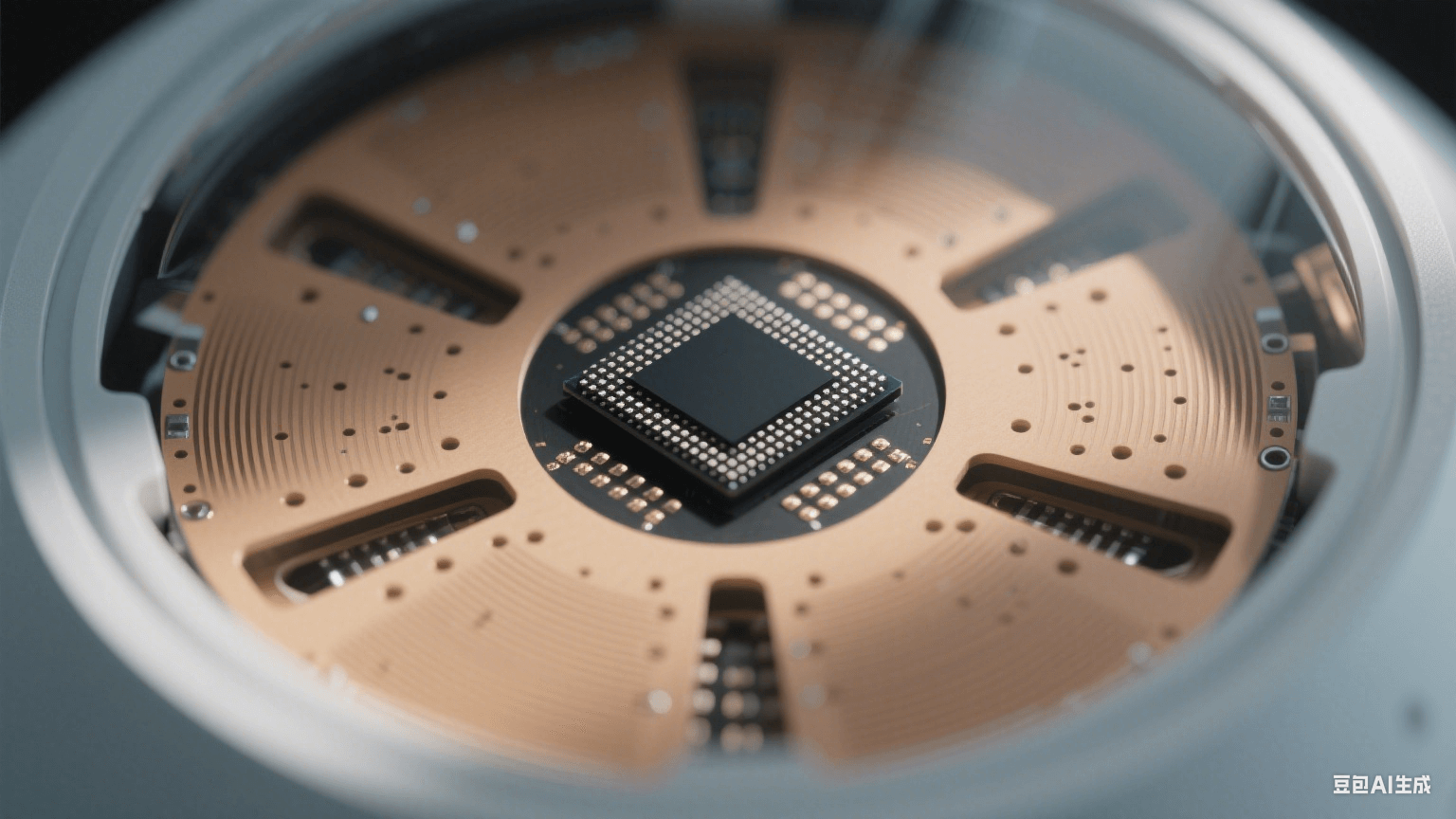

    自動駕駛雷達內部結構:圓形主板中央有黑色芯片,周圍是淺棕色介質波導(金屬過孔點陣如網格)

    2)基片集成波導(SIW—— 衛星通信利器

    創新設計:用金屬過孔陣列構建 人工波導腔

    航天應用案例

    過孔間距介質波長的 1/540GHz 0.6mm

    在極端溫差下阻抗穩定性達 ±0.8Ω(國標 ±2Ω

    突破點 2:材料創新的四項金標準

    毫米波板材必須滿足:



    性能指標

    臨界值

    推薦材料

    εr 溫度穩定性

    ±0.5%(-55~125℃)

    Rogers RO4835?

    各向異性差異

    0.02

    Taconic TLY-5?

    吸水率

    ≤0.1%

    松下 R-1511?

    高頻損耗因子

    tanδ≤0.002@10GHz

    Megtron 6?

    前沿方案:梯度介質設計

    表層:εr=3.0Rogers 3003

    中層:εr=2.8Arlon AD350A

    底層:εr=3.2Isola I-Tera MT40

    實現 28GHz 回波損耗優化 40%,帶寬提升至 8GHz

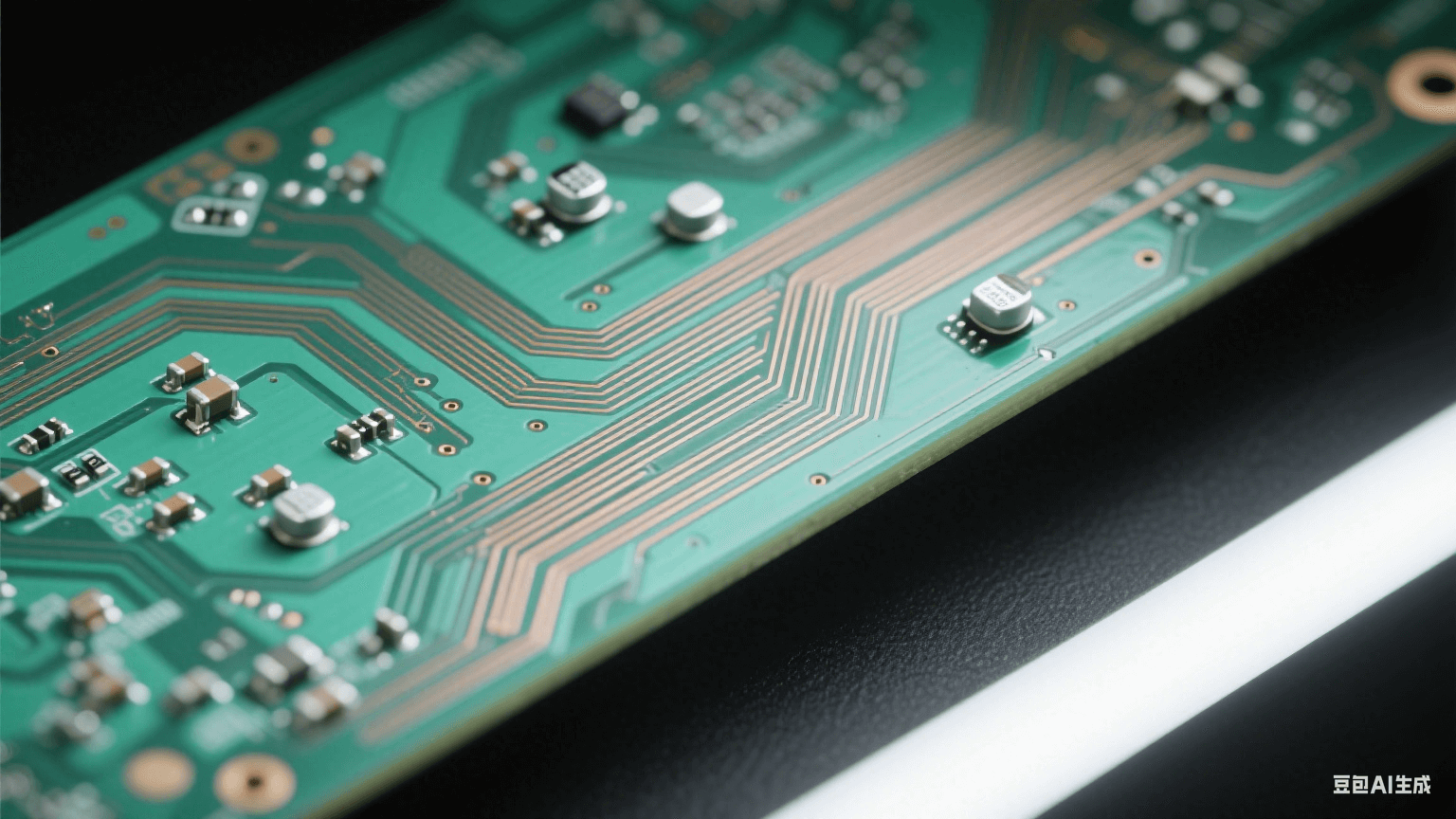

    高性能計算芯片 PCB 板細節:淡綠色板體布滿纖細銅色差分傳輸線(轉折平滑)

    突破點 3:納米級工藝控制

    毫米波 PCB 制造的三大核心工藝



    工藝環節

    傳統 PCB

    毫米波要求

    實現方案

    線寬控制

    ±20μm

    ±3μm

    激光直繪 (LDI)+ 真空蝕刻

    銅面粗糙度

    Ra=0.8μm

    Ra≤0.1μm

    納米鍍銅 + 化學機械拋光

    介質厚度公差

    ±10%

    ±2%

    激光測厚實時反饋

    車規級案例

    某德系供應商通過脈沖電鍍 + CMP 拋光工藝,將銅面粗糙度從 0.5μm 降至 0.08μm,使 77GHz 雷達板良率從 65% 躍升至 92%。

    三、三大場景實戰方案

    1. 5G 毫米波基站(28GHz 相控陣)

    痛點64 通道阻抗一致性要求 ±1Ω

    創新方案

    1. 分布式微調:每個通道串聯 0.5Ω 薄膜電阻(精度 ±0.1%

    2. 過孔優化:反焊盤直徑 = 過孔直徑 + 2× 介質厚度 ×tan10°

    3. 材料選型Taconic TLY-5εr=2.2, tanδ=0.0009

    效果

    通道間阻抗差異≤0.8Ω

    基站輻射功率波動<0.3dB

    2. 自動駕駛 4D 雷達(77GHz

    痛點-40℃~150℃溫差導致阻抗漂移

    溫度補償技術

    1. 智能線寬:溫度每升 1℃,線寬增加 0.01μm

    2. 合金夾層:嵌入鎳鐵合金片(熱膨脹系數僅 1.2ppm/℃

    3. π 型匹配10Ω 電阻 + 0.5pF 電容補償連接器偏差

    實測數據

    -40℃:阻抗 + 1.8Ω,探測距離衰減 1.2%

    150℃:阻抗 - 1.6Ω,探測距離衰減 0.9%

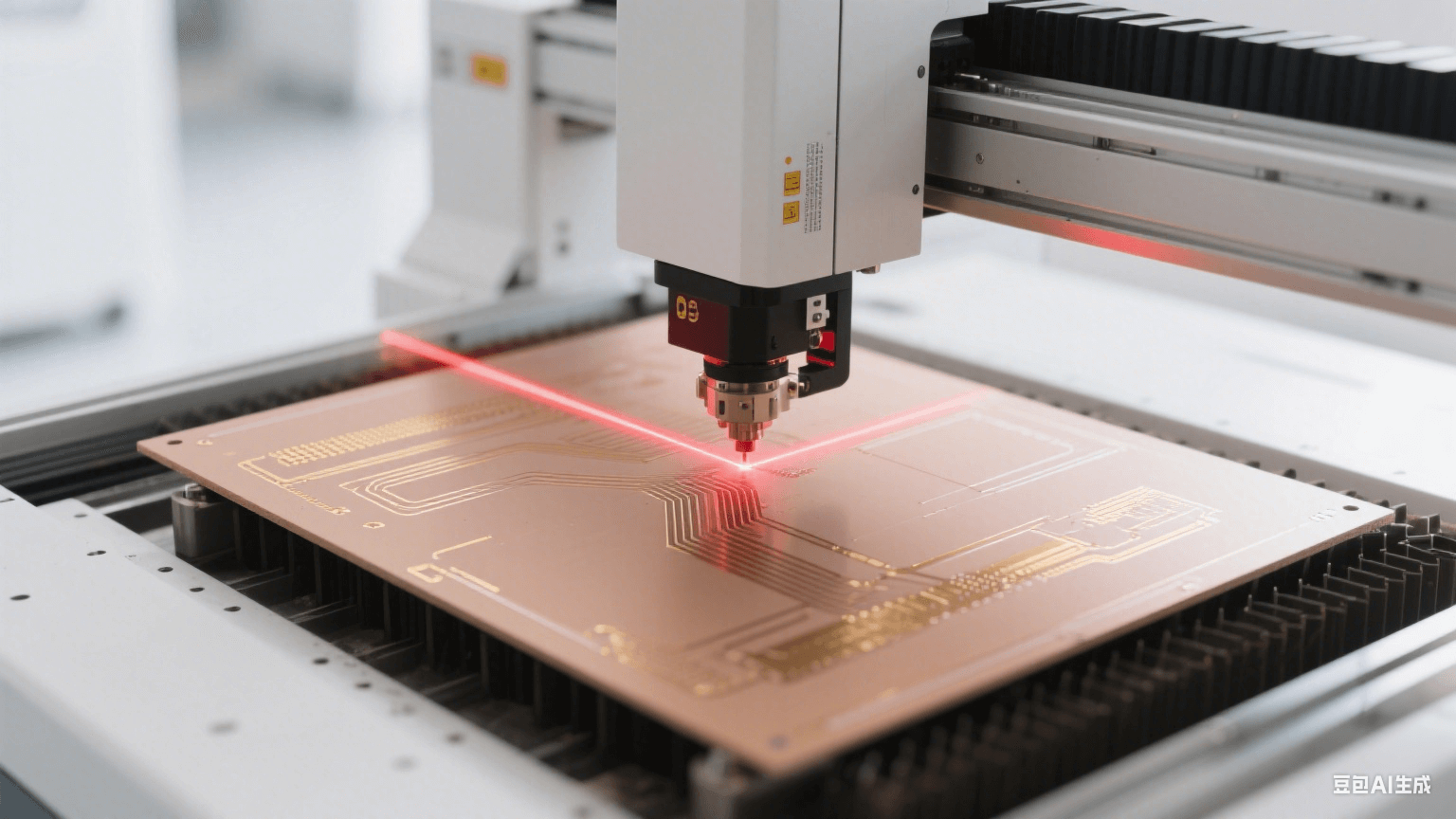

    毫米波 PCB 制造場景:激光直繪設備用紅色激光加工淺棕色板材,表面有亮金色銅質線路

    3. NVIDIA H100 GPU 112G PAM4 設計

    痛點:差分阻抗 100Ω±5% 的超精密控制

    關鍵技術

    1. 不等長補償:線寬 0.2mm / 間距 0.4mm

    2. 背鉆工藝:殘樁長度<0.27mm56GHz 波長的 1/10

    3. 介質選擇Megtron 610GHz tanδ=0.002

    效果:信號眼圖張開度提升 30%,誤碼率<10?1?

    四、工程師速查手冊

    設計階段必做 4 項

    1. 材料選型

    認準 εr 穩定性 ±0.5% 的毫米波專用板材

    優先選擇各向異性差異<0.02 的材料

    1. 傳輸線設計

    30GHz 頻段用 CPW/SIW 替代微帶線

    差分對線寬 / 間距比控制在 1:2

    1. 仿真驗證

    執行 - 40℃/25℃/85℃三溫仿真

    頻帶內至少采樣 11 個測試點

    1. 工藝要求

    向制造商明確銅粗糙度 Ra≤0.1μm

    確認線寬公差 ±3μm 以內
