一、DIP 封裝的定義與歷史背景
DIP（Dual In-line Package） 是一種經典的集成電路封裝形式，其特點是引腳從封裝體兩側平行引出，可直接插入 PCB 板的通孔中焊接。誕生于 1960 年代，曾是微處理器（如 Intel 8086）、內存芯片和基礎邏輯器件的主流封裝方式。其標準化設計（引腳間距 2.54mm）極大推動了早期電子設備的模塊化生產。
1. 物理結構
? 封裝體通常為黑色環氧樹脂或陶瓷材質，引腳為銅合金鍍錫，數量從 8 腳至 64 腳不等。
? 引腳編號規則：缺口標記為 1 號腳，逆時針順序排列（關鍵防誤插設計）。
1. 工藝優勢
? 手工焊接友好：引腳粗壯且間距大，維修更換便捷。
? 抗機械應力強：通孔焊接使引腳與 PCB 結合牢固，適用于工業震動環境。
? 散熱性能佳：陶瓷 DIP 封裝可承載高功率器件（如軍用級 IC）。
領域 | 代表器件 | 不可替代性原因 |
教育實驗 | 74 系列邏輯門電路 | 易觀察信號、便于插拔測試 |
工業控制 | PLC 模塊的 I/O 驅動芯片 | 抗電磁干擾能力強 |
航空航天 | 高可靠性陶瓷封裝 DIP 存儲器 | 耐極端溫度（-55℃~125℃） |

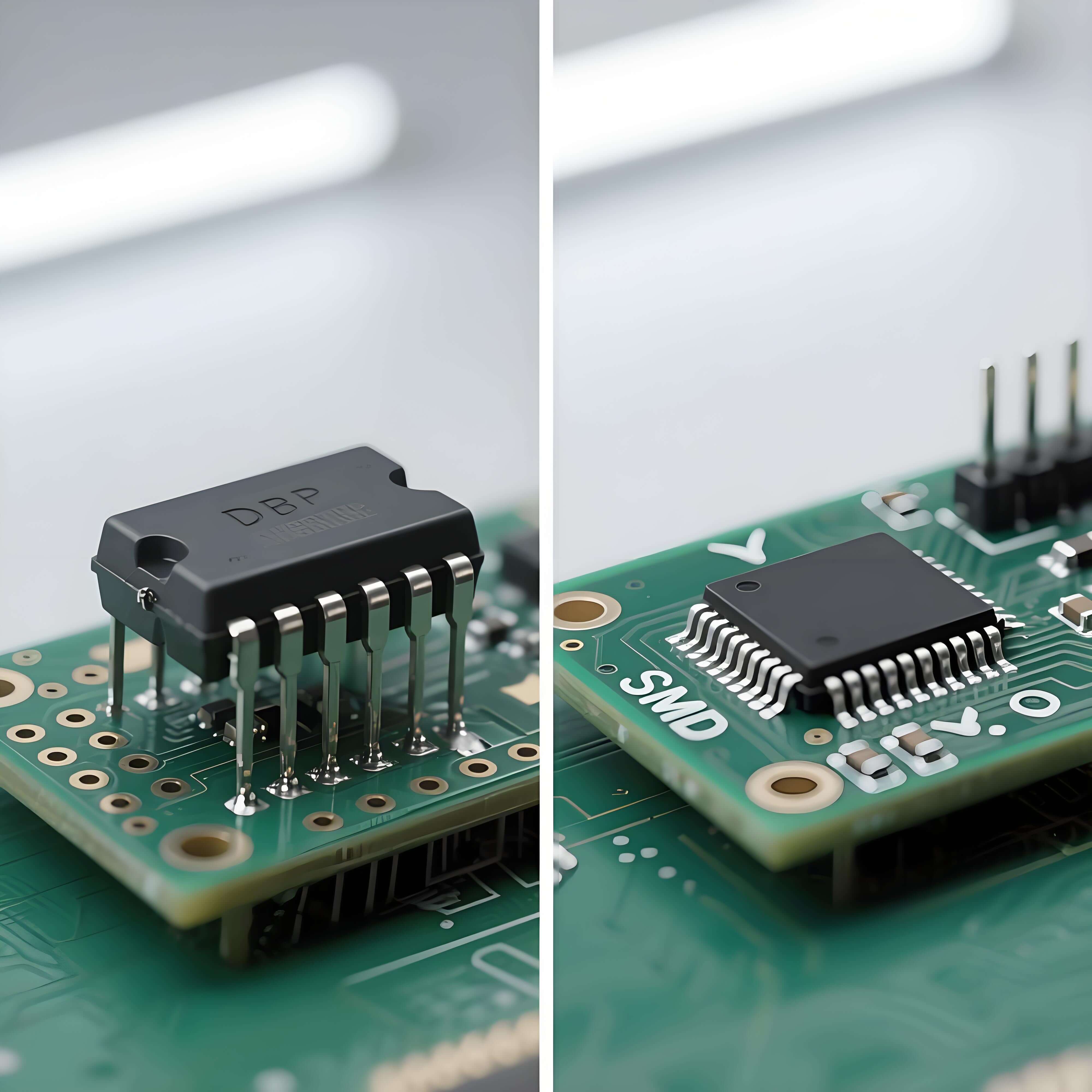

注：盡管表面貼裝技術（SMT）已成主流，DIP 仍在特定領域保持生命力。
? 劣勢分析：
? 體積大，功率密度低 → 不適用智能手機等微型設備。
? 手工焊接效率低 → 批量生產成本高于 SMT 自動化貼裝。
? 優勢堅守：
? 原型驗證靈活性高 → 工程師可快速更換芯片調試。
? 維修兼容性極佳 → 老舊設備維護仍依賴 DIP 庫存。
1. 衍生封裝形式：
? SIP（單列直插封裝）：簡化版 DIP，用于低引腳數器件。
? ZIP（鋸齒狀直插封裝）：引腳錯位排列以提升密度。
1. 跨界融合創新：
? 現代混合封裝模塊（如車規級傳感器）將 DIP 與 SMT 基板結合，兼顧可靠性與集成度。
DIP 封裝是電子工業史的 “活化石”，其設計哲學仍在影響現代封裝技術。理解其技術本質，有助于工程師在創新與可靠性間找到平衡。如需了解更多歡迎聯系愛彼電路（IPCB）技術團隊
