一、射頻前端 PCB 布局的核心價值與設計挑戰

在5G通信、毫米波雷達等高頻應用中，射頻前端作為信號收發的核心樞紐，其PCB布局直接決定系統的整體性能。實踐表明，不合理的布局會導致信號衰減增加超過30%，甚至引發自激振蕩，嚴重影響系統穩定性。射頻電路獨特的分布參數特性（如趨膚效應、耦合效應）要求布局設計在信號完整性、電磁兼容性（EMC）與熱管理三者之間達到平衡，這與低頻數字電路布局有著本質的區別。

布局設計面臨兩大核心挑戰：

1. 頻率提升：5G/6G技術推動工作頻率向毫米波頻段（30GHz+）延伸，導致信號波長縮短至毫米級，布局精度要求提升至±5μm。

2. 干擾問題：射頻模塊與數字電路的密集集成增加了系統間的干擾，導致信號完整性問題更加嚴重。

二、射頻前端 PCB 布局的核心原則

（一）信號路徑最優化原則

1. 拓撲結構設計：射頻鏈路優先采用 “一字形” 布局，按輸入→放大→濾波→輸出的順序排列元器件，間距嚴格遵循原理圖要求（如 π 型匹配網絡元件間距需＜3mm）。受空間限制時可采用 “L 形” 布局，但需避免 “U 形” 布局；若必須采用，需通過隔腔屏蔽將輸入輸出端隔離，間距≥15mm。

2. 傳輸線控制：信號線長度需≤信號波長的 1/16（如 28GHz 信號最長走線僅 0.67mm），拐角采用 45° 斜切或圓弧處理，減少阻抗突變（直角拐角等效電容增加 20%）。

（二）分區隔離原則

1. 功能分區布局：將電路劃分為射頻前端（PA/LNA）、本振（LO）、數字控制三大區域，高功率模塊（如 PA）與敏感模塊（如 LNA）間距需＞信號波長的 1/2（2.4GHz 場景下≥62mm）。

2. 介質隔離措施：敏感信號（如 VCO 輸出）與干擾源之間設置接地隔離帶，寬度≥3 倍線寬；多層板中利用內層地平面實現垂直隔離，避免同層交叉布線。

（三）接地與電源完整性原則

1. 接地系統設計：射頻區域采用多點接地方式，鋪銅間隙控制在 20-40mil，接地過孔間距≤信號波長的 1/20（10GHz 場景下≈1.5mm），且呈交錯排列。腔殼與 PCB 接觸處需開窗處理，通過兩排交錯接地孔實現低阻抗連接。

2. 電源去耦策略：高頻去耦電容（100pF~1nF）需緊鄰 IC 電源引腳，接地端直接通過過孔連接地平面，避免引線電感引入噪聲。電源平面采用長條狀設計，與射頻信號線平行排布，交叉處采用垂直十字結構。

三、射頻前端 PCB 布局實操技巧

（一）層疊與材料選擇

1. 層疊結構設計：推薦 4 層及以上設計方案：頂層（射頻信號）、中間層（地 / 電源）、底層（輔助信號）。毫米波場景下采用 6 層結構，增加屏蔽地層減少輻射損耗。層間布線方向垂直交叉（頂層水平、底層垂直），降低信號耦合。

2. 基板材料選型：優先選用低損耗基材，如 Rogers RO4003C（介電常數 3.55，損耗正切 0.0027）或 Taconic RF-35，替代高頻損耗較大的 FR-4。5GHz 以上場景選用 0.508mm 厚基板，毫米波場景采用超平銅箔（Rz＜2μm），降低趨膚效應損耗 30%。

（二）關鍵元件布局技巧

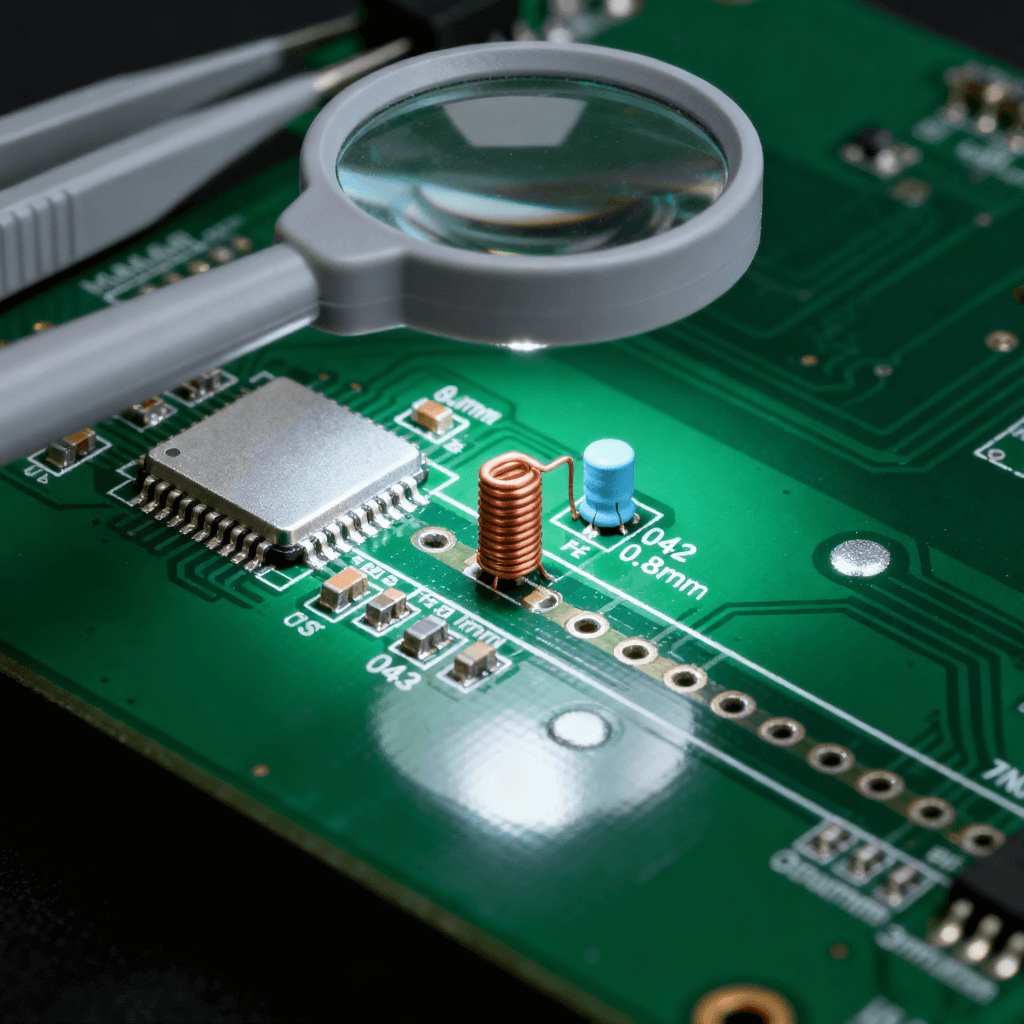

1. 有源器件布局：射頻芯片外圍電路嚴格參照 datasheet 要求，匹配元件（電感、電容）貼近引腳放置，引線長度＜1mm。功率器件（如 PA）下方設置銅柱散熱，熱阻可從 40℃/W 降至 8℃/W。

2. 無源器件優化：偏置電路的饋電電感與射頻通道垂直放置，減少互感干擾；天線饋點周圍預留 3mm 凈空區，避免寄生電容影響輻射效率。

（三）屏蔽與防護設計

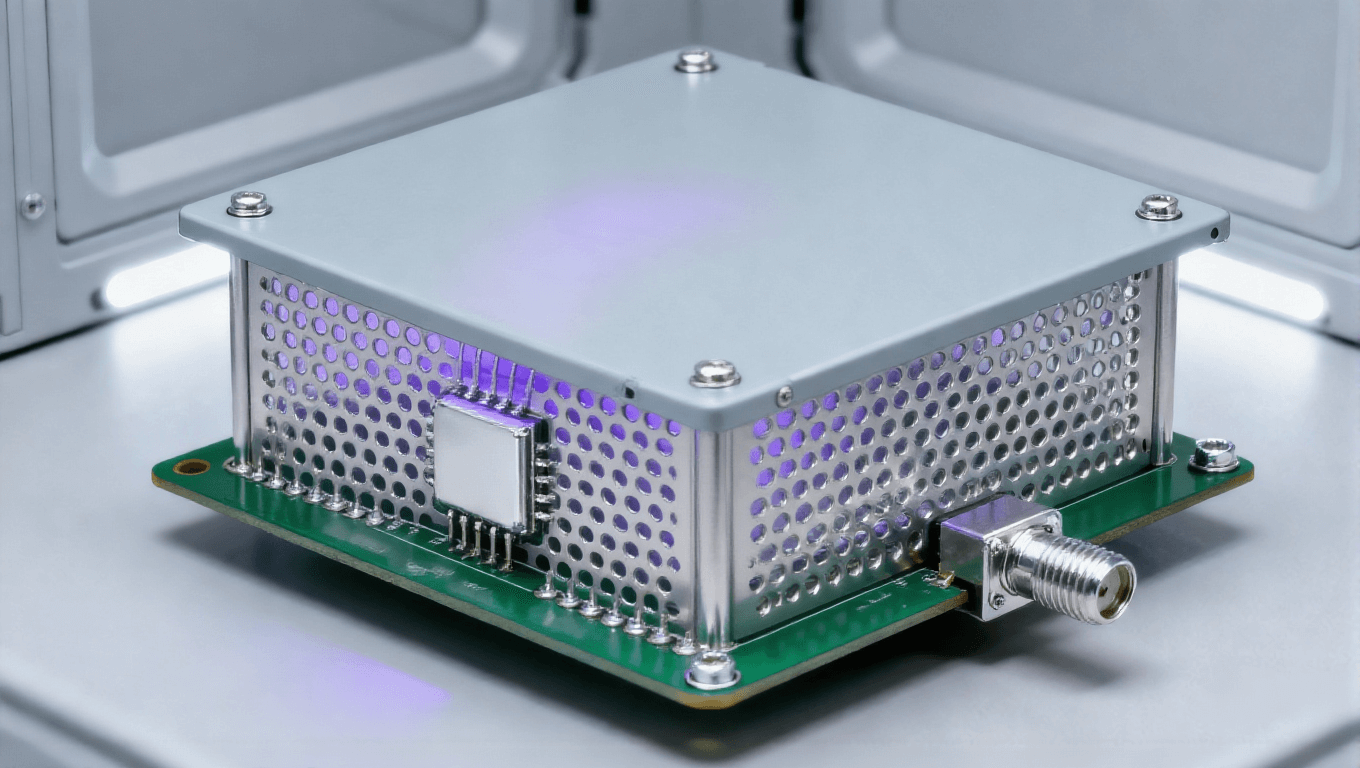

1. 電磁屏蔽措施：敏感區域采用 “過孔墻 + 金屬罩” 構成法拉第籠，過孔間距≤λ/20，隔離度可達 70dB@10GHz 以上。射頻信號線采用包地處理，地銅皮上均勻打孔，孔間距＜λ/20。

2. 機械防護設計：腔殼四個角及隔腔交叉處必須設置螺釘孔，SMA 連接器旁需額外加設螺釘，防止插拔時 PCB 變形。

（四）仿真與驗證手段

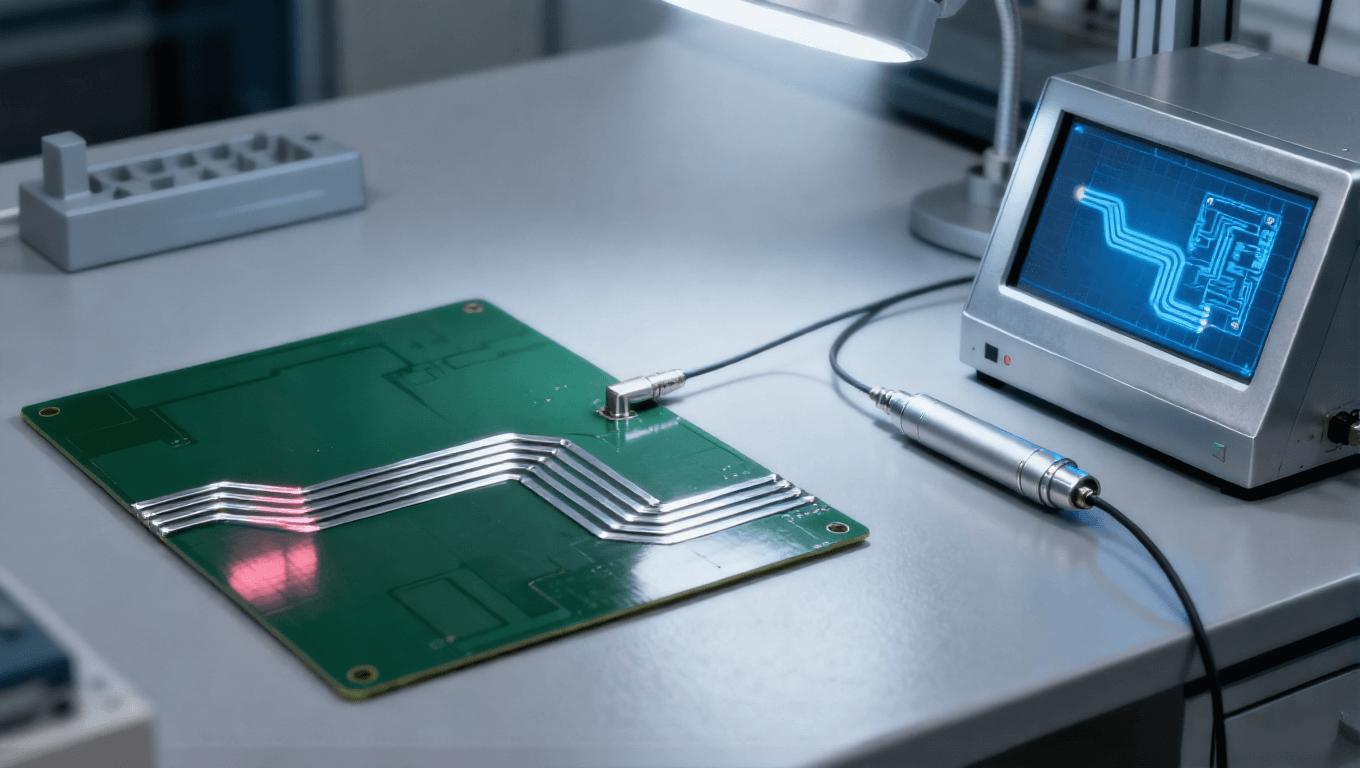

1. 前期仿真：利用 ANSYS HFSS 進行三維電磁仿真，優化傳輸線阻抗與過孔布局，減少設計迭代次數 60%。通過 AI 算法自動生成匹配網絡，設計效率提升 40% 以上。

2. 后期驗證：制作樣板后測試 S 參數（插入損耗、回波損耗）與 EMC 指標，重點核查 1-40GHz 頻段的干擾情況，確保輻射泄漏＜-50dBm。

四、常見布局問題與解決方案

五、射頻前端 PCB 布局的未來趨勢

（一）智能設計工具普及

AI 驅動的布局工具實現參數化設計：輸入工作頻率、阻抗要求后，自動生成傳輸線尺寸、過孔間距與屏蔽方案，Gerber 文件精度可達 5μm。EM 仿真與布局設計實時聯動，使毫米波頻段設計周期從 3 個月縮短至 2 周。

（二）先進工藝融合

低溫共燒陶瓷（LTCC）技術將濾波器、巴倫等元件集成至 PCB 內部，尺寸縮小至傳統方案的 1/10。硅基光刻工藝實現 100GHz 波導結構，精度達 0.1μm，為 6G 太赫茲通信奠定基礎。

（三）綠色化與小型化

環?；模ㄈ鐭o鉛 ENEPIG 表面處理）替代傳統噴錫工藝，平整度提升 10 倍的同時降低污染。異構集成技術使射頻前端與基帶芯片共封裝，布局密度提升 5 倍以上。

六、布局設計檢查表

1. 射頻鏈路是否采用 “一字形 / L 形” 布局，輸入輸出端隔離是否達標？

2. 傳輸線阻抗是否符合 50Ω 要求，拐角是否做 45°/ 圓弧處理？

3. 接地過孔間距是否≤λ/20，地平面是否存在分割？

4. 去耦電容是否緊鄰 IC 引腳，接地路徑是否最短？

5. 高功率模塊與敏感電路間距是否＞λ/2，是否采取屏蔽措施？

6. 散熱過孔與螺釘孔布局是否滿足機械與熱管理需求？

7. 是否通過仿真與實測驗證信號完整性及 EMC 性能？
