這一趨勢對印制電路板（PCB）的線路精度、銅層質量及基板適配性提出了更高要求 —— 傳統減成法工藝已難以滿足線寬 / 線距 25μm 以下的高端 PCB 制造需求，而PCB 半加成法工藝（SAP/mSAP） 憑借其高精度、高穩定性的技術特性，逐漸成為高端 PCB 及類載板（SLP）制造的核心技術方案。
本文將從工藝概念界定、核心原理、技術優勢、應用場景、常見問題解決及未來趨勢六個維度，全面拆解 PCB 半加成法工藝，為 PCB 制造企業、電子設備廠商及技術選型者提供系統性的技術參考。
在深入探討工藝細節前，需先明確PCB 半加成法工藝的核心分支 —— 標準半加成法（SAP）與改良型半加成法（mSAP）的定義及差異，避免技術術語混淆。
SAP 是半加成法的基礎形態，核心邏輯是 “先形成薄銅種子層，再通過電鍍加厚目標線路，最后去除非線路區域薄銅”。其技術定位為 “中高端 PCB 制造方案”，適用于線寬 / 線距 30-40μm 的高密度互連（HDI）板，如服務器 PCB、中高端智能手機中層板等。
mSAP 是 SAP 的升級迭代技術，針對 “更高精度線路制造” 需求優化而來。其核心改良點在于 “初始銅層厚度縮減” 與 “蝕刻工藝優化”—— 初始化學鍍銅層厚度從 SAP 的 2-5μm 降至 1-2μm，同時引入 “差分蝕刻” 技術，大幅提升線路邊緣精度。mSAP 的線寬 / 線距能力可達 15-25μm，是類載板（SLP）、5G 毫米波模塊等高端產品的核心制造工藝。
對比維度 | 標準半加成法（SAP） | 改良型半加成法（mSAP） |
初始銅層厚度 | 2-5μm | 1-2μm |
線寬 / 線距能力 | 30-40μm | 15-25μm |
蝕刻方式 | 常規閃蝕 | 差分蝕刻（精細控制） |
核心優勢 | 成本適中、工藝成熟 | 超高精度、線路均勻性好 |
適用產品 | 中高端 HDI 板、服務器 PCB | 類載板、5G 模塊、汽車高端 PCB |
無論是 SAP 還是 mSAP，其核心邏輯均遵循 “‘種子層 + 電鍍加厚’替代傳統‘蝕刻減薄’”，但在流程細節上存在差異。以下分別拆解兩種工藝的關鍵步驟及技術要點。
SAP 工藝需經過 6 個關鍵步驟，每個環節的參數控制直接影響最終 PCB 質量：
? 步驟 1：基板預處理
選用玻璃纖維布基板（如 FR-4）或高頻基板（如 PTFE），通過 “脫脂→微蝕→粗化” 處理，去除基板表面油污及雜質，增加表面粗糙度。此步驟需控制微蝕深度（通常 50-100nm），確保后續化學鍍銅層的附著力。

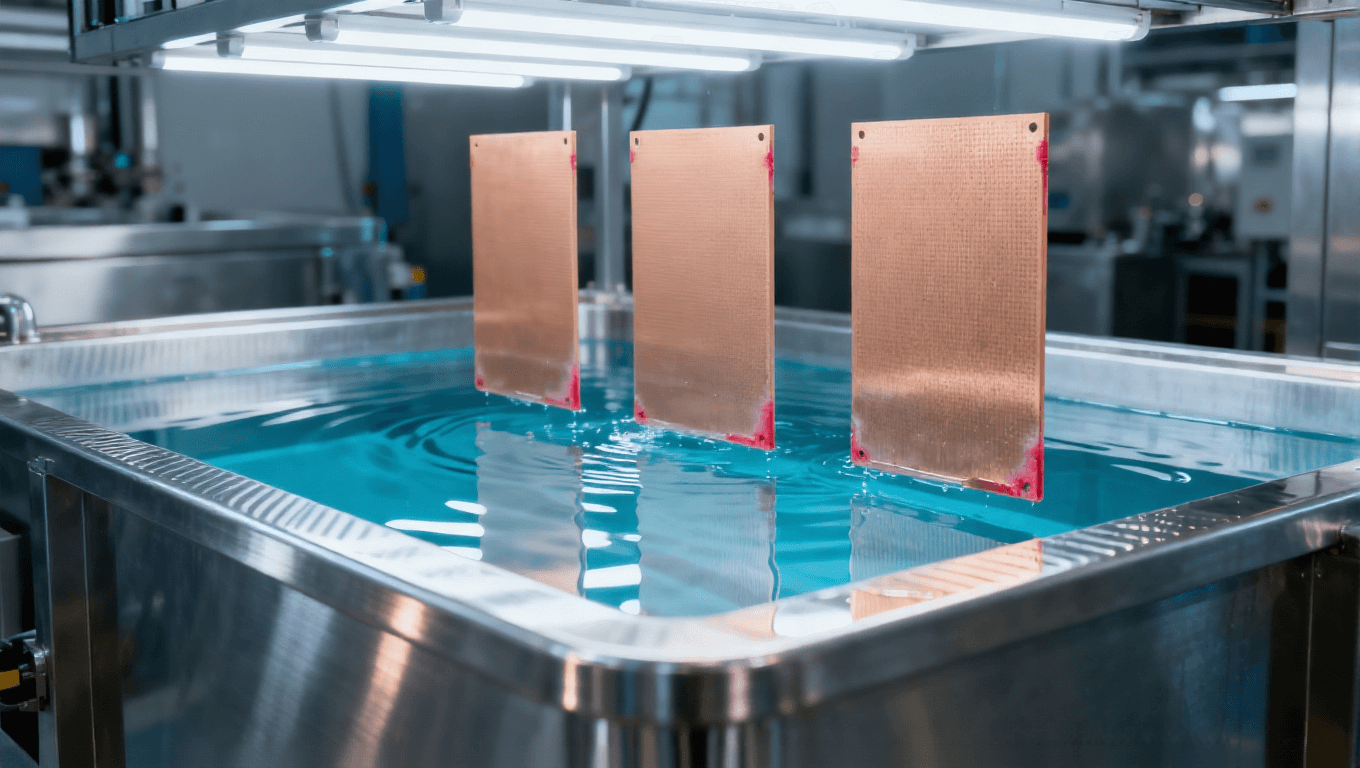

? 步驟 2：化學鍍銅（種子層形成）
將預處理后的基板浸入化學鍍銅液（主要成分：硫酸銅、甲醛、EDTA），在常溫（25-30℃）下反應 15-20 分鐘，形成 2-5μm 的均勻薄銅層。這層銅是后續電鍍的 “種子”，需保證無針孔、無漏鍍。

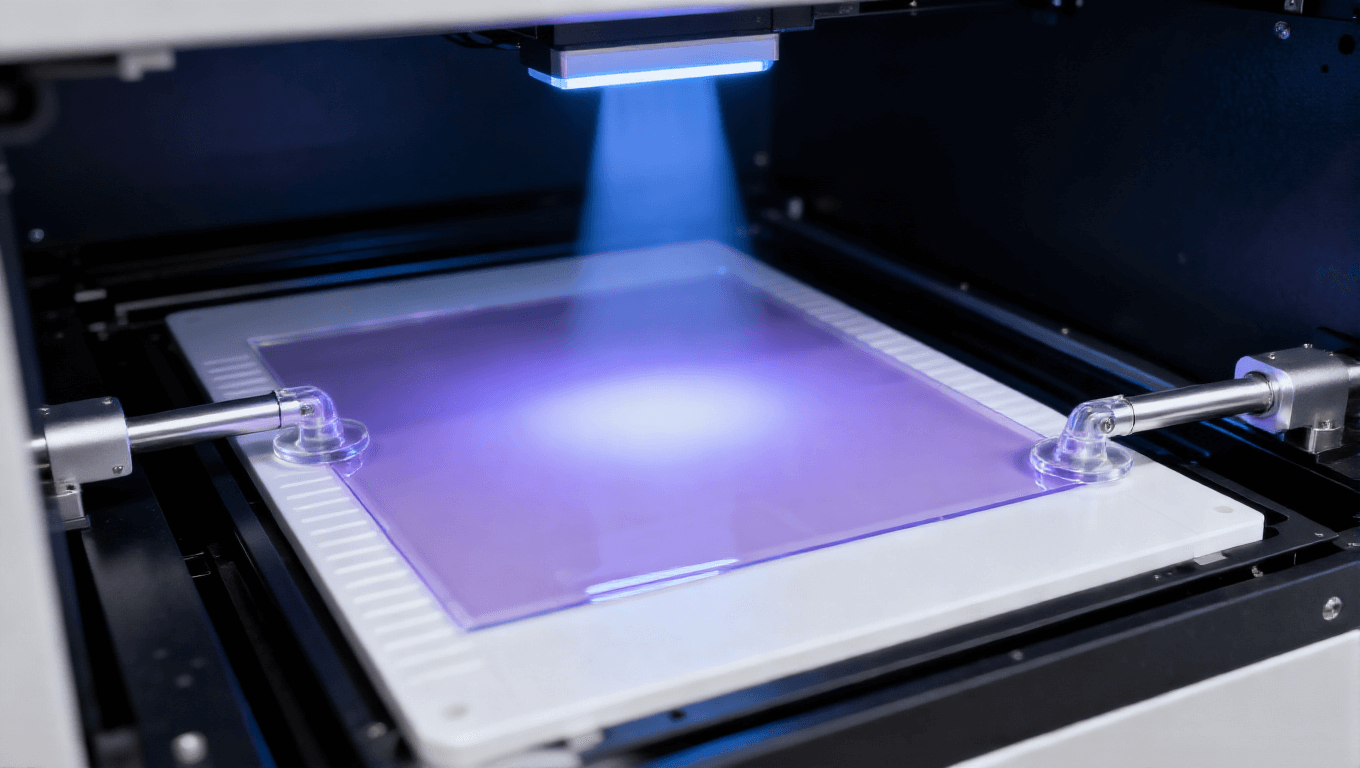

? 步驟 3：光刻膠涂覆與顯影
在化學鍍銅層表面涂覆感光光刻膠（干膜或濕膜），通過紫外光曝光（曝光能量 80-120mJ/cm2），將線路圖案轉移至光刻膠層；再用顯影液（如碳酸鈉溶液）去除未曝光區域的光刻膠，露出需電鍍加厚的線路區域。
? 步驟 4：圖形電鍍（線路加厚）
將顯影后的基板放入電鍍槽（電鍍液含硫酸銅、硫酸），以基板為陰極、純銅為陽極，通以 1-2A/dm2 的電流密度，電鍍 20-30 分鐘，使露出的銅層厚度從 2-5μm 加厚至 15-30μm（根據設計需求調整）。
? 步驟 5：光刻膠剝離
用剝離液（如氫氧化鈉溶液）去除線路表面殘留的光刻膠，此時基板表面形成 “加厚線路 + 未加厚的種子層” 兩種結構。
? 步驟 6：閃蝕（去除多余種子層）
采用弱蝕刻液（如過硫酸銨溶液）輕微蝕刻（蝕刻時間 30-60 秒），去除未被電鍍線路保護的種子層（2-5μm），最終保留完整的加厚線路。此步驟需嚴格控制蝕刻時間，避免損傷目標線路。
mSAP 在 SAP 基礎上進行了 3 處關鍵改良，以實現更高精度：
? 改良 1：超薄初始銅層制備
采用 “物理氣相沉積（PVD）+ 化學鍍銅” 復合工藝，先通過 PVD 形成 0.1-0.5μm 的金屬薄膜，再疊加化學鍍銅至 1-2μm，相比 SAP 的純化學鍍銅，初始銅層的均勻性提升 40%，為精細線路制造奠定基礎。
? 改良 2：差分蝕刻技術
傳統 SAP 的閃蝕為 “一次性蝕刻”，而 mSAP 采用 “兩次差分蝕刻”：第一次蝕刻去除大部分多余種子層，第二次用低濃度蝕刻液（如鹽酸 + 雙氧水）精細修正線路邊緣，使線路邊緣粗糙度（Ra）控制在 1μm 以下，線寬偏差縮小至 ±1μm。
? 改良 3：光刻工藝升級
采用 “深紫外光刻（DUV）” 替代傳統紫外光刻，曝光分辨率從 30μm 提升至 10μm，同時搭配高精度顯影設備，解決細線路（≤20μm）的顯影殘留問題。
為凸顯半加成法的技術優勢，需將其與 PCB 行業傳統的 “減成法”“半減成法” 進行對比，明確不同工藝的適用場景。
工藝類型 | 核心邏輯 | 線寬 / 線距能力 | 銅層均勻性 | 材料利用率 | 適用場景 |
減成法 | 基板覆銅→蝕刻去除多余銅 | ≥50μm | 較差（±10%） | 低（50%-60%） | 普通消費電子 PCB、玩具 PCB |
半減成法 | 薄銅基板→電鍍加厚→蝕刻 | 30-50μm | 一般（±8%） | 中（70%-80%） | 中端 HDI 板、路由器 PCB |
半加成法（SAP） | 無銅基板→化學鍍 + 電鍍 | 30-40μm | 良好（±5%） | 高（90%-95%） | 高端 HDI 板、服務器 PCB |
改良半加成法（mSAP） | 超薄種子層→差分蝕刻 | 15-25μm | 優秀（±3%） | 高（95% 以上） | 類載板、5G 模塊、汽車高端 PCB |
從對比可見，半加成法（尤其是 mSAP）在 “高精度”“高材料利用率” 上具有絕對優勢，但其工藝復雜度和設備投入也更高，因此主要用于高端 PCB 制造；而減成法因成本低、工藝簡單，仍適用于中低端產品。
為何半加成法能成為高端 PCB 制造的主流選擇？其核心優勢可概括為四點：
隨著智能手機、可穿戴設備的 “微型化”，PCB 線路從 “毫米級” 向 “微米級” 跨越。mSAP 工藝可實現 15μm 線寬 / 15μm 線距（甚至更細），相比傳統減成法（≥50μm），線路密度提升 3 倍以上，能在相同基板面積上集成更多元器件，滿足設備小型化需求。
半加成法的銅層形成過程為 “化學鍍（均勻覆蓋）+ 電鍍（加厚）”，銅層晶粒更細小、結晶更致密，且無傳統減成法 “蝕刻殘留” 問題。測試數據顯示，mSAP 工藝制造的 PCB 銅層抗拉強度可達 350MPa 以上，耐彎折次數（-40℃~125℃循環）比減成法產品提升 50%，適用于汽車電子、工業控制等對可靠性要求高的場景。
傳統減成法對基板表面平整度要求高，難以適配高頻基板（如 PTFE）、柔性基板（PI）等特殊材料。而半加成法的 “化學鍍銅” 可在非導體表面均勻成膜，即使是表面粗糙度較高的高頻基板，也能形成穩定的銅層。這一特性使其在 5G 通信（需高頻基板）、柔性電子（需 PI 基板）領域具有不可替代的優勢。
傳統減成法需蝕刻掉 70% 以上的覆銅，不僅浪費銅資源，還產生大量蝕刻廢液（含重金屬離子）。半加成法僅需蝕刻 “種子層”（占總銅量的 10%-20%），銅資源利用率提升至 90% 以上，蝕刻廢液排放量減少 60%，符合國家 “雙碳” 政策及 PCB 行業綠色制造趨勢。
半加成法（尤其是 mSAP）的技術優勢使其在多個高端領域實現規?；瘧?，以下為四大核心場景：
類載板是 “介于 PCB 與 IC 載板之間的高端產品”，主要用于智能手機主板（如蘋果 iPhone、華為 Mate 系列），需承載 CPU、內存等核心芯片。由于芯片引腳間距僅 0.3mm 以下，需線路精度達 20μm 以內，mSAP 工藝成為類載板制造的唯一選擇。目前全球類載板市場中，80% 以上的產品采用 mSAP 工藝，預計 2025 年市場規模將突破 50 億美元。
5G 通信模塊（如基站射頻單元、終端毫米波模塊）需使用高頻基板（如 PTFE），且線路密度高（需集成多通道信號線路）。半加成法可在 PTFE 基板表面形成穩定銅層，同時 mSAP 的精細線路能力可減少信號串擾，提升模塊通信效率。國內頭部通信企業（如華為、中興）的 5G 基站模塊已全面采用 mSAP 工藝。

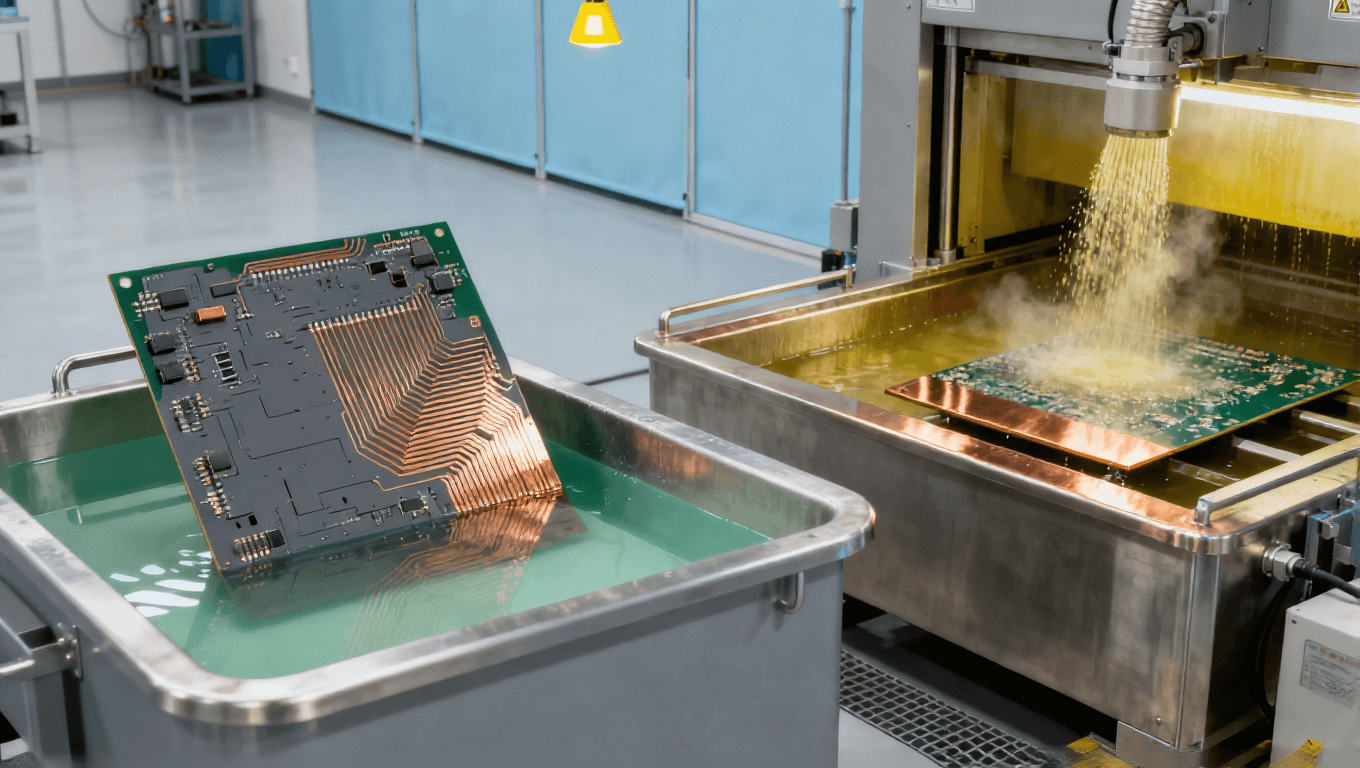

新能源汽車的車載雷達、自動駕駛控制器等組件，需在 - 40℃~150℃的極端溫度下穩定工作，且線路需耐受振動、沖擊。半加成法制造的 PCB 銅層附著力強、耐溫性好，可滿足汽車電子的 “車規級” 可靠性要求。目前特斯拉、比亞迪等車企的高端車型已采用 mSAP 工藝 PCB。

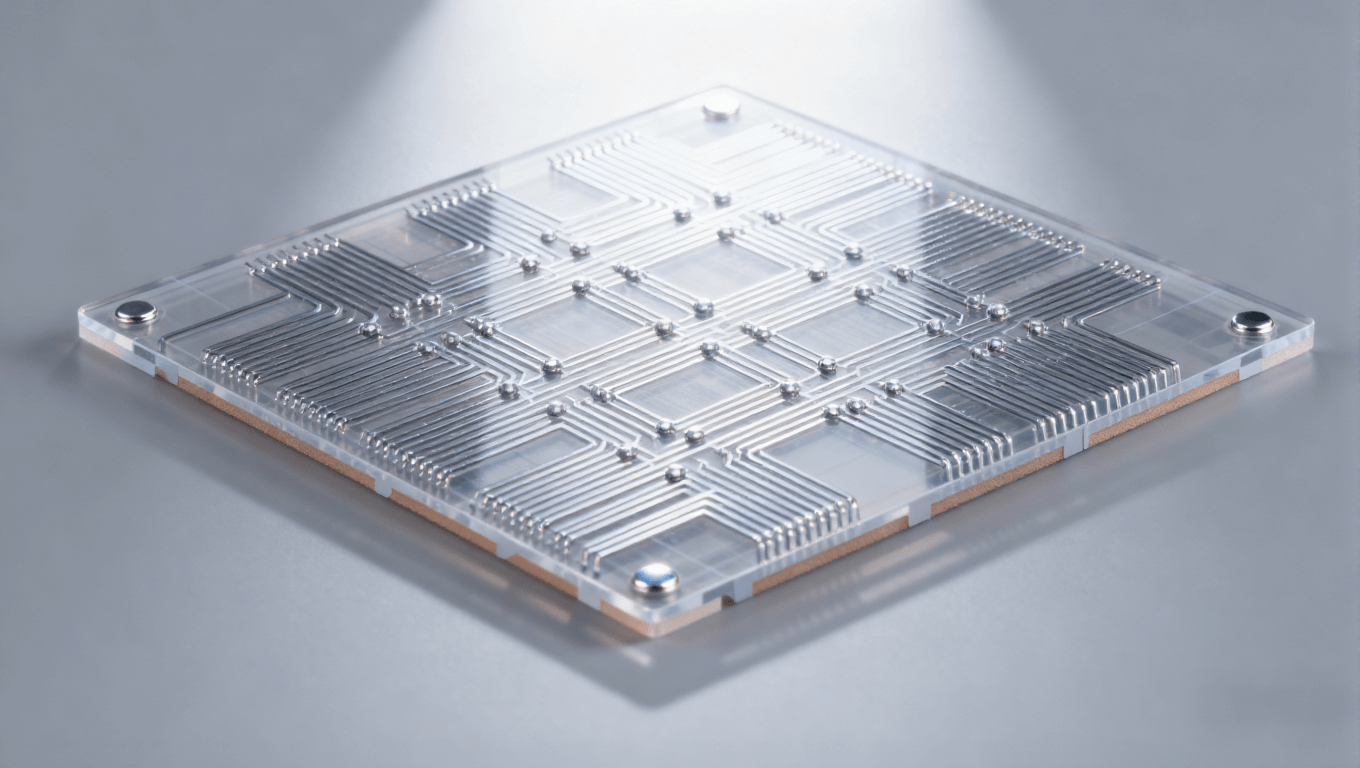

Mini/Micro LED 顯示屏的驅動板需為每顆 LED 芯片提供獨立線路，線路密度達 “每平方厘米千條以上”，線寬 / 線距需控制在 20μm 以內。mSAP 工藝的精細線路能力可精準匹配這一需求，目前三星、京東方的 Mini LED 顯示屏驅動板已采用 mSAP 工藝量產。
在半加成法量產過程中，企業常面臨 “附著力不足”“精度偏差” 等問題，以下為三大典型問題及應對方案：
? 問題表現：后續電鍍或彎折測試時，銅層出現剝離。
? 核心原因：基板預處理不徹底（表面油污殘留、粗化不足）；化學鍍銅液活性降低。
? 解決方案：
a. 優化預處理流程：增加 “等離子清洗” 環節，去除基板表面有機污染物；將微蝕深度提升至 80-120nm，增強表面粗糙度。
b. 實時監控化學鍍銅液：定期檢測鍍液濃度（硫酸銅濃度控制在 8-12g/L），每 2 小時補充一次還原劑（甲醛），確保鍍液活性穩定。
? 問題表現：顯影后線路邊緣模糊，線寬偏差超過 ±2μm。
? 核心原因：光刻膠涂覆厚度不均；曝光能量不穩定；顯影液溫度波動。
? 解決方案：
a. 采用 “狹縫涂布” 技術替代傳統輥涂，使光刻膠厚度偏差控制在 ±1μm 以內。
b. 安裝曝光能量監控儀，實時調整曝光能量（DUV 光刻控制在 100-110mJ/cm2）。
c. 為顯影槽加裝恒溫系統，將顯影液溫度穩定在 28±0.5℃。
? 問題表現：線路不同區域的銅層厚度差超過 5μm，影響電流傳導穩定性。
? 核心原因：電鍍槽內電流分布不均；電鍍液攪拌不充分。
? 解決方案：
a. 在電鍍槽內加裝 “輔助陽極”，優化電流分布，使線路邊緣與中心的電流密度差縮小至 ±0.2A/dm2。
b. 采用 “空氣攪拌 + 噴淋攪拌” 復合方式，提升電鍍液流動性，確保銅離子均勻分布。
隨著電子技術的持續迭代，半加成法工藝將向 “更精細、更融合、更綠色” 方向發展：
目前 mSAP 的線寬能力為 15-25μm，未來通過 “極紫外光刻（EUV）+ 原子層沉積（ALD）” 技術，可實現 5-10μm 的亞微米級線路，滿足 IC 載板（如先進封裝用載板）的制造需求，進一步模糊 PCB 與 IC 載板的技術邊界。
隨著 “系統級封裝（SiP）” 的普及，PCB 需與芯片封裝更緊密結合。未來半加成法將實現 “PCB - 封裝一體化” 制造，即在 PCB 制造過程中直接完成芯片的局部封裝，減少封裝環節，提升系統集成度。
一方面，將 “無氰化學鍍銅” 技術規模化應用，替代傳統含氰鍍液，減少有毒物質排放；另一方面，開發 “可回收光刻膠”，通過溶劑回收實現光刻膠的循環利用，降低材料成本與環境污染。
PCB 半加成法工藝（SAP/mSAP）是 PCB 行業從 “中低端制造” 向 “高端智造” 升級的核心技術支撐。其高精度、高可靠性的特性，不僅滿足了消費電子、5G、汽車電子等領域的高端需求，更推動了 PCB 行業的技術迭代與產業升級。
