一、高功率電子器件的散熱困局：催生熱電分離金屬基板的技術突圍

電子器件朝著小型化、高功率密度方向演進的過程中，散熱能力逐漸成為制約其性能上限與使用壽命的核心瓶頸。當功率器件長期在高溫環境下運行時，不僅會出現性能衰減、參數漂移的問題，還可能引發器件燒毀、系統宕機等嚴重故障。在這樣的技術痛點下，傳統的FR-4玻纖基板已無法滿足高功率場景的散熱需求，而融合了熱電分離技術的金屬基板，憑借其獨特的結構設計與優異的熱傳導性能，成為了高功率電子領域的核心解決方案，其中銅基板與鋁基板更是憑借各自的性能優勢，占據了金屬基板市場的主流地位。

二、金屬基板的核心認知：銅基板與鋁基板的性能基底與差異化特性

金屬基板是一類以金屬材料為基板核心、結合絕緣層與導電層形成的特殊印制電路板，其本質是通過金屬基板的高導熱性實現熱量的快速傳導與擴散，而熱電分離技術則是在此基礎上的性能升級。在金屬基板的兩大核心品類中，銅基板與鋁基板因基材特性不同，呈現出顯著的性能差異。

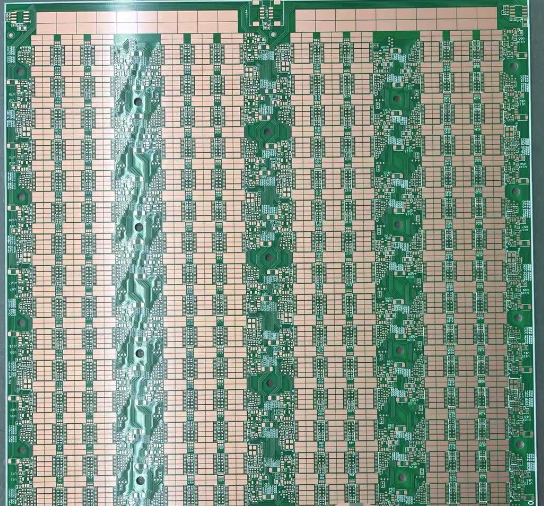

（一）鋁基板的性能特點與適用場景

鋁基板的基板核心為鋁合金材料，其導熱系數通常在 100-200W/(m?K) 之間（不同牌號鋁合金存在差異），兼具輕量化與一定的導熱能力。從結構來看，鋁基板由鋁基材層、絕緣導熱層、銅箔導電層三部分構成，其中絕緣導熱層是決定其散熱效率的關鍵，常見的絕緣層材料為環氧樹脂或陶瓷復合材料，其導熱系數一般在 1-3W/(m?K)。

鋁基板的核心優勢在于性價比突出，且鋁合金基材具備良好的加工成型性與耐腐蝕性，能夠適配多數中低功率場景的批量生產需求。在實際應用中，鋁基板廣泛用于 LED 照明燈具（如 LED 路燈、工礦燈的燈板）、小型功率電源模塊、車載低壓電子器件等領域。不過鋁基板也存在明顯短板，其導熱性能相較于銅基板存在差距，且機械強度有限，無法滿足超高功率、高機械應力的應用場景。

（二）銅基板的性能特點與適用場景

銅基板的基板核心為紫銅或黃銅材料，其導熱系數可達 380W/(m?K) 以上，是鋁基板的 2-3 倍，具備極強的熱傳導能力。銅基板的結構與鋁基板類似，但因銅基材的密度更大、硬度更高，其整體機械強度遠超鋁基板，同時銅基材的抗電磁干擾能力也更為優異。

銅基板的核心優勢集中在超高導熱性與高機械穩定性，能夠快速導出大功率器件產生的集中熱量，保障器件在高溫工況下的穩定運行。其適用場景多為高功率、高可靠性要求的領域，如工業激光電源、新能源汽車高壓電控模塊、大功率射頻器件、激光雷達發射端模組等。但銅基板也存在成本偏高、重量較大、加工難度更高的問題，因此一般用于對散熱和穩定性要求嚴苛的高端電子設備中。

（三）銅基板與鋁基板核心性能參數對比

三、熱電分離技術：解鎖金屬基板散熱能力的核心工藝

常規金屬基板的導電層與導熱層存在一定的熱耦合，即電流流經導電線路時產生的熱量會與器件工作熱量疊加，導致局部溫度過高，同時絕緣層的存在也會在一定程度上阻礙熱量傳導。而熱電分離技術則通過特殊的結構設計，將金屬基板的 “導電” 與 “導熱” 功能完全分離，實現了散熱效率的質的飛躍。

（一）熱電分離金屬基板的結構原理

熱電分離金屬基板的核心設計在于將導電線路與散熱基板進行物理隔離，其典型結構分為三層：一是獨立散熱層，即銅或鋁基材層，直接與器件的散熱面接觸，負責快速吸收并傳導熱量；二是絕緣隔離層，僅覆蓋在非散熱區域，避免散熱層與導電層之間出現短路，同時保障散熱通道的通暢；三是獨立導電層，即用于布設電路的銅箔層，僅負責傳輸電流，其產生的少量熱量可通過局部絕緣層的導熱通道傳導至散熱層。

在實際加工中，熱電分離技術會采用 “挖槽填充”“分層蝕刻” 等特殊工藝，讓功率器件的散熱焊盤直接與金屬散熱基板相連，而導電引腳則通過獨立線路連接，實現了 “電走線路、熱走基板” 的分離效果。這種結構設計可使散熱效率提升 50% 以上，同時大幅降低導電線路的熱損耗，保障電路的信號完整性。

（二）熱電分離技術對金屬基板的性能賦能

1. 散熱效率的跨越式提升：熱電分離結構消除了常規金屬基板中絕緣層對熱量傳導的阻礙，器件產生的熱量可直接傳遞至金屬散熱基板，再通過基板快速擴散至散熱模組，有效降低器件的結溫。例如，在 100W 的 LED 器件應用中，采用熱電分離鋁基板的器件結溫比常規鋁基板低 25-30℃，而熱電分離銅基板的結溫可再降低 10-15℃。

2. 電路穩定性與可靠性增強：導電層與散熱層的分離，避免了熱量對導電線路的影響，減少了線路因高溫出現的氧化、老化問題，同時降低了因熱膨脹系數不匹配導致的線路脫落風險。在新能源汽車電控模塊的長期測試中，熱電分離銅基板的電路故障率比常規金屬基板低 80% 以上。

3. 適配更高功率密度的器件：熱電分離技術打破了常規金屬基板的散熱上限，可支持功率密度超過 50W/cm2 的電子器件穩定運行，為第三代半導體（如氮化鎵、碳化硅）器件的應用提供了關鍵的基板支撐。

四、熱電分離金屬基板（銅基板 / 鋁基板）的典型應用場景

熱電分離技術與金屬基板的結合，精準匹配了多個高功率電子領域的散熱與可靠性需求，其應用場景已從傳統工業領域延伸至新能源、智能傳感等新興領域。

（一）新能源汽車高壓電控系統

新能源汽車的車載充電機（OBC）、電機控制器（MCU）、DC/DC 轉換器等高壓電控模塊，均需承受高功率、高電壓的工況，且工作環境存在振動、溫差大等挑戰。熱電分離銅基板憑借超高導熱性與高機械強度，成為此類模塊的核心基板選擇。其可快速導出電控模塊中功率器件的熱量，保障模塊在 - 40℃至 125℃的寬溫范圍內穩定運行，同時抵御車輛行駛中的機械振動，延長電控系統的使用壽命。

（二）工業激光與激光雷達領域

工業激光設備中的激光電源、激光器驅動模塊，以及車載激光雷達的發射端與接收端模組，均對散熱與信號穩定性有嚴苛要求。在激光雷達領域，發射端的激光二極管會產生大量熱量，若散熱不及時會導致激光波長漂移、功率衰減，而熱電分離鋁基板（中低功率模組）與熱電分離銅基板（高功率模組）可實現熱量的精準傳導，同時保障高頻信號的完整性，避免散熱結構對雷達測距精度的干擾。

（三）大功率 LED 照明與特種照明

在大功率 LED 路燈、球場燈、礦井防爆燈等特種照明設備中，LED 芯片的集中散熱是保障照明效果與壽命的關鍵。熱電分離鋁基板憑借性價比與輕量化優勢，成為此類場景的主流選擇。其可將 LED 芯片的熱量直接傳導至鋁基板，再通過燈體的散熱鰭片擴散，使 LED 芯片的結溫控制在 80℃以下，使用壽命延長至 5 萬小時以上，同時降低整體燈具的重量與成本。

（四）醫療電子與軍工電子領域

醫療電子中的高頻電刀、核磁共振電源模塊，以及軍工電子中的雷達發射模塊、通信基站功率放大器，均對基板的可靠性、抗干擾性有極高要求。熱電分離銅基板不僅具備優異的散熱能力，還可通過特殊的屏蔽設計增強抗電磁干擾性能，同時其高機械強度可適配軍工設備的嚴苛環境，保障設備在復雜工況下的穩定運行。

五、熱電分離金屬基板（銅基板 / 鋁基板）的選型核心要點

在實際應用中，需結合場景的功率需求、成本預算、空間限制等因素，科學選擇熱電分離銅基板或鋁基板，具體選型可遵循以下核心原則。

（一）依據功率等級與散熱需求選型

若器件單模塊功率＜50W，且對成本控制嚴格，同時空間存在輕量化要求，可優先選擇熱電分離鋁基板；若單模塊功率≥50W，或器件結溫控制要求嚴苛（需結溫＜70℃），則需選用熱電分離銅基板，保障熱量的快速導出。例如，車載激光雷達的低功率接收端模組可選用熱電分離鋁基板，而高功率發射端模組則需選用熱電分離銅基板。

（二）結合應用環境的機械與環境要求選型

若應用場景存在強振動（如車載、工業設備）、寬溫范圍（如軍工、戶外設備），需優先選擇機械強度更高的熱電分離銅基板；若場景為室內、無強振動的中低功率設備（如室內大功率 LED 燈），則熱電分離鋁基板可滿足需求，同時實現輕量化與成本控制。

（三）考量加工工藝與成本預算選型

熱電分離銅基板的加工難度更高，尤其是高精度的挖槽、絕緣層貼合工藝，會導致其成本比鋁基板高 30%-50%。因此，若項目成本預算有限，且性能需求未達到銅基板的標準，可選用熱電分離鋁基板；若為高端高可靠性設備，且預算充足，銅基板是保障性能的最優解。

（四）關注絕緣層與導熱介質的匹配選型

無論選擇銅基板還是鋁基板，熱電分離結構中的絕緣層材料與導熱介質均需與器件工況匹配。對于高頻高溫場景，需選用陶瓷基絕緣層（導熱系數＞5W/(m?K)），避免絕緣層因高溫老化；對于中低頻場景，環氧樹脂基絕緣層即可滿足需求，同時降低成本。

六、熱電分離金屬基板的技術發展趨勢

隨著第三代半導體器件、高功率智能設備的持續迭代，熱電分離金屬基板的技術發展也呈現出三大核心趨勢。

（一）復合金屬基板的研發與應用

為兼顧銅基板的高導熱性與鋁基板的輕量化，行業正研發銅鋁復合基板，通過 “銅層導熱 + 鋁層支撐” 的復合結構，實現導熱性能與輕量化的平衡，同時降低整體成本，適配新能源汽車等對重量與散熱均有高要求的場景。

（二）絕緣層材料的性能升級

新型陶瓷 - 環氧樹脂復合絕緣層、氮化鋁陶瓷絕緣層等材料正逐步替代傳統絕緣層，其導熱系數可提升至 8-15W/(m?K)，同時具備更高的耐高溫與抗老化性能，進一步強化熱電分離金屬基板的散熱與可靠性。

（三）一體化集成工藝的突破

未來熱電分離金屬基板將朝著 “基板 - 散熱模組 - 電路集成” 的一體化方向發展，通過嵌入式散熱通道、集成式屏蔽結構等設計，減少基板與散熱模組的連接損耗，同時提升電路的集成度，適配電子器件小型化的發展需求。

七、結語

熱電分離技術的出現，為金屬基板（銅基板 / 鋁基板）的散熱性能帶來了質的突破，也為高功率電子器件的性能升級提供了核心支撐。從新能源汽車的高壓電控到激光雷達的精準傳感，從工業激光的穩定輸出到特種照明的長效運行，熱電分離銅基板與鋁基板正憑借各自的性能優勢，在不同場景中發揮著不可替代的作用。隨著技術的持續迭代，熱電分離金屬基板將進一步適配更多新興電子領域的需求，成為高功率電子行業的核心技術基石。
