在醫療超聲設備向便攜式、微創化升級的浪潮中，超聲探頭的微型化成為核心研發方向，而柔性板作為探頭信號傳輸與結構適配的關鍵部件，其性能直接決定探頭的探測精度與使用壽命。但你是否正面臨這樣的困境：微型化設計中柔性板布線密度不足，導致信號衰減嚴重；選型時找不到匹配的輕薄基材，無法滿足探頭狹小安裝空間要求；對接供應商時，工程疑問提交后半天無回應，報價流程繁瑣拖延項目進度？這些痛點并非個例，據行業數據顯示，超60%的超聲探頭研發企業在微型化柔性板采購環節遭遇過技術對接不暢、交期延誤等問題，直接導致項目研發周期延長3-6個月。作為深耕PCB行業15年的團隊，我們專注超聲探頭微型化柔性板定制，用30分鐘快速報價、60分鐘工程響應、24小時技術支持的核心服務，為你破解研發與采購難題。

一、超聲探頭微型化柔性板行業痛點深析，這些風險你必須警惕

超聲探頭微型化進程中，柔性板的設計與生產面臨多重技術瓶頸，若未能精準規避，極易引發項目風險。以下三大核心痛點，是我們服務上千家醫療設備企業后總結的高頻問題：

1. 微型化與性能的矛盾，信號傳輸穩定性差

超聲探頭微型化要求柔性板尺寸不斷縮小，通常需要將板厚控制在0.1-0.2mm，布線線寬/線距壓縮至0.1mm以下。但傳統柔性板生產工藝難以實現高精度布線，容易出現線寬不均、間距偏差等問題，導致信號傳輸過程中衰減嚴重，進而影響超聲圖像的清晰度。更嚴重的是，部分供應商為滿足微型化要求，盲目縮減基材厚度，導致柔性板耐彎折性能下降，探頭反復使用后易出現線路斷裂，產品返修率高達20%以上，不僅增加生產成本，還可能影響醫療診斷的準確性。

2. 技術對接低效，研發周期無限延長

超聲探頭微型化柔性板屬于定制化產品，需要供應商與客戶的研發團隊深度配合。但很多供應商缺乏專業的工程支持團隊，面對客戶提出的特殊基材選型、阻抗匹配設計等疑問，往往需要1-2天才能給出回應；部分供應商甚至沒有明確的報價流程，客戶提交Gerber文件后，3-5天才能收到報價，嚴重拖延研發進度。更關鍵的是，若前期技術溝通存在偏差，后期生產的柔性板可能無法適配探頭結構，導致整批產品報廢，造成重大經濟損失。

3. 批量生產一致性差，交付周期無保障

當項目進入批量生產階段，部分供應商由于生產設備落后、質量管控體系不完善，無法保證柔性板的批量一致性。例如，同一批次產品的板厚偏差超過0.03mm，布線電阻波動范圍過大，導致部分探頭性能不達標；同時，一些供應商缺乏應急生產能力，遇到訂單高峰時，交付周期會從常規的7-10天延長至15-20天，影響客戶的產品上市計劃。

二、超聲探頭微型化柔性板核心技術解析，從原理到工藝的全維度突破

要解決上述痛點，必須從技術原理、材料選型、工藝流程三個核心維度進行突破。我們結合多年的PCB定制經驗，針對超聲探頭微型化需求，形成了一套成熟的技術解決方案：

1. 核心技術原理：精準匹配超聲信號傳輸需求

超聲探頭微型化柔性板的核心作用是實現超聲換能器與主機之間的信號傳輸，其技術核心在于降低信號衰減、提升抗干擾能力。我們采用高頻信號傳輸優化設計，通過阻抗匹配計算（特性阻抗控制在50Ω±10%），減少信號反射；同時，采用屏蔽層設計，有效隔絕外部電磁干擾，確保超聲信號的穩定傳輸。此外，針對微型化探頭的振動環境，我們通過有限元分析，優化柔性板的結構設計，提升其抗疲勞性能，確保在100萬次彎折后仍能正常工作。

2. 關鍵材料選型：平衡微型化與性能需求

材料選型是決定超聲探頭微型化柔性板性能的關鍵。我們根據不同探頭的使用場景，提供多種高性能基材選擇：

? 聚酰亞胺（PI）基材：具備優異的耐高溫、耐化學腐蝕性能，板厚可做到0.08-0.15mm，適用于常規微型超聲探頭，耐彎折次數可達100萬次以上；

? LCP基材：高頻傳輸性能更優， dielectric constant穩定在2.9-3.1，信號衰減比PI基材降低30%，適用于高頻超聲探頭（頻率≥10MHz）；

? 超薄復合基材：針對超微型探頭（尺寸≤5mm×5mm），我們采用PI與玻纖復合基材，在保證板厚≤0.1mm的同時，提升柔性板的剛性，避免安裝過程中出現變形。

3. 核心工藝流程與關鍵控制點

我們采用高精度柔性板生產工藝，通過全流程質量管控，確保產品性能穩定。核心工藝流程及關鍵控制點如下：

1. 基材裁切：采用激光裁切技術，裁切精度控制在±0.01mm，避免基材邊緣毛刺影響后續加工；

2. 線路制作：采用半加成法工藝，實現0.08mm線寬/線距的高精度布線，線路公差≤±0.005mm；

3. 阻抗控制：在布線過程中實時監測阻抗值，通過調整線寬、線距及基材厚度，確保阻抗精度控制在±10%以內；

4. 覆蓋膜貼合：采用熱壓貼合工藝，貼合精度≤±0.02mm，確保覆蓋膜完全覆蓋線路，提升絕緣性能；

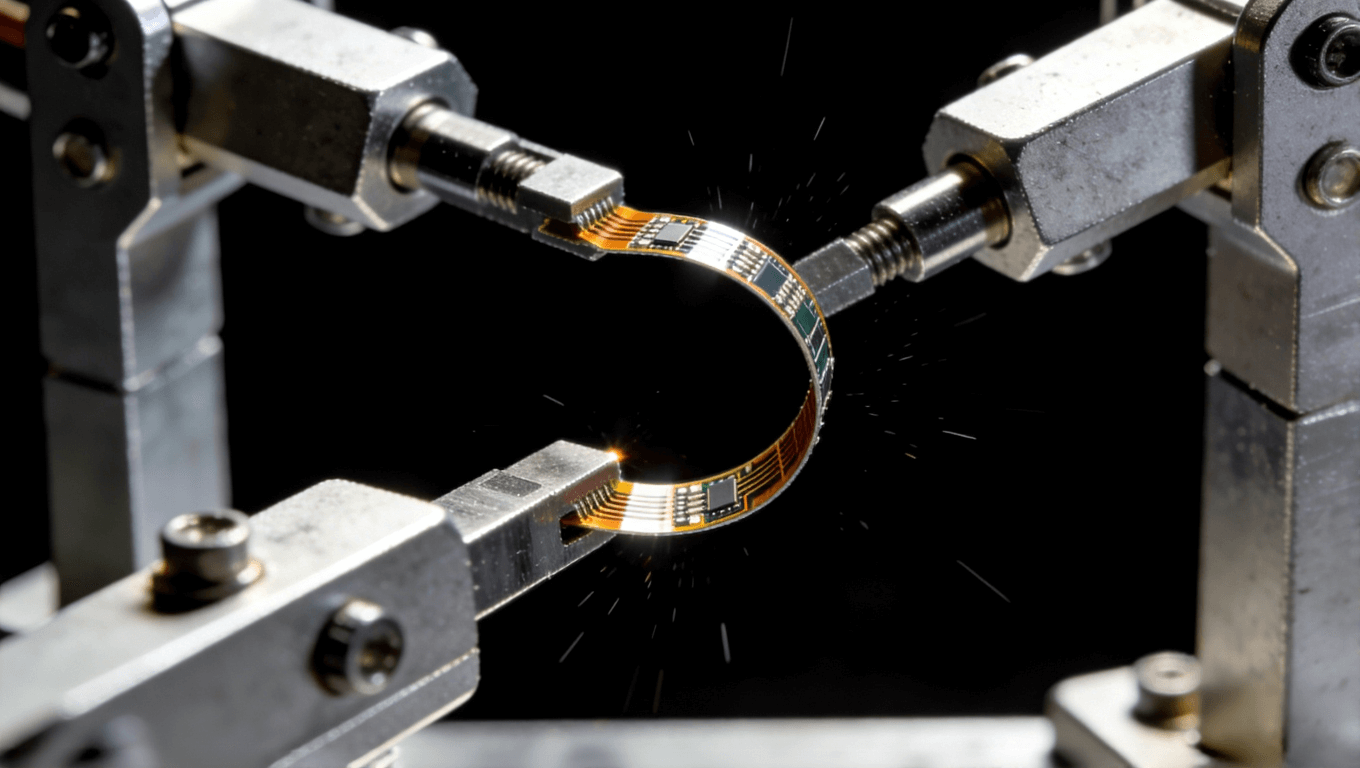

5. 彎折測試：每批次產品隨機抽取10%進行彎折測試，測試條件為彎折角度180°、彎折半徑0.5mm，連續彎折100萬次無線路斷裂為合格；

6. 最終檢驗：采用AOI自動光學檢測設備，結合人工復檢，確保產品無開路、短路、虛焊等缺陷，檢驗合格率達到99.8%。

三、成功案例：2個量化數據見證，超聲探頭微型化柔性板定制實力

多年來，我們已為多家醫療設備企業提供超聲探頭微型化柔性板定制服務，憑借專業的技術解決方案和高效的服務響應，助力客戶快速推進項目研發。以下是兩個典型成功案例：

案例1：便攜式超聲探頭柔性板定制，研發周期縮短40%

客戶需求：某醫療設備公司研發便攜式超聲探頭，需要定制一款尺寸為8mm×12mm、板厚0.12mm的柔性板，要求支持12MHz高頻信號傳輸，耐彎折次數≥80萬次，同時需要在3天內完成打樣，15天內實現批量交付。

服務過程：客戶提交需求后，我們的工程師在60分鐘內完成初步技術評估，給出基材選型建議（LCP基材）和阻抗匹配設計方案；客戶確認方案后，我們?cè)?/span>25分鐘內完成報價；打樣階段，我們優化生產流程，僅用2天就完成打樣并交付樣品；批量生產階段，通過全流程質量管控，確保產品一致性，最終在12天內完成5000件產品交付。

項目成果：柔性板信號衰減量≤5%，滿足12MHz高頻信號傳輸需求；耐彎折測試達到120萬次無斷裂，遠超客戶預期；客戶研發周期較原計劃縮短40%，產品提前3個月上市，搶占市場先機。

案例2：微創超聲探頭柔性板定制，良率提升至99.5%

客戶需求：某微創醫療設備企業研發微創超聲探頭，柔性板尺寸要求≤5mm×5mm，板厚0.1mm，線寬/線距0.08mm，此前與其他供應商合作時，存在良率低（僅75%）、技術響應慢等問題，導致項目停滯。

服務過程：客戶聯系我們后，提出了多個技術疑問，包括超薄基材選型、高精度布線實現方式等，我們的技術團隊24小時在線響應，逐一解答疑問，并安排資深工程師一對一對接，重新優化柔性板設計方案；針對客戶關注的良率問題，我們采用半加成法工藝和AOI自動檢測設備，加強全流程質量管控；同時，我們?cè)?/span>30分鐘內完成報價，為客戶提供了性價比更高的定制方案。

項目成果：最終交付的柔性板良率提升至99.5%，完全滿足微創超聲探頭的安裝和使用需求；技術對接全程高效，客戶項目停滯問題得到解決，后續批量采購時，我們通過應急生產機制，多次在客戶緊急訂單需求下，實現7天內交付，獲得客戶長期合作認可。

四、PCB項目最常見的9個疑問解答，幫你快速避坑

1. 超聲探頭微型化柔性板選用PI基材還是LCP基材更好？

若你的超聲探頭工作頻率≤8MHz，常規使用場景下，PI基材性價比更高，能滿足基本的信號傳輸和耐彎折需求；若工作頻率≥10MHz，或?qū)π盘?hào)傳輸穩定性要求極高，建議選擇LCP基材，其高頻傳輸性能更優，信號衰減更小。我們的工程師會根據你的具體項目需求，免費提供基材選型建議。

2. 如何確保微型化柔性板的布線精度？

我們采用半加成法工藝，配合高精度曝光設備和激光蝕刻技術，可實現0.08mm線寬/線距的布線精度，線路公差≤±0.005mm；同時，在生產過程中實時監測布線質量，結合AOI自動檢測設備，確保布線精度符合要求。

3. 提交需求后，多久能收到報價？

對于標準制程能力內的超聲探頭微型化柔性板產品，我們承諾在5-30分鐘內給出報價回復；若涉及特殊工藝或復雜需求，我們的工程師會在60分鐘內完成技術評估，隨后給出精準報價。

4. 打樣周期需要多久？批量交付周期呢？

常規打樣周期為2-3天，若你有緊急打樣需求，我們可安排加急生產，1天內完成打樣；批量交付周期根據訂單數量而定，常規訂單（1000-5000件）交付周期為7-10天，大批量訂單（≥10000件）交付周期為10-15天，緊急訂單可加急至5-7天交付。

5. 若對交付的產品不滿意，如何處理？

我們承諾產品質量符合合同約定標準，若你對交付的產品不滿意，可在收到產品后7天內提出異議，我們會在24小時內安排技術人員對接檢測；若確認是產品質量問題，我們將免費重新生產并加急交付，同時承擔相應的物流費用。

6. 能否提供技術支持，協助優化柔性板設計方案？

可以。我們擁有一支資深的PCB工程師團隊，具備豐富的超聲探頭微型化柔性板設計經驗，可為你提供免費的設計優化建議，包括基材選型、阻抗匹配、結構優化等，幫助你提升產品性能，降低研發風險。你只需提交初步設計方案，我們的工程師會在60分鐘內給出優化意見。

7. 柔性板的耐彎折性能能達到多少？如何驗證？

常規PI基材柔性板耐彎折次數≥100萬次，LCP基材柔性板耐彎折次數≥120萬次；我們每批次產品都會進行抽樣彎折測試，測試條件為彎折角度180°、彎折半徑0.5mm，同時會提供詳細的測試報告，確保產品耐彎折性能符合要求。

8. 批量生產時，如何保證產品一致性？

我們建立了完善的質量管控體系，從基材采購、生產加工到最終檢驗，每個環節都有嚴格的質量標準；采用高精度生產設備和AOI自動檢測設備，實現全流程自動化生產和檢測；同時，每批次產品都會進行抽樣檢測，確保板厚、線寬、阻抗等關鍵參數的偏差控制在允許范圍內，產品一致性合格率達到99.8%。

9. 咨詢報價或技術問題，需要提供哪些信息？

咨詢報價時，建議你提供Gerber文件、產品規格要求（尺寸、板厚、線寬/線距、基材類型等）、訂單數量和交付時間要求；咨詢技術問題時，可詳細說明你的項目需求、遇到的技術難點，若有初步設計方案，可一并提供，我們的工程師會根據你提供的信息，給出精準的解決方案。

五、超聲探頭微型化柔性板選型指南，精準匹配項目需求

為幫助你快速選出符合項目需求的超聲探頭微型化柔性板，我們總結了以下4個核心選型要點：

1. 明確工作頻率，匹配基材類型

根據超聲探頭的工作頻率選擇基材：低頻探頭（≤8MHz）可選擇PI基材，性價比高；高頻探頭（≥10MHz）建議選擇LCP基材，確保信號傳輸穩定性；超高頻探頭（≥20MHz）可選擇特殊復合基材，進一步降低信號衰減。

2. 結合安裝空間，確定尺寸與厚度

根據超聲探頭的內部安裝空間，精準確定柔性板的尺寸和厚度：常規微型探頭可選擇0.1-0.15mm厚的柔性板；超微型探頭（尺寸≤5mm×5mm）建議選擇0.08-0.1mm厚的超薄柔性板，同時可通過復合基材提升剛性，避免安裝變形。

3. 依據使用環境，確定耐彎折要求

若超聲探頭需要頻繁彎折（如便攜式探頭），應選擇耐彎折次數≥100萬次的柔性板，建議采用PI或LCP基材；若探頭為固定安裝，對耐彎折性能要求較低，可適當降低標準，控制成本。

4. 明確批量需求，提前規劃交付周期

若處于研發打樣階段，可選擇小批量打樣（10-50件），周期2-3天；若進入批量生產階段，需提前7-15天規劃訂單，明確交付時間，若有緊急需求，可提前與我們溝通，我們將安排加急生產。

六、選擇我們，讓超聲探頭微型化項目更快速、更可靠

在超聲探頭微型化柔性板定制領域，快速響應、專業技術、可靠品質是項目成功的關鍵。我們憑借多年的行業經驗，以客戶需求為核心，打造了全方位的服務體系，核心優勢貫穿項目全流程：

30分鐘快速報價，讓你無需長時間等待，快速推進項目預算評估；60分鐘工程響應，資深工程師團隊早晚輪班，及時解答你的技術疑問，避免研發卡殼；24小時技術支持，無論你在項目哪個階段遇到問題，都能隨時獲得專業解答；完善的質量管控體系，確保產品性能穩定、批量一致性高，降低項目風險。

選擇我們，不僅是選擇一款優質的超聲探頭微型化柔性板，更是選擇一個高效、專業的合作伙伴。我們將全程跟進你的項目，從技術方案優化、打樣生產到批量交付，提供一對一專屬服務，助力你的項目研發周期縮短30%-40%，產品更快上市；同時，我們的高性價比方案能幫你有效控制成本，提升產品市場競爭力。

現在就行動起來！立即發送郵件至sales@ipcb.cn，提交你的超聲探頭微型化柔性板需求和Gerber文件，體驗30分鐘快速報價服務；若有任何技術疑問，也可通過該郵箱聯系我們，60分鐘內必有工程師為你解答。讓我們攜手合作，攻克技術難關，推動你的項目快速落地！
