一、儲能電路板：儲能系統的核心電力載體

儲能系統的安全、高效與長效運行，始終以一塊高性能儲能電路板為核心支撐。它不是普通PCB的簡單迭代，而是專為儲能場景的大電流、高電壓、寬溫域、長壽命需求打造的定制化核心部件，直接決定儲能系統的整體性能與可靠性。

從物理功能來看，儲能電路板承擔三大核心任務：一是大功率電能傳輸，為電池簇、PCS、BMS提供低阻抗電流通路；二是信號采集與控制，完成電壓、電流、溫度等參數的精準采樣與指令傳輸；三是系統安全防護，通過電路設計與工藝保障，實現過流、過壓、過溫、短路等故障的快速響應與隔離。

與消費電子、工業控制類PCB相比，儲能電路板的工作環境更嚴苛：長期處于-40℃~85℃的寬溫區間，承受持續大電流沖擊與頻繁充放電循環，同時面臨潮濕、鹽霧、振動、沙塵等戶外/工業環境考驗。這就要求儲能電路板在材料、設計、工藝、測試全鏈條滿足高可靠、高耐候、高散熱、長壽命四大核心訴求，成為儲能系統穩定運行的“電力高速公路”。

二、儲能電路板的核心技術指標與性能要求

儲能電路板的性能邊界，直接定義了儲能系統的能力上限。行業內對儲能電路板的技術要求已形成標準化體系，核心指標覆蓋電氣、熱學、力學、環境四大維度。

1. 電氣性能要求

? 大電流承載：功率回路銅厚常規2oz6oz，高功率場景可達8oz10oz，線寬≥3mm，確保100A~500A電流穩定傳輸，壓降≤0.5V。

? 高耐壓絕緣：系統電壓48V~1500V，線間距、層間距滿足安規要求，絕緣電阻≥1000MΩ，耐擊穿電壓≥5kV。

? 低阻抗低損耗：電源分配網絡（PDN）阻抗≤5mΩ，降低發熱與能量損耗，提升系統轉換效率。

? 信號完整性：BMS采樣、通信信號無串?dāng)_，采樣精度保持±1%以內，保障電池管理精準度。

2. 熱學性能要求

? 高耐熱基材：玻璃化轉變溫度Tg≥170℃，分解溫度Td≥340℃，避免高溫下板材軟化、分層、焊盤脫落。

? 高效散熱能力：熱導率≥1.0W/(m·K)，滿負荷運行溫升≤30℃，杜絕局部熱失控風險。

? 寬溫域穩定：-40℃~125℃溫度循環后，電氣性能與機械強度無衰減，滿足10年以上使用壽命。

3. 環境與力學要求

? 耐候防護：通過96小時鹽霧測試、95%高濕測試，適配戶外、沿海、工業場景。

? 抗振動沖擊：滿足IEC 60068-2-6振動標準，運輸與運行中無器件松動、線路斷裂。

? CAF抗性：耐受導電陽極絲生長，避免高壓高濕環境下絕緣失效。

三、儲能電路板的關鍵材料選型邏輯

材料是儲能電路板可靠性的基礎，選型需匹配功率等級、工作環境、壽命要求，形成“基材+銅箔+表面處理+輔助材料”的最優組合。

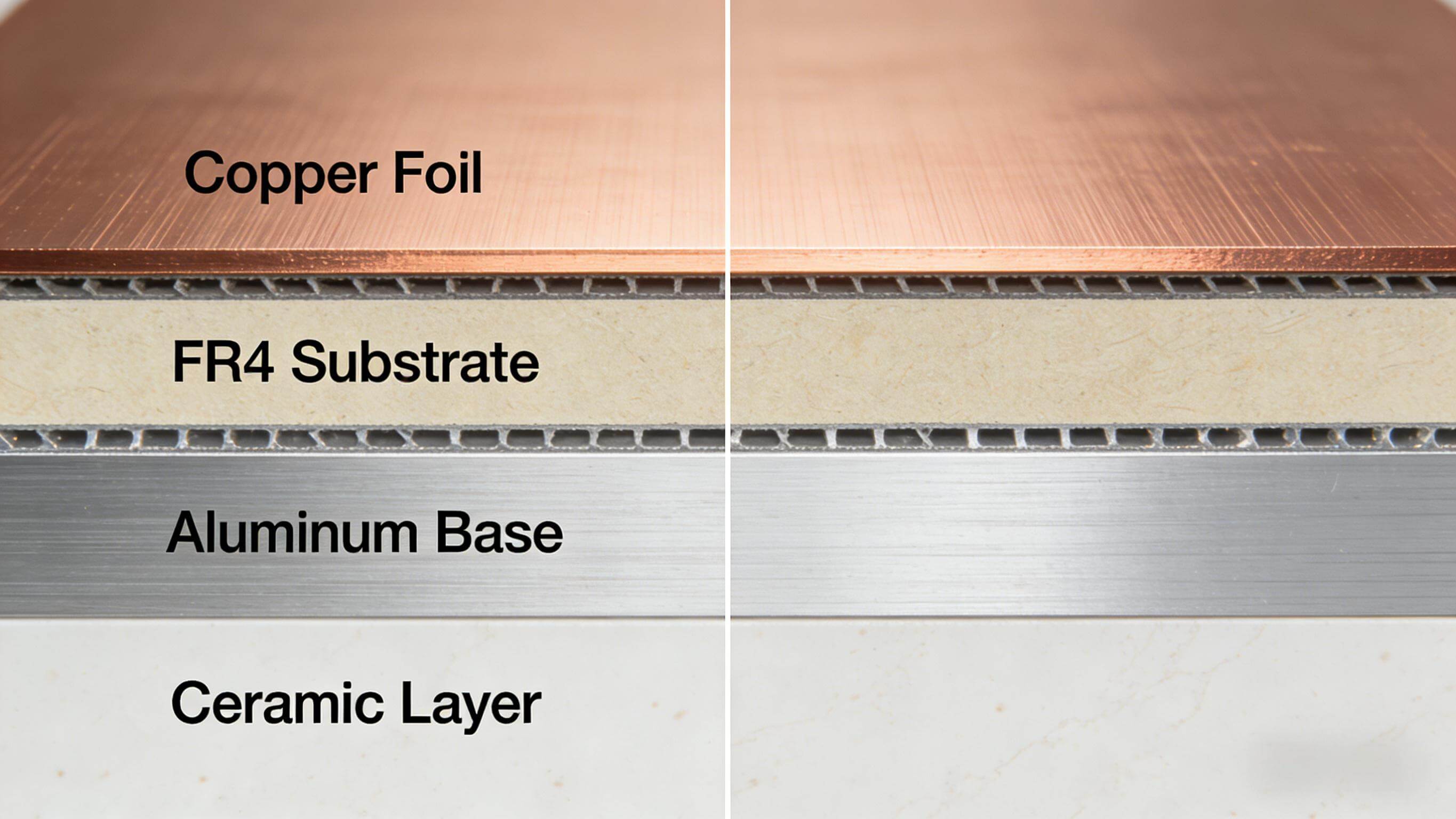

1. 基材選型：按功率與散熱需求分級

? 中低功率儲能（≤50kW）：選用高TG FR-4，Tg≥170℃，成本可控、工藝成熟，適配戶用儲能、小型工商業儲能。

? 中高功率儲能（50kW500kW）：選用鋁基覆銅板，熱導率15W/(m·K)，被動散熱效果優異，適配工商業儲能PCS模塊。

? 高功率儲能（≥500kW）：選用銅基/陶瓷基基板，熱導率200~400W/(m·K)，適配大型儲能電站、電網級儲能系統。

? 特殊場景：高頻SiC器件場景選用高頻高速材料，提升開關頻率下的信號穩定性。

2. 銅箔選型：以電流密度為核心依據

? 常規控制回路：1oz~2oz電解銅箔，滿足信號傳輸需求。

? 功率回路：3oz~6oz厚銅箔，降低電流密度與溫升。

? 超大功率場景：8oz~10oz壓延銅箔，導熱與導電性能更優，抗疲勞性更強。

3. 表面處理工藝：適配環境與可靠性

? 沉金工藝：厚度2~5μm，平整度高、抗氧化、耐焊接，適配BMS精密采樣電路。

? 噴錫工藝：成本低、導電性好，適配功率回路與連接器引腳。

? 鍍厚金：厚度5~10μm，耐鹽霧、抗腐蝕，適配戶外/沿海儲能設備。

? OSP：環保低成本，適配室內干燥環境的控制電路板。

4. 輔助材料：提升環境適應性

? 阻焊油墨：耐高溫黑色阻焊，增強輻射散熱，同時防紫外線、抗老化。

? 三防漆：丙烯酸/聚氨酯涂層，厚度25~50μm，防潮、防鹽霧、防沙塵。

? 灌封膠：環氧灌封膠，核心模塊灌封厚度≥3mm，防護等級達IP65。

四、儲能電路板的設計規范與優化要點

儲能電路板的設計是系統性工程，需兼顧電氣、熱、結構、安規，遵循“功率優先、散熱為王、信號隔離、安全冗余”的原則。

1. 布局設計：分區隔離，減少干擾

? 功率區與信號區分開：大電流功率回路與BMS采樣、通信回路物理隔離，間距≥5mm，避免電磁干擾。

? 發熱器件集中：IGBT、MOSFET、整流橋等發熱器件布局在散熱通道內，遠離精密采樣芯片。

? 對稱布局：多通道電池采樣電路對稱設計，保證采樣一致性，降低誤差。

? 安規間距：高壓與低壓回路間距≥8mm，爬電距離滿足IEC 60664標準，避免高壓擊穿。

2. 布線設計：大電流低阻抗，信號無串?dāng)_

? 功率布線：寬線+厚銅+大面積鋪銅，線寬按電流密度10~30A/mm2設計，減少走線長度。

? 接地設計：采用星形接地+多點接地結合，功率地與信號地獨立，最后單點連接，避免地環路干擾。

? 采樣布線：差分布線，等長等距，屏蔽層接地，提升抗干擾能力。

? 去耦電容：功率器件旁就近放置10μF+0.1μF去耦電容，抑制電壓紋波。

3. 熱設計：從源頭控制溫升

? 散熱銅皮：功率器件下方鋪設大面積銅皮，增加散熱面積。

? 熱過孔陣列：發熱區域密集布置熱過孔，孔徑0.30.5mm，間距12mm，將熱量傳導至底層散熱層。

? 銅塊嵌入：高功率區域嵌入銅塊，直接導出器件熱量，溫升可降低15℃以上。

? 風道匹配：布局與設備風道對齊，保證氣流順暢，提升強制風冷效率。

4. 冗余與防護設計：提升系統容錯率

? 雙路冗余：關鍵電源、通信線路雙備份，單點故障不影響系統運行。

? 浪涌防護：輸入端添加TVS管、壓敏電阻，抵御雷擊與浪涌沖擊。

? 短路保護：功率回路串聯保險絲、PTC元件，快速切斷故障電流。

五、儲能電路板的生產工藝與質量管控

儲能電路板的生產需突破厚銅、高耐壓、高散熱三大工藝難點，建立全流程質量管控體系，確保每一塊板件符合設計要求。

1. 核心生產工藝

? 厚銅蝕刻工藝：采用酸性蝕刻+分段蝕刻，控制側蝕量≤0.1mm，保證線路精度。

? 多層壓合工藝：高TG基材高溫高壓壓合，控制流膠量，避免分層與氣泡，層間對準精度±0.05mm。

? 激光鉆孔：最小孔徑0.2mm，位置精度±2μm，適配高密度互連與高壓絕緣要求。

? 脈沖電鍍：厚銅區域鍍層均勻，厚度公差±10%，提升導電與導熱一致性。

? 三防涂覆：全自動噴涂設備，涂層均勻無漏涂，滿足環境防護要求。

2. 全流程質量檢測

? AOI自動光學檢測：檢查線路開路、短路、缺口、針孔等缺陷，覆蓋率100%。

? 飛針測試：電氣通斷測試，絕緣電阻、耐壓測試，杜絕電氣故障。

? 阻抗測試：電源、信號線路阻抗精準檢測，確保電氣性能達標。

? 熱應力測試：288℃錫爐浸泡10秒，無分層、起泡、焊盤脫落。

六、儲能電路板的熱管理解決方案

熱管理是儲能電路板的核心痛點，直接決定系統壽命與安全性。行業已形成“材料+設計+結構”三位一體的熱管理方案。

1. 被動散熱方案（戶用/小型儲能）

? 高導熱鋁基板+厚銅層+熱過孔陣列，無需額外散熱器件，依靠自然對流散熱。

? 黑色阻焊油墨提升輻射散熱效率，滿負荷溫升控制在25℃以內。

2. 被動+強制風冷方案（工商業儲能）

? 厚銅設計+散熱銅皮+鋁合金散熱片，配合設備風扇強制風冷，適配50~500kW功率場景。

? 熱仿真優化風道設計，避免局部熱風滯留，整體溫升≤30℃。

3. 液冷散熱方案（大型儲能電站）

? 銅基/陶瓷基基板+集成液冷通道，熱量直接通過冷卻液導出。

? 熱冗余設計，單點散熱故障不影響整體，適配MW級高功率密度系統。

七、儲能電路板的可靠性測試與驗證體系

儲能系統要求10年以上使用壽命，儲能電路板需通過嚴苛的可靠性測試，模擬全生命周期工況。

1. 環境可靠性測試

? 高低溫循環：-55℃~125℃，500次循環，無分層、開裂、性能衰減。

? 高溫高濕：85℃/85%RH，1000小時，絕緣電阻無明顯下降。

? 鹽霧測試：5%NaCl濃度，96小時，無腐蝕、短路。

2. 機械可靠性測試

? 振動測試：10~2000Hz正弦振動，無器件松動、線路斷裂。

? 沖擊測試：1500G沖擊，3次/軸，結構完好。

3. 電氣可靠性測試

? 過流測試：1.5倍額定電流，1小時，無過熱、燒毀。

? 耐壓測試：AC 5kV，1分鐘，無擊穿、閃絡。

? CAF測試：高壓高濕環境下，監測導電陽極絲生長，確保長期絕緣安全。

八、儲能電路板的主流應用場景

儲能電路板已覆蓋全場景儲能設備，成為新能源儲能產業的核心基礎部件。

1. 戶用儲能系統

適配5~20kWh戶用儲能一體機，體積小巧、成本可控，滿足家庭光伏儲能、備用電源需求。

2. 工商業儲能系統

適配50~500kW工商業儲能柜，高功率、高散熱，助力企業峰谷套利、需求側響應。

3. 大型儲能電站

適配MW級電網儲能電站，高壓、高可靠、長壽命，支撐電網調峰、調頻、新能源消納。

4. 新能源配套儲能

光伏/風電配套儲能系統，耐受寬溫域、高濕環境，提升新能源發電穩定性。

5. 通信基站儲能

基站后備電源儲能電路板，抗振動、防鹽霧，保障通信不間斷供電。

九、儲能電路板的技術發展趨勢

隨著儲能產業向高壓、大功率、集成化、智能化升級，儲能電路板的技術迭代方向清晰明確。

1. 高壓化：系統電壓從48V/1500V向更高等級升級，電路板耐壓、絕緣設計持續優化。

2. 高功率密度：SiC/GaN寬禁帶器件普及，電路板向高頻、低寄生參數方向發展。

3. 集成化：PCB與散熱、傳感、保護功能集成，減少器件數量，提升系統可靠性。

4. 智能化：嵌入式溫度、電流傳感器，實現電路板狀態實時監測與故障預警。

5. 國產化：高TG基材、厚銅工藝、測試設備全面國產化，降低成本，保障供應鏈安全。

十、總結

儲能電路板是儲能系統的核心硬件基石，其技術水平直接影響儲能系統的安全、效率與壽命。從材料選型、電路設計、生產工藝到可靠性測試，每一個環節都需圍繞儲能場景的嚴苛需求精準打磨。

未來，隨著新能源儲能產業的高速發展，儲能電路板將向更高可靠性、更高功率密度、更優環境適應性持續升級。只有掌握核心技術、建立全鏈條質量管控體系，才能打造出適配全場景的高可靠?jī)?chǔ)能電路板，為全球綠色能源轉型提供堅實支撐。
