毫米波警報器傳感器正在泛濫傳感器中存正在半日候任務的共同特性，使其正在變化公共汽車自動保險零碎（ADAS）中的要害中心元件。毫米波警報器傳感器的功能受多個要素的反應，而PCB電路板資料就是反應傳感器通路功能的要害要素之一。為確保毫米波警報器傳感器存正在較高的穩固性和功能分歧性，就需求思忖PCB電路板資料中的諸多要害參數。白文就PCB電路板資料中反應公共汽車毫米波警報器傳感器穩固性和分歧性的多個要害參數停止了議論，綜合了該署參數如何反應傳感器的功能，從而更好的取舍適宜于公共汽車毫米波警報器的通路資料。

1. ADAS零碎中的毫米波警報器

以后，公共汽車主動駕御已變化寰球建筑界的一度搶手議題。各大公共汽車打造商及其供給商、高科技巨頭公司等紛繁矚目并躍躍欲試進入輔佐及主動駕御公共汽車市面。各國政府也對于主動駕御公共汽車連續出面了呼應的法規和規范，以推進其快捷衰弱停滯。2017年7月，全新奧迪A8正在巴塞羅那的首演，是寰球首款具有了L3級主動駕御性能的量產車型。

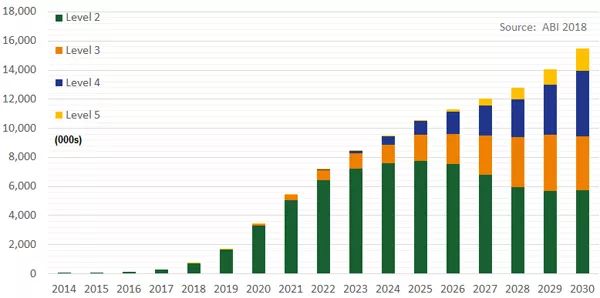

圖1、寰球公共汽車出貨量的主動化水平趨向

正在主動駕御公共汽車的一直停滯進程中，公共汽車的保險性是所有停滯的大前提，是真正完成公共汽車主動駕御的要害。各族傳感器需求共同任務來完成車輛對于四周條件高精密度低延時的監控，而毫米波警報器憑仗其牢靠的體現(如應答頑劣天氣環境)使能公共汽車保守駕御輔佐零碎(ADAS)的各族性能。該署警報器傳感器簡直是一切現正在正正在運用的公共汽車保守駕御輔佐零碎技能的根底。

公共汽車警報器傳感器次要有短間隔和中遠間隔警報器傳感器，它們的任務頻次辨別是24GHz和77GHz/79GHz。24GHz警報器傳感器的探測間隔約50m內外，間隔絕對于較短，次要用來盲點監測（BSD），變道輔佐（LCA）等。77GHz警報器傳感器的的探測間隔更長，可到達160m到230m。相比于24GHz，77GHz警報器傳感器的頻次更高、跨度變短、零碎帶寬更寬，從而進步了間隔和進度丈量的精密度和精確度，次要用來主動急迫制動（AEB）、公共汽車自順應游弋掌握（ACC）和前向防撞預警（FCW）等。77GHz公共汽車警報器的使用對于應于公共汽車主動化水平的初級階段，隨著主動駕御公共汽車的停滯，77GHz公共汽車警報器傳感器的需要和使用逐步呈下降趨向。

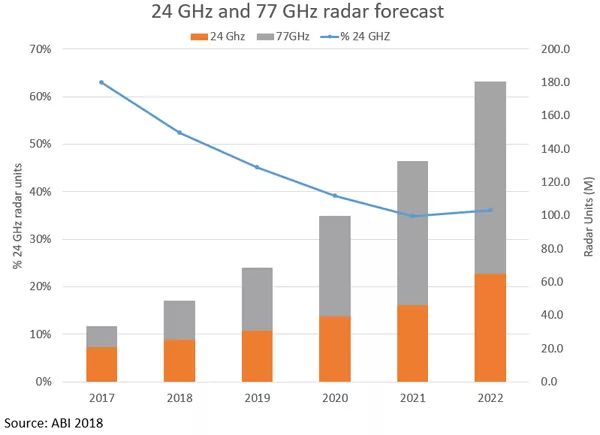

圖2、24GHz頻段與77GHz頻段公共汽車警報器傳感器的趨向

關于諸如任務正在77GHz/79GHz頻段的毫米波公共汽車警報器傳感器，因?yàn)槠湫盘?hào)的跨度很短，其通路功能和分歧性無比簡單遭到多范圍要素的反應。如何思忖和減小該署要素帶來的反應，確保警報器傳感器的功能存正在較好的分歧性就變得無比主要。對于警報器傳感器的PCB通路來講，就需求了解并思忖PCB通路資料的諸多參數以及PCB加工等帶來的對于分歧性的反應，從而更好的停止通路資料的取舍和通路設想。

2. 通路資料的思忖

公共汽車警報器傳感器正在毫米波頻段的使用，關于通路設想工事師來說，如何取舍準確的PCB資料是設想通路一開端就要面臨的應戰。毫米波頻段下因?yàn)槠淇缍容^小，通路極易簡單發作色散和發生高次模，因而一般思忖取舍較薄的PCB電路板資料；而通路資料的介電常數和消耗隨頻次的增多也變遷無比顯然，因而需求取舍正在高頻時存正在穩固介電常數和存正在極低消耗的通路資料。而介電常數值的值的取舍沒有宜較大，較大的介電常數會使設想的超導體線寬較窄，豈但增多了通路的超導體消耗，并且增多了加工難度。

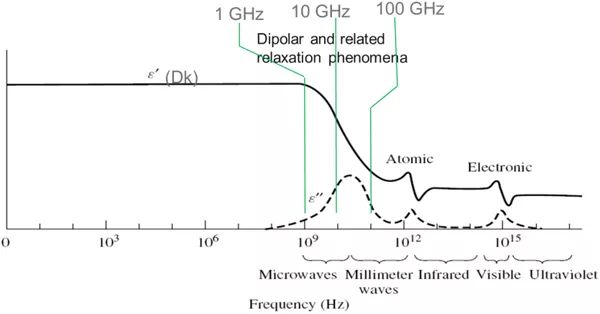

圖3、一般介質資料的Dk/Df隨頻次的變遷特點

之上的多少個思忖要素僅僅是毫米波通路設想的開端，該署要素的思忖能夠使通路可以存正在較好的功能特點。但是要使成多個相反的通路都存正在分歧的和穩固的通路功能，還需求思忖資料的其余多個要素。

2.1 介電常數分歧性

介電常數（Dk）是通路資料最主要的參數之一，也是通路設想者的一度設想起程點。正在公共汽車警報器的陣列地線設想中，囊括沒有同類型傳輸線的通路構造分寸、沒有同傳輸線的相位差或者時延，以及完成各單元地線距離掌握等都是由資料的介電常數肯定的。同一板內的介電常數的變遷會招致公共汽車警報器尤其是毫米波公共汽車警報器的收發之間具有某一相位差，反應交通中對于其余車輛或者進度的檢測精密度，形成對于其定位發生偏偏向。同聲，資料沒有同批次的介電常數的變遷更會惹起沒有同毫米波警報器零碎具有差別，反應零碎的分歧性。

介電常數（Dk）一般能夠分成資料介質的Dk和實踐通路所出現的介電常數。一般咱們把資料介質的介電常數稱為進程Dk，而實踐通路所出現的介電常數稱之為設想Dk。取舍進程Dk容差掌握較小的通路資料有益于減小零碎功能的差別和變遷。但是，關于零碎的功能分歧性，通路所出現的總的介電常數（設想Dk）更該當不值思忖。

2.2 銅箔毛糙度

家喻戶曉，資料所運用銅箔的名義毛糙度對于會對于通路的介電常數發生反應。因?yàn)殂~箔名義毛糙度的具有，使得電波正在通路中的流傳進度變慢，絕對于于無比潤滑的銅箔名義，其構成了慢波效應，從而使得通路所出現的介電常數增多。越毛糙的銅箔名義使通路所出現出的介電常數越大，而越潤滑的銅箔名義的通路介電常數越小。同聲，沒有同薄厚的資料，即便選用相反銅箔，越薄的資料上銅箔名義毛糙度對于通路介電常數的反應越大，而越厚的資料其反應越小。圖4就顯現了基于相反銅箔下的RO3003TM資料，沒有同資料薄厚所出現出的沒有同的通路介電常數（設想Dk）值。

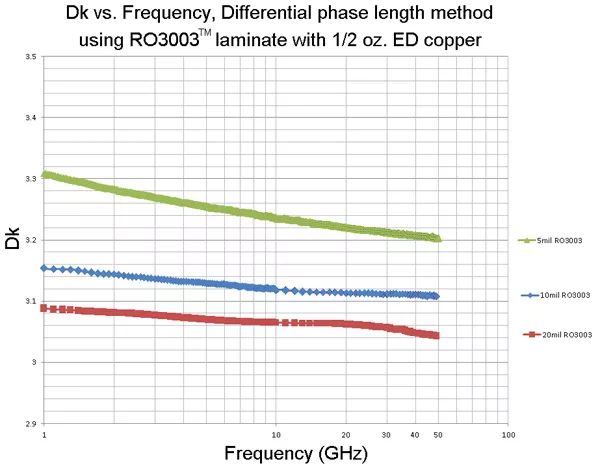

圖4、相反銅箔資料沒有同薄厚的通路介電常數（設想Dk）

大少數的PCB基材都會壓合多少種沒有同方式的銅箔，如規范電解銅（Electro Deposited copper），反轉銅（Reverse Treated copper）或者拔絲銅（Rolled copper）。規范ED銅是經過電解的形式，正在鈦鼓上逐步電解堆積成沒有同薄厚的銅箔，一般與鈦鼓平行面較為潤滑，而電解液面較為毛糙。RT銅箔也歸于電解銅，但是將與鈦鼓面相接觸銅箔名義通過解決后與基材壓合構成。拔絲銅箔是經過輥壓路機碾壓銅塊而得，陸續的輥軸碾壓能夠失去薄厚分歧性很好且名義潤滑的銅箔。

因?yàn)槭聦?shí)的銅箔消費工藝，銅箔的名義毛糙度值沒有能夠流動沒有變的，銅箔名義狀態總是以沒有同的上下崎嶇展示，如圖5所示。因而關于任何銅箔類型，銅箔的毛糙度都具有定然的變遷范疇。關于射頻微波使用，Rq或者許RMS（均方根）值一般被以為較正當?shù)你~箔毛糙度表征形式。羅杰斯公司的RO3003TM資料是被寬泛使用于77GHz公共汽車毫米波警報器的通路資料，關于RO3003TM資料的ED銅箔，其垂范的銅箔名義毛糙度的RMS值是 2.0um，銅箔毛糙度變遷的垂范值約為0.25um。越潤滑的銅箔其毛糙度變遷的值也就越小。

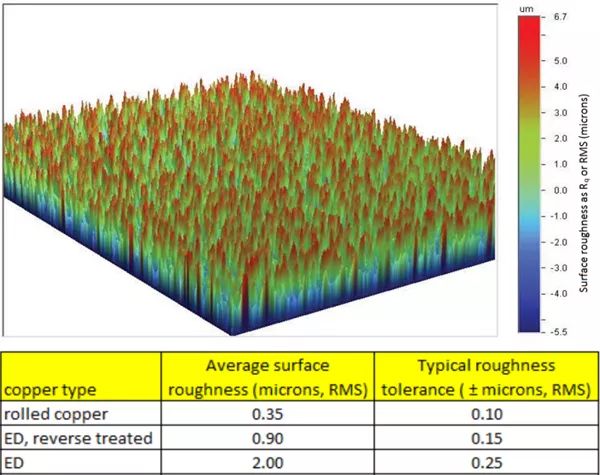

圖5、銅箔名義狀態圖及沒有同銅箔毛糙度容差

實踐使用中通路所出現出的Dk值（設想Dk）沒有只需求思忖資料進程Dk的變遷，同聲需求思忖銅箔毛糙度變遷帶來的反應。而往往被大少數工事師所疏忽的通路加工進程也會形成設想Dk的變遷。一般，設想工事師為了更為精確的設想通路而想曉得設想Dk值的變遷大小，最好的辦法就是選取多個沒有同批次資料，制造并測試多個相反通路來評價其變遷。為了更好的注明這種變遷狀況，依然選取了5mil RO3003TM資料，其工夫波長達4年的多個批次制造成50Ω微帶線測試通路的設想Dk。從圖6能夠看到，運用銅箔毛糙度RMS值為2.0um的ED銅箔的5mil RO3003TM資料，其正在77GHz時通路的設想Dk的垂范值是3.16，變遷約0.126；而運用潤滑的拔絲銅的5mil RO3003TM資料正在77GHz是通路的設想Dk垂范值是3.055，變遷約0.096。這也進一步證明了，資料進程Dk的容差越小，所運用銅箔的名義越潤滑，其最初廢品通路的設想Dk值變遷越小，通路功能分歧性也越好。

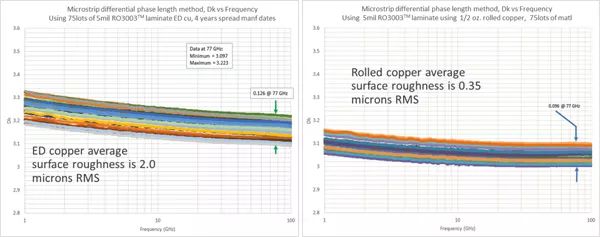

圖6、薄厚5mil RO3003TM資料沒有同銅箔下通路Dk值的變遷

2.3 介電常數隨量度變遷（TCDk）

通路資料的介電常數會隨量度變遷而發作變遷，這種隨量度變遷的參數無助于于工事師理解通路資料能夠會發作的功能上的改觀。一般把資料介電常數隨量度的變遷界說為T(mén)CDk，其變遷越小示意資料（正在量度上）功能越穩固?，F(xiàn)實通路資料的TCDk值，即便量度發作變遷也會維持流動的Dk值，其TCDk的值為0ppm/℃。但是，正在事實社會中，Dk值是會隨著通路資料量度的變遷而變遷的。只要TCDk值無比低的通路資料能力被以為是存正在隨量度穩固Dk的資料，一般TCDk的相對于值要小于50ppm/℃。當某一使用請求通路需求禁受較大的任務量度范疇，況且需求一直維持穩固的功能時---如公共汽車警報器傳感器的使用，它就需求一直維持準確的丈量精密度，且能夠任務于沒有同的任務量度下---資料的TCDk參數就是需求思忖的要害參數之一。

同一樹脂系統的兩種資料并沒有會存正在相反的TCDk特點，相似，固然PTFE是功能優異、低消耗的高頻通路資料，然而基于PTFE的沒有同通路資料，它的TCDk特點能夠就會有很大差別。一些基于PTFE的通路資料的Dk隨量度的變遷很大，TCDk值達200ppm/℃以至更高。同聲，一些基于PTFE的路線板資料能夠需要瀕臨現實形態的TCDk特點。圖7比擬了沒有同品種的通路資料的TCDk直線，顯然看到環氧樹脂系統資料存正在無比差的TCDk功能；而某些基于特別陶瓷填充的PTFE資料，就存正在較好的TCDk功能。77GHz公共汽車毫米波警報器寬泛運用的RO3003TM資料的TCDk值是-3ppm/℃。

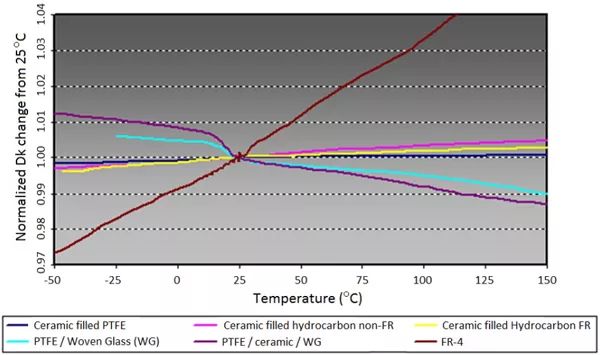

圖7、沒有同品種資料的TCDk直線

經過設想一組試驗，比擬了高TCDk資料與RO3003TM資料的沒有同TCDk值帶來的反應。測試基于設想的長短沒有同的50Ω微帶線通路來視察設想Dk和相位正在沒有同量度下的變遷狀況。測試后果如圖8所示，RO3003TM資料因?yàn)槠浯嬲跓o(wú)比小的TCDk值，正在77GHz時其Dk和通路的相位角簡直沒有任何變遷。而高TCDk資料正在77GHz時的Dk變遷達0.031，相位變遷到達17度。當運用高TCDk資料的毫米波公共汽車警報器傳感器使用正在沒有同的量度條件時，如此高的Dk和相位變遷就會重大反應零碎的分歧性。

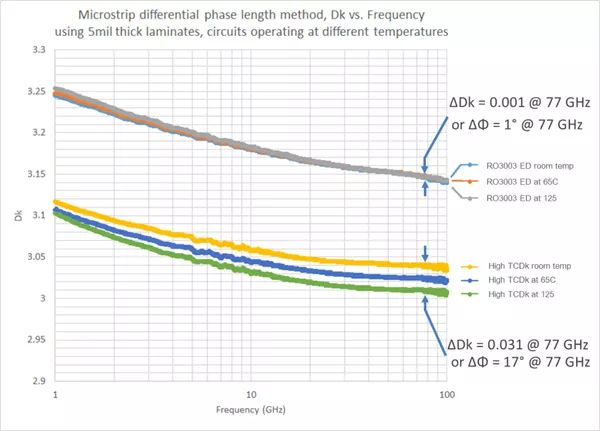

圖8、實踐通路中RO3003TM資料與高TCDk資料的功能比擬

2.4 資料的吸濕性

公共汽車警報器傳感器絕對于于其余類型傳感器的劣勢正在于能夠半日候任務正在各族頑劣天氣環境下。因而條件的變遷沒有只僅是量度的變遷，還能夠任務正在沒有同的濕度條件中。設想工事師正在取舍通路資料時往往疏忽了資料的吸濕性，而現實上資料的吸濕性關于通路的功能和零碎的分歧性也是至關主要的。資料較低的吸濕功能夠減小通路中介人電常數及消耗的變遷，從而使通路維持簡直相反的通路功能，確保警報器傳感器的定位沒有會涌現偏偏向。

羅杰斯的RO3003TM資料能寬泛使用于77GHz公共汽車毫米波警報器中，低的吸濕性也是內中的一度主要緣由。那里異樣以5mil RO3003TM資料為例來比擬資料吸濕性關于通路設想Dk和消耗的反應。正在基于IPC-TM-650 2.6.2.1國內規范測得的RO3003TM資料的吸濕率僅為0.04%，而所比擬的此外一種資料的吸濕率是0.3%。經過長短沒有同的50Ω微帶線的形式測試通路的介電常數Dk和消耗，能夠看到RO3003TM資料正在70GHz頻次下時的Dk和消耗辨別僅變遷0.005和0.13dB/inch；而存正在0.3%高吸濕率的資料的通路Dk和消耗變遷到達0.04和0.81dB/inch。如此高的Dk和消耗的變遷做作會惹起警報器傳感器功能的沒有分歧性，正在實踐使用中形成偏偏向。

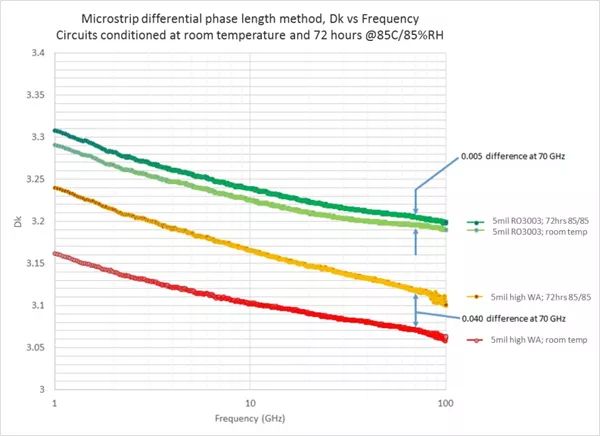

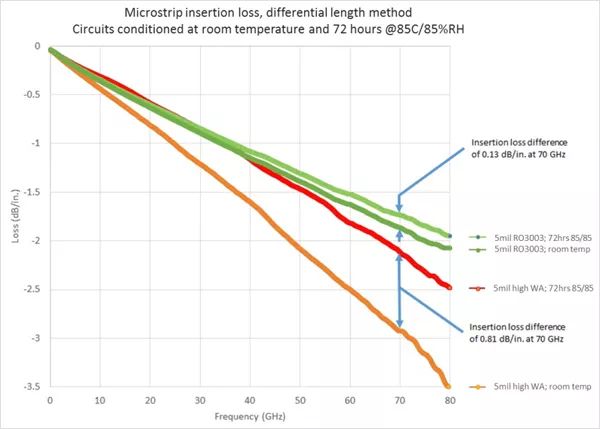

圖9、實踐50Ω微帶通路中RO3003TM資料與高吸水率資料的功能比擬

2.5 玻璃布纖維效應

正在通路資料中一般會增添玻璃布來增多資料的構造強度，那樣無助于于進步資料的機器穩固性。然而通路資料中的玻璃布會反應該資料的介電常數（Dk）隨著地位的變遷。這種Dk的變遷是由玻璃布特部分情理交錯構造形成的，發作正在無比小的海域且以周期性的形式出現。也就是說，玻璃布中玻璃纖維編織形的交疊處及小的住口空兒海域的Dk值會有沒有同，如圖10示例。一般，玻璃布或者玻璃纖維的Dk約為6，而住口空兒海域的Dk由資料樹脂系統的Dk值決議，比方3。當具有兩束玻璃纖維彼此交疊時，這時的Dk值最大；而住口空兒海域沒有玻璃纖維的具有，這時的Dk最小；僅有單束玻璃纖維是Dk值從中。

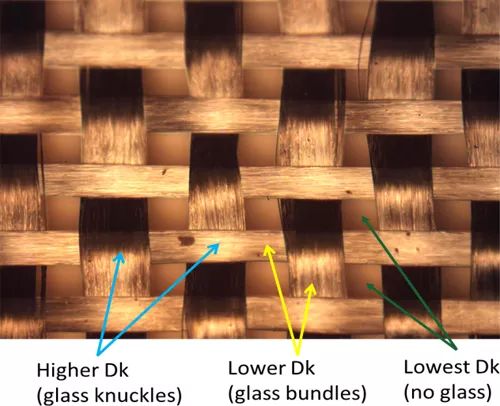

圖10、玻璃布纖維彼此交疊構成的沒有同Dk值

當含有該類玻璃布的資料僅使用于較廣播段次時，因?yàn)樾盘?hào)跨度較長，簡直對于通路功能沒有會形成反應。而當資料使用于高頻毫米波頻次時，通路功能就會遭到定然的反應。以介電常數Dk為3.0、薄厚5mil的通路資料為例，當資料使用于77GHz毫米波電路板時，所設想的50歐姆微帶線的幅度是12mil。罕見通路資料中大于12mil的玻璃布的交疊與空兒住口是無比罕見的。正在實踐通路中，如圖12左所示，當微帶線辨別在于玻璃纖維束或者空兒上方時，因?yàn)镈k的沒有同這時同一設想的沒有同通路的阻抗就具有定然差別，從而反應通路的分歧性；異樣，即便在于圖11右所示狀況，Dk也具有周期的變遷，招致同一微帶線通路的阻抗也會周期的變遷，進而反應通路的相位，反應零碎的分歧性。

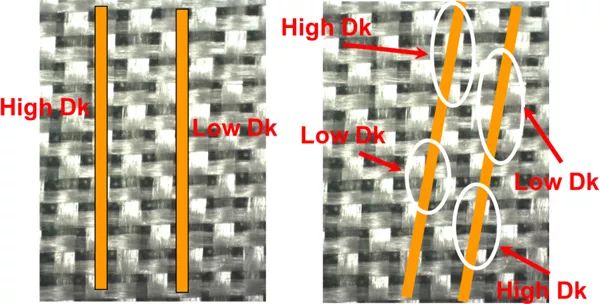

圖11、路線通過沒有同海域的Dk的變遷

正由于玻璃布帶來的這種高頻的玻纖效應，為了盡能夠減小這種反應，正在思忖使用于如77GHz公共汽車毫米波警報器的資料時，應取舍沒有含有玻璃布的通路資料。

3. 論斷

主動駕御公共汽車將變化公共汽車事業將來停滯的力點和位置，而毫米波警報器傳感器的共同劣勢使其變化主動駕御公共汽車沒有可短少的元件，且無助于于主動駕御公共汽車變化能夠。PCB電路板資料是毫米波警報器傳感器的根底，取舍穩固介電常數、低消耗特點的資料是設想毫米波警報器傳感器的起程點。但是為了使警報器傳感器存正在穩固分歧的通路功能，資料所運用銅箔類型及銅箔的名義毛糙度、介電常數隨量度的變遷、資料的吸濕性、以及資料能否含有玻璃布而帶來玻纖效應等都需求思忖，從而確保傳感器對于物體和進度的準確檢測和定位。
