針對芯片socket的定制，有幾點我們需要了解。

1、socket的用途：

首先我們需要了解，socket的使用用途：測試、老化還是燒錄？

2、需要提供的資料以及測試參數：

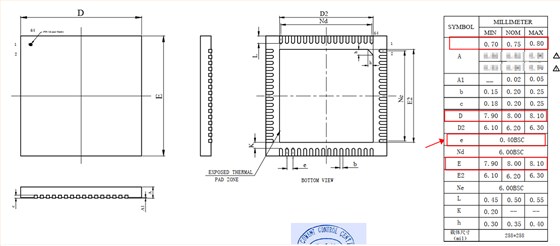

芯片規格書

A:必須包括以下參數：管腳間距、芯片尺寸、厚度等;

B:測試的參數指標：溫度、頻率、電流、電壓等；

老化座還需提供老化持續時長；

射頻類芯片頻率的插損、回?fù)p；

3、如果是用來作性能測試使用，那么是做測試座還是測試治具呢？

可以先了解一下測試座和測試治具的區別是什么？

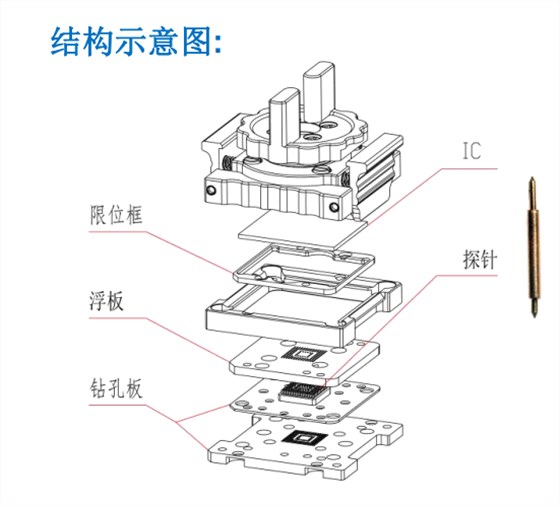

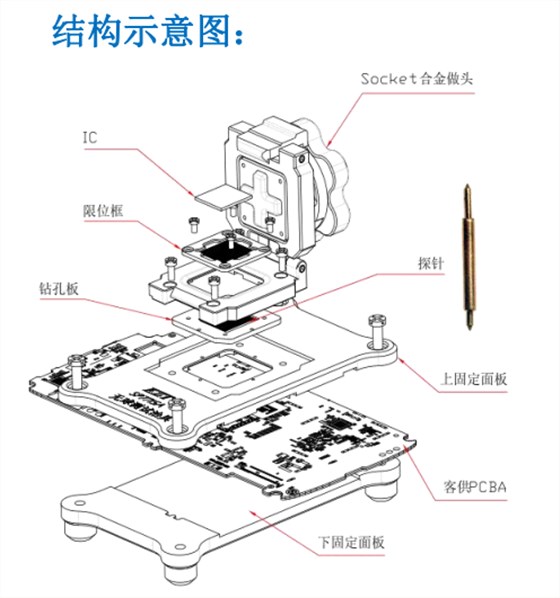

請參考以下兩種的結構示意圖：(左圖為測試座，右圖為測試治具）

根據以上結構圖示我們可以看出，二者的區別在于，測試座（左圖）是客戶根據我們的socket布板圖來layout PCB,而測試治具（右圖）是我們根據客戶現有的PCB板來設計治具裝上測試socket.

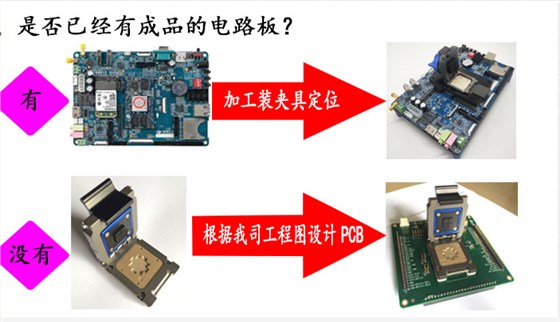

主要依據客戶的測試情況，如果有現成PCBA板，那就可以直接在在客供的PCB板上，拆下待測的芯片，在對應位置裝上socket做成治具。

而如果沒有測試板，那就需要根據我們的socket布板圖來重新layout PCB了。
