蛇形板載天線是無線通訊模塊應用最廣泛的一種天線類型，應用在藍牙、WiFi、ZigBee等對性能要求不高、但對空間要求比較高的領域。今天就讓億佰特小編給我們普及一下蛇形板載天線的相關常識
       作為天線工程師，每次給前端電路工程師調試規劃天線的時分都會好奇的問到：
       ●  為啥這個天線要搞成這個形狀？
       ●  這些折彎間有什么講究，比方折彎次數、折彎的間距。。。
       ●  為什么要選擇性的layout在PCB板的某些區域？
       其實我們在做板載蛇形天線規劃并沒有這些說法，捉住其基本原理，然后能夠根據板載所給凈空區、結合天線周圍環境如金屬、大電容、電感、屏蔽罩等實際狀況，天馬行空的“作畫”滿意規劃要求即可。
       一、原理

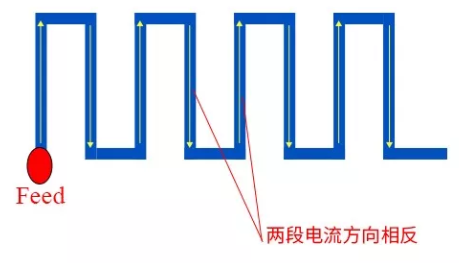

       1、蛇形天線的電流分布如下圖所示：

圖1 蛇形天線電流方向剖析
       從圖中能夠看出、蛇形走線的相鄰兩個折彎上電流巨細持平、方向相反；從電磁場發生的原理，假如蛇形走線相鄰兩個折彎無限接近時，電磁輻射完全抵消，不對外輻射能量，增益很差。故在規劃走線的時分一定要結合給定的天線“凈空區”平衡天線面積與小型化要求，不能沒有原則的退讓，以獻身天線的增益來換取產品的漂亮。

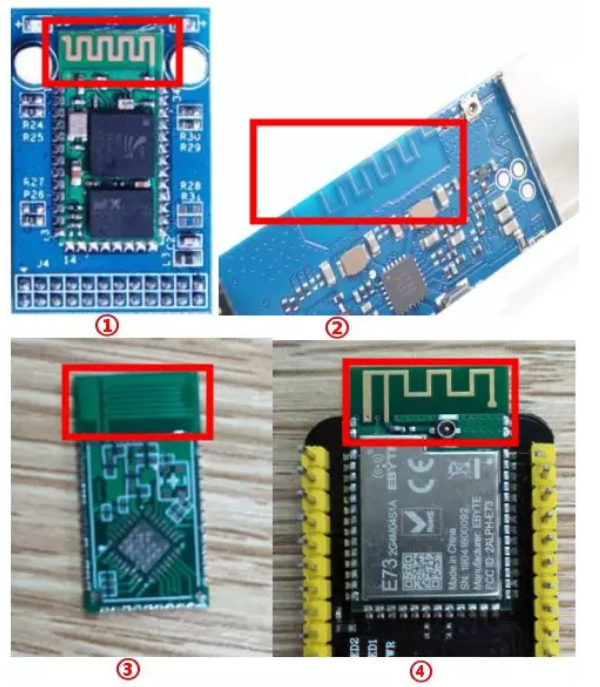

　　2、當前常見的蛇形天線主要有以下幾種，如圖：

圖①、②為一般的單極蛇形天線。圖③為帶寄生的蛇形走線，寄生單元能夠增加帶寬。圖④為單極蛇形的變形-倒F天
      二、實例規劃演示

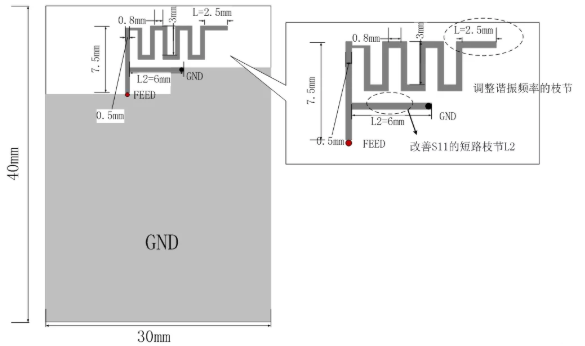

      現在我們以B類結構為例，來簡單的規劃一個2.45GHz的B類天線結構模型，天線每一段的彎折狀況及個段的結構如下：

圖3 天線初始尺度設置

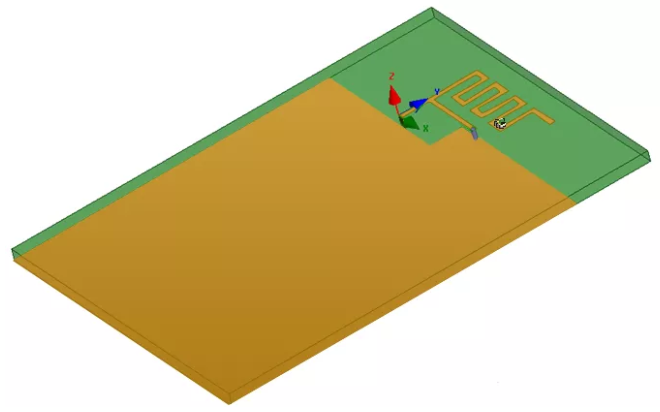

        HFSS模型樹立要注意，因?yàn)楸疚乃?guī)劃的為單極子天線，因而規劃中要充分考慮地平面對天線的影響，地平面需要有足夠大的面積，以使得天線能夠獲得較好鏡像，完成f射，模型如下：

圖4 HFSS模型

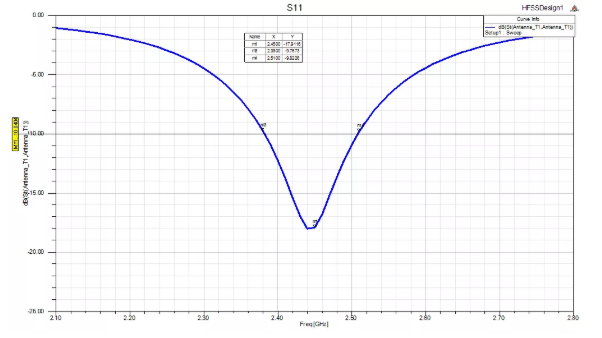

           回波損耗S11仿真：

圖5 S11仿真成果
       從仿真圖中能夠看出，S11的仿真結構是比較好的，完全能夠達到2.45GHz的作業頻段和帶寬要求。

       或許有的朋友會有疑問，因?yàn)橛行┡笥咽翘炀€的初學者或許經驗不足，或許設置初始尺度時經驗不足，然后導致初始尺度的仿真結構較差，比方作業頻點與預期的偏差較大，S11太大等等，這些狀況都是存在的?，F(xiàn)在我們就來剖析下出現這類狀況的時分我們應該怎么來解決：

       1、作業頻點調整
       天線的諧振頻段是由天線的有用電流途徑長度決議的，因而要調整作業頻段，就要考慮從天線的物理長度入手。
       通常，我們規劃中需要在蛇形天線的結尾預留一段用變量表示的枝節，如下圖所示最右端所標明長度為L的枝節，做優化時，只需要簡單的改變此段長度即可，例如，我現在在剛剛樹立的模型上做一個示例，令L別離等于1.5mm，2mm，2.5mm和3mm時，來求解其對應的作業頻段，求解成果如下：

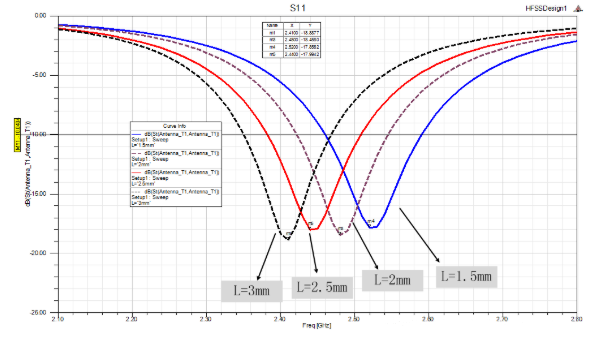

圖6 L的長度對諧振頻點的影響

       從圖中看到，L變化時，天線的諧振頻點也會發生非常顯著的變化，跟著L減小，天線的諧振頻率隨之下降。
       2、 S11改善
       S11的決議因素是天線的輸入阻抗，通常，單極子天線默許的輸入阻抗為50歐姆，當所規劃的天線輸入阻抗無限接近50歐姆時，則S11將迫臨無限小，反之，當輸入阻抗違背50歐姆時，則S11將變差，換句話說，輸入阻抗違背50歐姆越大，則S11越差。對于本文中所規劃的天線結構，如下圖所示的L2短路枝節，能夠經過調整L2的長度來改變天線在2.45GHz頻段上的輸入阻抗巨細，進而調整S11參數。我現在在模型上做一個示例，令L2別離等于4mm，4.5mm，5mm，5.5mm和6mm，來看其對應的S11的值，仿真成果如下：

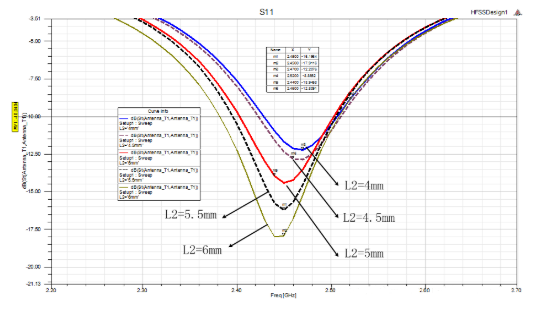

圖7 短路枝節L2對S11的影響
       從圖中看出，L2長度發生變化時，天線的諧振頻率幾乎堅持不變，但是S11卻有非常顯著的變化，跟著L2長度增加，S11逐步變好。
       因而實際規劃中，能夠經過調整短路枝節來改善S11參數。
       蛇形天線的結構多種多樣，各位朋友一定要翻開思路，測驗不同的彎折方法，將會收獲意想不到的成果。
