透明電路板SMT焊接注意事項：溫度控制、焊膏選擇與缺陷解決指南

拿到一塊透明電路板樣品，第一反應多半是 "真漂亮"—— 線路在透亮的基材上清晰可見，比傳統 FR-4 的綠色阻焊層清爽太多。但真正上手開始 SMT 貼片焊接，問題就來了：烙鐵溫度稍微高一點，板邊直接泛黃；換低溫焊錫，流動性又差，焊完板上留了好幾個 "小疙瘩"。

這不是手藝問題，是透明電路板 SMT 焊接注意事項和傳統 PCB 完全不在一個維度上。本文從材料特性出發，把焊接全流程中那些容易被忽略的細節逐一拆解。

一、透明電路板為什么 "不好焊"—— 先搞清楚材料脾氣

透明電路板之所以透明，是因?yàn)榛膹?/span> FR-4 的環氧玻璃布換成了高透光材料。目前市面上談?wù)摰?"透明 PCB"，絕大多數是PET基材的柔性電路板，透光率可以拉到 85%-95%。也有少數使用透明聚酰亞胺（CPI）或玻璃基板。

三種基材的焊接耐受度：

與傳統 FR-4 的核心差異在于：FR-4 扛 260°C 高溫 "跟玩似的"，波峰焊、回流焊隨便造；而 PET 基材的透明電路板對溫度極其敏感，焊接窗口非常窄。這是所有透明電路板 SMT 焊接注意事項的出發點 ——溫度控制是第一道防線。

二、焊前準備：選對材料就成功了一半

焊膏怎么選 —— 低溫合金的利弊權衡

PET 基板的SMT 貼片必須使用低溫焊膏，常見的是 SnBi 合金（鉍錫合金），熔點約 138°C。但低溫焊膏有個明顯的短板：流動性比標準 SAC305 差。

在實際操作中，這意味著：

? 印刷時更容易出現少錫或拉尖

? 回流后焊點表面不夠光滑，光澤度偏低

? 焊點的機械強度低于 SAC305

一個容易被忽略的致命隱患：SnBi 合金在100°C 以上環境長期服役時，鉍相會持續粗化，焊點逐漸脆化。這意味著常溫下測試全 PASS 的產品，如果在密閉高溫機箱內運行幾個月，焊點可能會陸續開裂。如果你的產品工作環境溫度持續高于 100°C，要么換 CPI 基材搭配常規 SAC305 焊膏，要么考慮使用各向異性導電膠（ACA）替代焊接。

一個常見的判斷邏輯：如果你的產品需要在高溫環境長期運行，PET 基板 + 低溫焊膏的組合可能不夠可靠 —— 這時候要么換 CPI 基材，要么考慮用導電粘合劑替代焊接。

鋼網設計的調整思路

由于低溫焊膏流動性差，鋼網開孔可能需要做微調。對于 0.5mm 及以下的細間距元件，可考慮將模板孔徑適當減小，以避免焊膏擠出過多導致短路。但具體調整幅度需要根據實際焊膏型號和板廠工藝能力來定，沒有放之四海而皆準的數值。

焊盤表面處理：OSP 還是 ENIG？

PET 柔性透明 PCB 的 SMT 焊接，表面處理通常推薦 OSP 或 ENIG。不推薦鍍銀工藝，因?yàn)殂y離子容易擴散。OSP 成本更低，但存儲期限短、不耐多次回流；ENIG 價格更高，但可焊性更穩定。如果你的透明電路板需要多次返工或雙面貼裝，ENIG 是更省心的選擇。

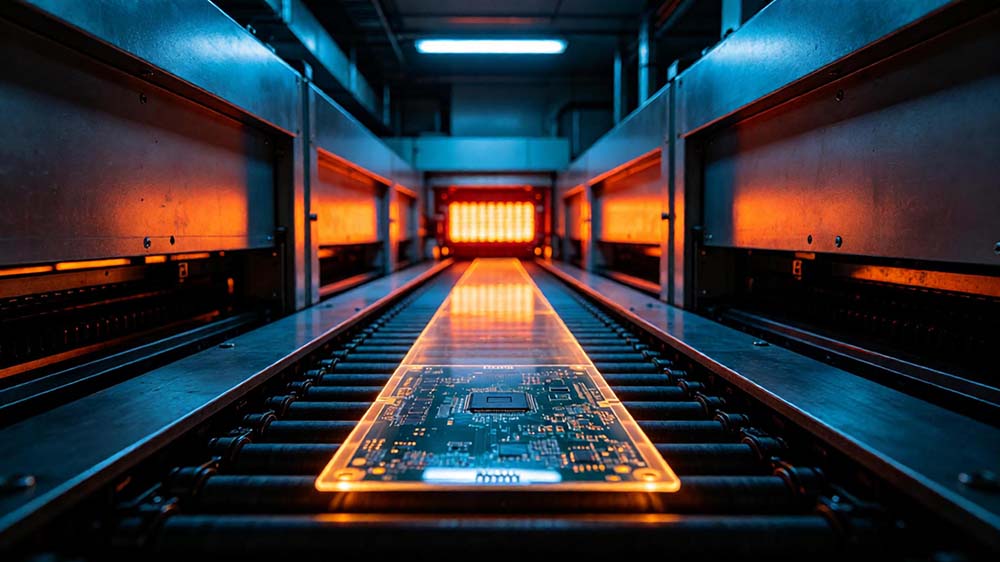

三、回流焊溫度曲線：別拿 PET 當 FR-4 用

這是透明電路板 SMT 焊接注意事項中最容易翻車的環節。

PET 基板的推薦思路：回流焊溫度必須控制在 150°C 以下。具體來說：

? 峰值溫度：138-145°C（剛好超過 SnBi 焊膏熔點）

? 預熱區：升溫速率控制在 1-2°C/s，避免熱沖擊

? 液相以上時間（TAL）：建議控制在30-60 秒以?xún)?nèi)。這是比峰值溫度更關鍵的參數 —— 峰值沒超但 TAL 拉到 90 秒，熱累積照樣會讓 PET 基材泛黃、焊盤結合力下降。在沒有現成經驗數據時，以 30-45 秒為起點做 DOE 驗證，比照搬 FR-4 的 60-90 秒窗口要穩妥得多。

CPI 和玻璃基板就沒這么 "嬌氣"，可以走常規的無鉛回流焊曲線 —— 預熱 150-200°C 持續 60-120 秒，回流區峰值 230-255°C。

一個常見的翻車場景：工程師習慣了 FR-4 的工藝窗口，直接把同一套溫度曲線套到 PET 透明板上。結果過爐出來，板子泛黃、翹曲，甚至焊盤脫落。這種情況通常發生在項目從傳統板切換到透明板、但工藝參數沒跟著調整的時候。

為什么會這樣：PET 的玻璃化轉變溫度僅約 80°C，意味著在 80°C 以上基材就開始軟化。常規回流焊的預熱區就已經遠超這個溫度，基材在爐子里相當于 "烤軟了再焊"—— 不變形才怪。

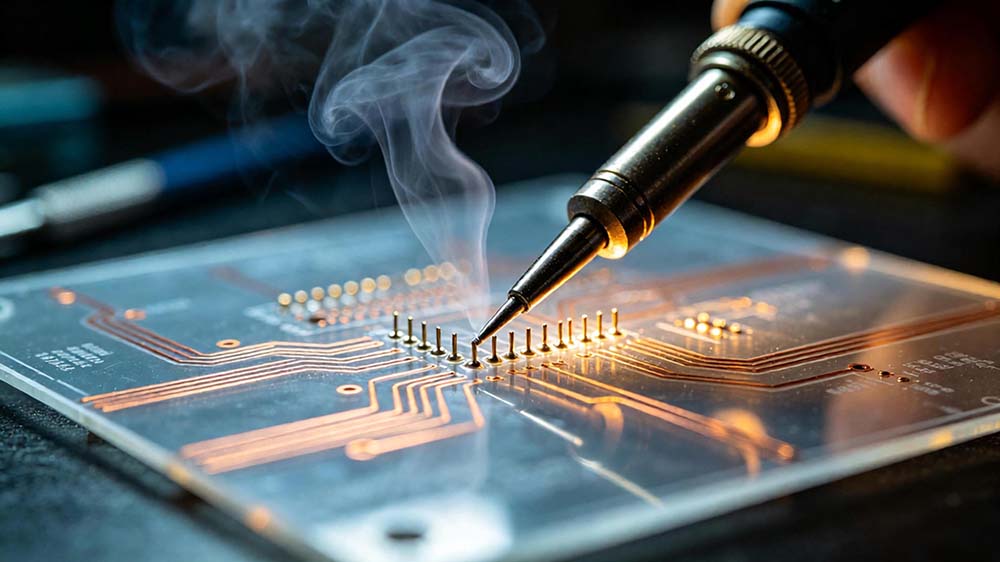

四、手工焊接透明 PCB：那些沒人明說的坑

很多研發打樣場景不會開鋼網走回流焊，而是手工焊接。這時候的透明電路板 SMT 焊接注意事項又不一樣。

烙鐵溫度和焊錫選型：如果用手工焊接 PET 透明板，烙鐵溫度建議控制在 260°C 以下，配合低溫焊錫絲使用。有用戶分享過真實經歷："普通烙鐵溫度稍微高一點，板邊直接泛黃，嚇得我趕緊換低溫焊錫"。

為什么透明板更容易 "起疙瘩"：低溫焊錫流動性差，手工焊接時焊錫不容易鋪展開，容易在焊盤上堆成 "小疙瘩"。這不是手藝問題，是材料本身的物理特性決定的。解決方案：適當延長烙鐵在焊盤上的停留時間（但要注意不能燒壞基材），或者使用助焊劑來改善潤濕性。

返工時的致命風險：透明基材比 FR-4 軟得多。有工程師反映："吸錫槍一加熱，基材直接粘了一小塊在吸頭上，好好一塊板就這么廢了"。返工透明 PCB 時，建議用熱風槍從背面加熱，而不是直接用吸錫槍接觸焊盤。

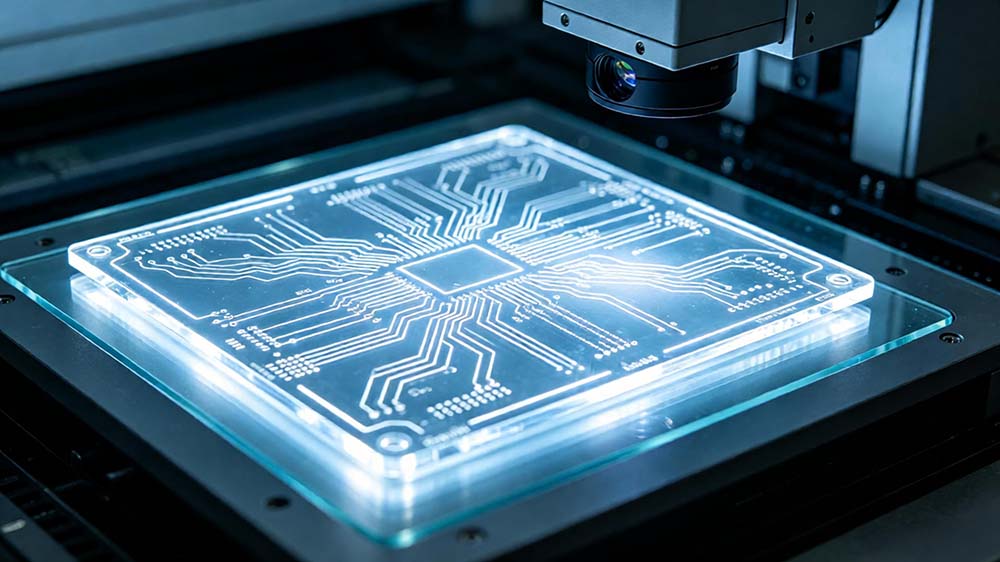

五、焊后檢測：透明帶來的 "視覺陷阱"

透明基板在檢測環節有個特殊問題：外觀缺陷在透明板上比在綠板上更顯眼。

在綠色阻焊板上無關緊要的微小瑕疵，在透明電子產品上可能直接表現為可見的偽影 —— 降低透光率、增加霧影。這意味著透明電路板的質檢標準不能直接照搬傳統 PCB。

AOI 檢測的光源調整：傳統 AOI 設備的光源設置是為不透明 PCB 優化的。透明基板會改變光的透射和反射特性，可能導致誤判率上升。實際操作中，可能需要調整光源角度或強度，或者采用背光照明方式。

目檢時容易被忽略的問題：透明板讓線路一目了然，但也讓焊點周?chē)闹竸埩糇兊酶语@眼。焊接完成后必須徹底清洗，否則殘留物在透明基材上會非常明顯，影響產品外觀。

六、常見焊接缺陷及排查邏輯（附?jīng)Q策分支）

一個重要的決策邏輯：遇到焊接缺陷時，不要一上來就調設備參數。先確認基材類型 —— 如果是 PET，90% 的問題都源于溫度過高。先把溫度降下來，再談其他優化。而如果缺陷發生在客戶端、產品已經運行了幾個月，優先排查環境溫度是否超過了 SnBi 合金的可靠工作區間。

七、總結：透明電路板 SMT 焊接的核心原則

回顧全文，透明電路板 SMT 焊接注意事項可以歸結為三條核心原則：

第一，材料決定工藝。PET、CPI、玻璃三種基材的焊接窗口完全不同，拿到板子第一件事是確認基材類型，而不是直接套用經驗參數。

第二，溫度是最大變量。PET 透明板的焊接溫度必須嚴格控制在 150°C 以下，液相以上時間（TAL）緊盯 30-60 秒?yún)^(qū)間 —— 這是所有操作的前提，沒有例外。

第三，接受 "不一樣"。透明板的焊點光澤度、流動性、機械強度都和傳統 PCB 不同。這不是質量問題，是材料特性。試圖用 FR-4 的標準來要求 PET 透明板，只會陷入不斷返工的循環。如果產品環境溫度長期超過 100°C，從一開始就該選 CPI 基材，而不是在 PET 上死磕低溫焊膏。

透明電路板確實好看，但好看的前提是 "焊得好"。希望這份透明電路板SMT焊接注意事項能幫你少踩幾個坑。
