透明電路板透光率低怎么辦？從材料到工藝的完整解決思路

透明電路板的透光率問題，幾乎是每個剛接觸這類產品的工程師都會遇到的坎。

市面上宣稱透光率能到 85% 甚至 90% 以上的透明 PCB，真到了自己手里，打樣出來一看 —— 霧蒙蒙的，或者某個區域明顯發暗。明明選的是透明基材，走線也盡量避開了可視區，結果還是不理想。

這種情況很常見。透明電路板透光率低的背后，往往不是單一因素造成的。下面從實際生產角度，拆解幾個關鍵方向。

先搞清楚：透光率低，問題到底出在哪

很多人第一反應是 “基材不行”，其實不完全對。

透明電路板透光率低的原因通常集中在三個方面：

基材本身的光學性能。普通 FR4 由玻纖布和環氧樹脂組成，本身就不透明。即便換成透明材料，不同材質的透光率差異也很大 ——PET 透光率可以做到 85% 以上但耐溫只有 80℃左右，透明 PI 耐熱好但成本高且透光率大約 85%，玻璃透光率能到 92% 但脆。選錯了材料，后面再怎么優化都有限。

線路和導電層的遮擋。銅本身不透明，但如果導體面積比控制在 10% 以下，整體透明度可以做到 80% 以上。問題是很多設計壓根沒算過這個比例，走線密密麻麻，透光率自然上不去。

工藝過程中的損傷。這是最容易被忽略的。透明基材表面極其光滑，粗化處理稍微過一點就會發霧；壓合時樹脂流動不均或產生氣泡，會直接散射光線；焊接時助焊劑殘留、高溫發黃，都可能導致產品報廢。

弄清楚了原因，再來看怎么解決。

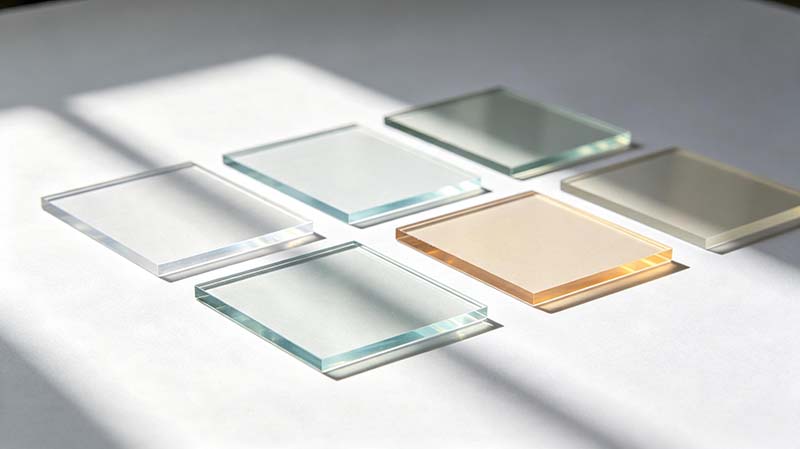

材料層面：基材和導電材料的搭配要算賬

基材的選擇不光是看透光率數字。

對于剛性透明板，PC 基材是當前比較成熟的選擇，透光率能做到 88% 以上。光學級 PC 的抗沖擊性比玻璃好得多，透光率也能超過 88%。如果對耐溫有要求，可以考慮透明環氧樹脂體系，通過調整樹脂配方來實現透光。

柔性透明板方面，PET 薄膜是目前最成熟的方案，透明 FPC 透光率可達 85%-88%。但 PET 的玻璃化轉變溫度只有 80℃左右，過回流焊的時候要小心。透明 PI 耐熱能到 200℃以上，能走標準回流焊工藝，就是貴一些。

導電材料這塊，常見的幾種方案各有取舍：

? ITO（氧化銦錫） ：透光率約 85%，方阻 10-50Ω/sq，應用最廣但脆，彎曲半徑小于 5mm 時電阻會飆升

? 銀納米線：透光率約 90%，柔性好，適合曲面和可穿戴設備

? 金屬網格：透光率約 82%，方阻最低（0.5-2Ω/sq），適合大尺寸應用

沒有完美的材料，只有合適的搭配。透明 PCB 透光率改善的第一步，就是根據產品的溫度環境、彎曲要求和成本預算，把材料和工藝的賬算清楚。

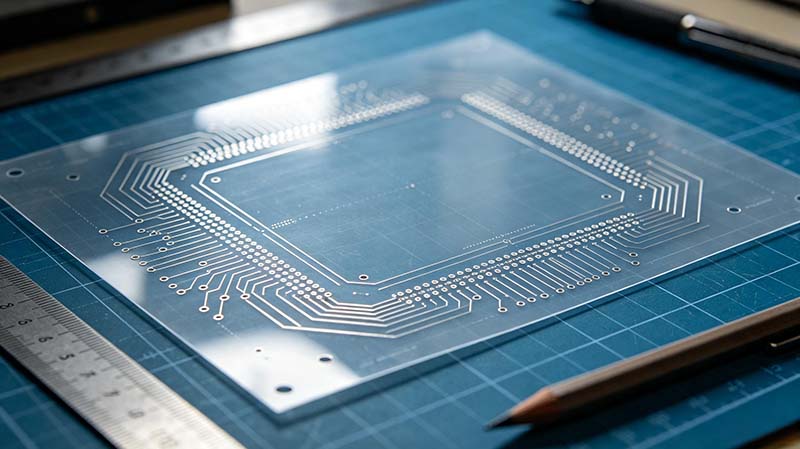

設計層面：走線密度和視覺區的平衡

設計階段能做的工作，往往比后期補救更有效。

控制導線覆蓋率是個硬指標。設計時需要盡量降低導線密度來提升透明度，常用的做法是把信號線繞開關鍵視覺區域。對于必須穿過可視區的走線，盡量做細 —— 導電層厚度在 1 微米的情況下，細線加工相對容易，對提高光線透過率是有利的。

層數要克制。透明多層板的層間對準誤差要求比傳統 PCB 嚴格得多 —— 需小于 10μm，傳統 PCB 是 25μm。而且每多一層，膠層就多一層，透光率就會往下掉。能用單層就不用雙層，能用雙層就別上多層。更簡單的疊層結構能提供更好的光學性能和良率。

過孔和焊盤的設計也要考慮透光影響。焊盤尺寸適當縮小可以減少遮擋。如果可能，把密集布線和焊盤安排在非可視區域。

工藝層面：那些容易被忽略的細節

工藝控制是透明電路板透光率低問題的高發區，也是最能體現經驗差距的地方。

壓合工藝是最關鍵的環節之一。透明基材對溫度、壓力非常敏感，壓合參數需要專門調試。普通 FR4 的壓合壓力一般在 1-1.2MPa，透明板往往需要提高到 1.5-2MPa。壓力不夠，樹脂流動不充分會產生氣泡 —— 氣泡會導致光散射，直接拉低透明度。壓力太大又可能把基材壓出應力紋。

粗化處理是個兩難問題。透明基材表面光滑，化學粗化效果不如 FR4 理想，附著力容易出問題。但粗化過度又會造成局部發霧、透光性下降。這里沒有標準答案，只能針對具體材料做工藝窗口的摸索。有案例顯示，通過調整粗化液濃度、增加前處理時間，可以把良率從 80% 以下恢復到 95% 以上。

清潔度的要求也比普通板高得多。透明基材上任何微小的污染 —— 指紋、灰塵、殘膠 —— 在最終產品里都會被放大。處理流程中必須嚴防劃傷和表面污染。

UV 固化膠的使用也要注意。采用紫外固化膠時，透光率可能會下降 3%-5%。如果對透光率要求極高，可以考慮光學膠（OCR），但成本會增加約 40%。

表面處理：鍍層選不對，透明度白費

表面處理這個環節，很多人習慣性地沿用 FR4 的經驗，結果踩坑。

傳統厚層噴錫或沉金會明顯遮擋光線。對于透明板，優先選擇透明導電涂層（如 ITO 膜濺射）或薄層高純度沉金，金層厚度控制在 0.1μm 以下。這樣既能保證可焊性，又不會過度影響透光。

AR 涂層是另一個值得考慮的選項。它能把反射率從 8% 降到 1% 以下，同時提升表面硬度。反射率降下來，視覺上的通透感會明顯改善 —— 有時候透光率數字沒變，但人眼看著就是更透了。

AF 涂層（防指紋）對于消費類產品也很有價值，能減少指紋污染，維持美觀。

需要注意的是，OSP（有機保焊膜）在透明板上做起來比較麻煩，膜厚難控制，放置時間稍長就容易發黃。沉銀對濕度和硫化氣體敏感，透明基材上更容易變色。這些工藝在選型時要提前評估。

檢測和驗證：透明板有透明的測法

普通 FR4 的品檢方法，搬到透明板上不一定好用。

首先，外觀檢驗的標準要換。普通 FR4 表面有顏色，輕微的粗化不均、鍍層斑點肉眼不容易察覺。但透明板是透光的，任何微小缺陷都會被放大。建議換用透光燈檢查，而不是僅靠肉眼和普通光源。

其次，焊接檢測有特殊性。透明焊盤用 AOI（自動光學檢測）直接識別比較困難，可能需要引入紅外熱成像定位或?qū)щ娔z預置技術。

另外，霧度這個指標值得關注。透光率數值高不代表視覺效果好 —— 如果霧度超過 3%，在側光下字符邊緣就可能出現暈影。行業經驗顯示，霧度控制在 1.5% 以內的涂層，基本不會對標準 AOI 造成額外誤檢。選材和工藝優化時，透光率和霧度要一起看。

透明電路板這條路，說到底是在光學性能和電氣性能之間找平衡。透明 PCB 透光率改善沒有捷徑，但每一步優化都算數。
