    • 12層工控HDI電路板

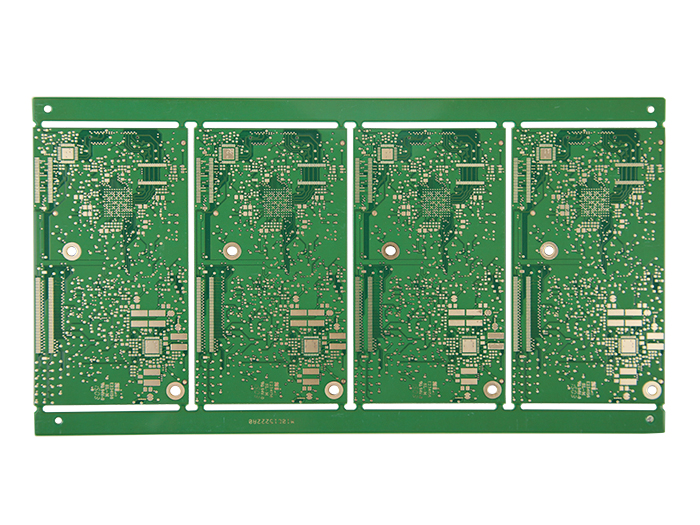

      12層工控HDI電路板

      品      名:十二層二階HDI電路板
      板      材:FR-4
      層      數:12層
      板      厚:1.0mm
      銅      厚:1OZ
      顏      色:綠油白字
      表面工藝:沉金+OSP
      最小線寬/線距:3mil/3mil
      最小孔徑:機械孔0.2mm,激光孔0.1mm
      特殊工藝: 有盲埋孔
      用      途: 智能數碼產品

      產品詳情 技術參數

      阻焊工序是在板子的表面增加一層阻焊層。這層阻焊層稱為阻焊劑(Solder Mask)或稱阻焊油墨,俗稱綠油。其作用主要是防止導體線路等不應有的上錫,防止線路之間因潮氣、化學品等原因引起的短路,生產和裝配過程中不良操作造成的斷路、絕緣以及抵抗各種惡劣環境,保證印制板的功能等。

      原理:目前PCB廠家使用的這層油墨基本上都采用液態感光油墨。其制作原理與線路圖形轉移有部分的相似。它同樣是利用菲林遮擋曝光,將阻焊圖形轉移到PCB表面。其具體流程如下:前處理 》涂覆 》預烘 》曝光 》顯影》UV固化 》熱固化

      與此工序相關聯的是soldmask文件,其涉及到的工藝能力包含了阻焊對位精度、綠油橋的大小、過孔的制作方式、阻焊的厚度等等參數。同時阻焊油墨的質量還會對后期的表面處理、SMT貼裝、保存及使用壽命帶來很大的影響。加上其整個工序制作時間長、制作方式多,所以是PCB生產的一個重要工序。

      我司專業從事PCB制造有多年豐富的PCB制造經驗,致力于以
      合理的價格為全球客戶提供快速、高品質的PCB板,每一塊電路板都按照嚴格的標準制作,符合IPC 、
      RoHS等標準,確保PCB電路板滿足客戶要求。

      品      名:十二層二階HDI電路板
      板      材:FR-4
      層      數:12層
      板      厚:1.0mm
      銅      厚:1OZ
      顏      色:綠油白字
      表面工藝:沉金+OSP
      最小線寬/線距:3mil/3mil
      最小孔徑:機械孔0.2mm,激光孔0.1mm
      特殊工藝: 有盲埋孔
      用      途: 智能數碼產品
