Type-C是USB接口的一種連接介面，由USB Implementers Forum制定，不分正反兩面均可插入，大小約為8.3mm×2.5mm，和其他介面一樣支持USB標準的充電、數據傳輸、顯示輸出等功能，Type-C廣受青睞的原因除了小巧輕薄、支持正反插以及USB3.1的高傳輸速率之外，另一個重要的原因可以支持影音信號的傳輸?，F(xiàn)在Type-C廣泛應用于手機、電腦、PAD等電子設備，作為其搭載的線路板，其需求也是越來越多。目前，消費電子產品板端Type-C接口大多是搭載在硬板或軟硬結合板上，傳統的硬板不具備撓性，使用不便；而軟硬結合板雖然兼具了硬板的承載力及軟板的撓性，但其生產工序復雜，需要同時具備FPC生產設備與PCB生產設備，生產難度大，良品率僅約為70％左右，材料浪費大，生產周期長，價格昂貴。柔性線路板是以聚酰亞胺或聚酯薄膜為基材制成的一種可靠性絕佳的可撓性印刷電路板，具有配線密度高、重量輕、厚度薄、彎折性好的特點，而柔性線路板的板子過于柔軟，承載電子元器件能力差，不具備搭載Type-C接口的能力。

搭載Type-C接口的柔性線路板，包括通過純膠壓合成一體的柔性線路板、FR4材質的增強片；其中所述柔性線路板上設有經金屬化處理、可容Type-C接口的固定腳穿過的第一固定孔；所述增強片上適配所述第一固定孔，設有經金屬化處理、可容Type-C接口的固定腳穿過的第二固定孔，第二固定孔周圍保留寬度為0.2mm-0.5mm銅環；所述純膠上對應所述第一固定孔，設有可容Type-C接口的固定腳穿過的第三固定孔；所述第二固定孔的孔徑小于第一固定孔，所述第三固定孔的孔徑大于第一固定孔。

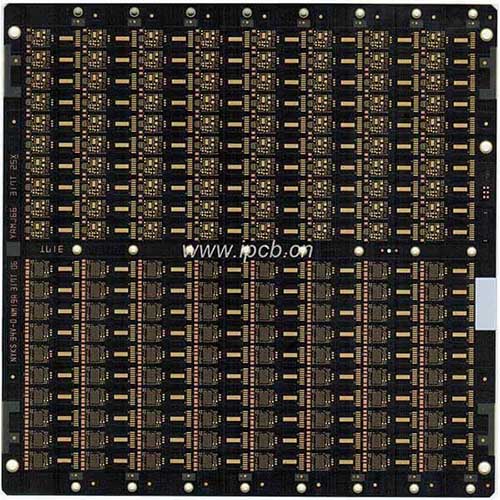

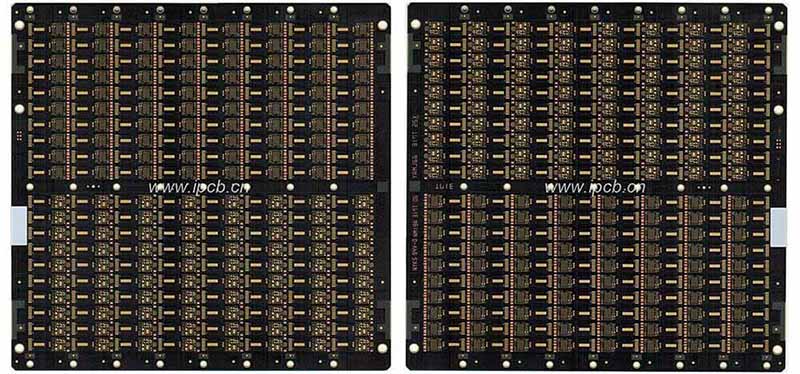

高端手機Type-C插頭板

品      名：高端手機Type-C插頭板
板      材：FR-4
層      數：6
板      厚：0.4mm
銅      厚：1OZ
顏      色：啞光黑油
表面工藝：沉金
最小線寬/線距：2.5mil/2.5mil
最小孔徑：0.1mm
特殊工藝：六層一階,超薄板厚
用      途：智能數碼產品
