高速PCB布局中，一個看似不起眼的細節——信號線拐角的處理方式——往往決定整個設計的信號完整性和電磁兼容性表現。工程師們長期爭論：是采用經典的45度折線拐角，還是使用平滑的圓弧拐角更好？答案并非絕對，而是取決于信號速率、層疊結構、制造工藝和成本控制等多重因素。本文將系統對比兩種方式的電氣特性、制造實現難度、實際應用效果，并給出清晰的選擇建議，幫助你在不同場景下做出最優決策。

拐角突變對高速信號的真實影響

當信號頻率進入GHz級別，上升沿時間縮短至皮秒量級，PCB走線不再是簡單的導體，而是具有分布參數的傳輸線。任何幾何形狀的突然變化都會導致局部特性阻抗偏離設計值，產生反射、串?dāng)_和輻射。

直角（90度）拐角曾是早期設計的常見做法，但如今已被行業共識淘汰。原因在于直角會在拐角處形成明顯的電容集中和電感突變，導致阻抗急劇下降（可低至設計值的70%-80%），反射系數增大。高頻分量在該點產生顯著反射，造成眼圖閉合、比特誤碼率上升，甚至引發EMC超標。

45度角和圓弧正是為了緩解這一問題而被廣泛采用。兩者都能有效減少阻抗突變，但緩解程度和適用場景存在明顯差異。

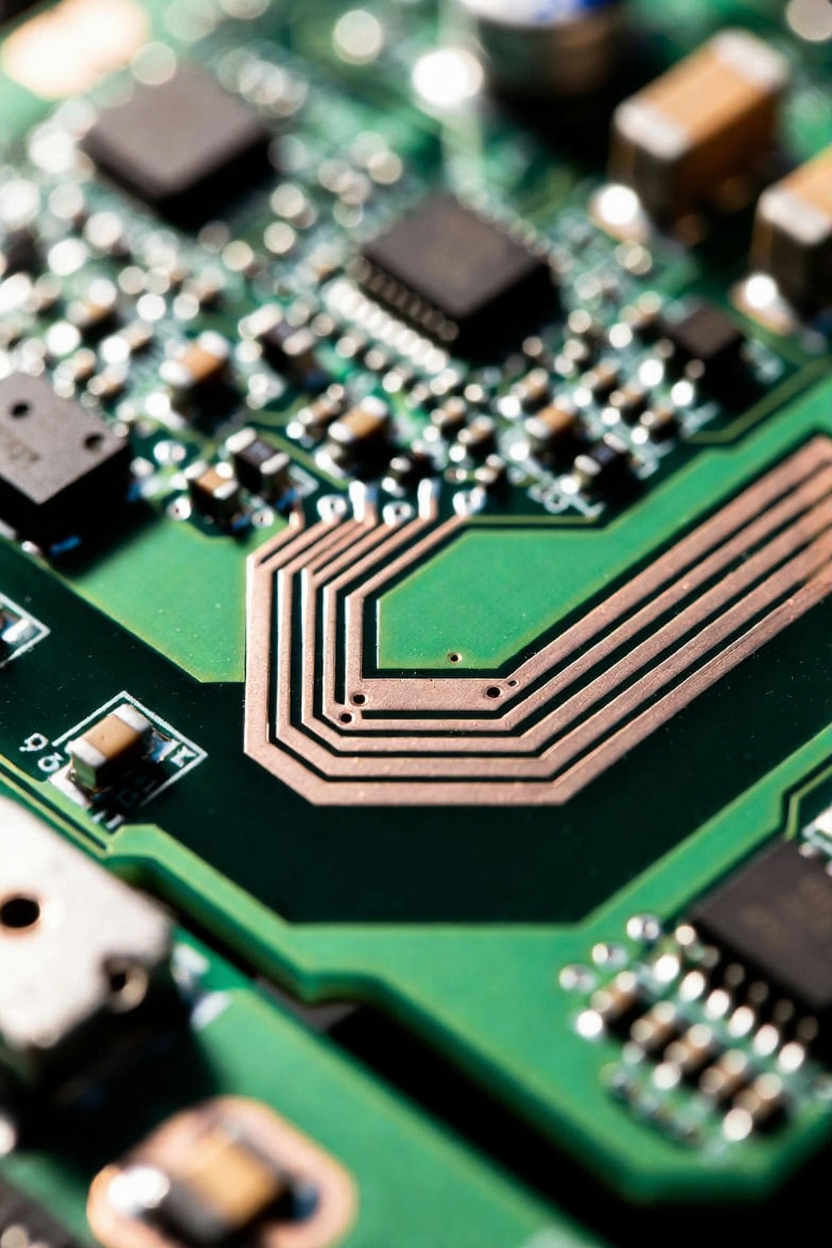

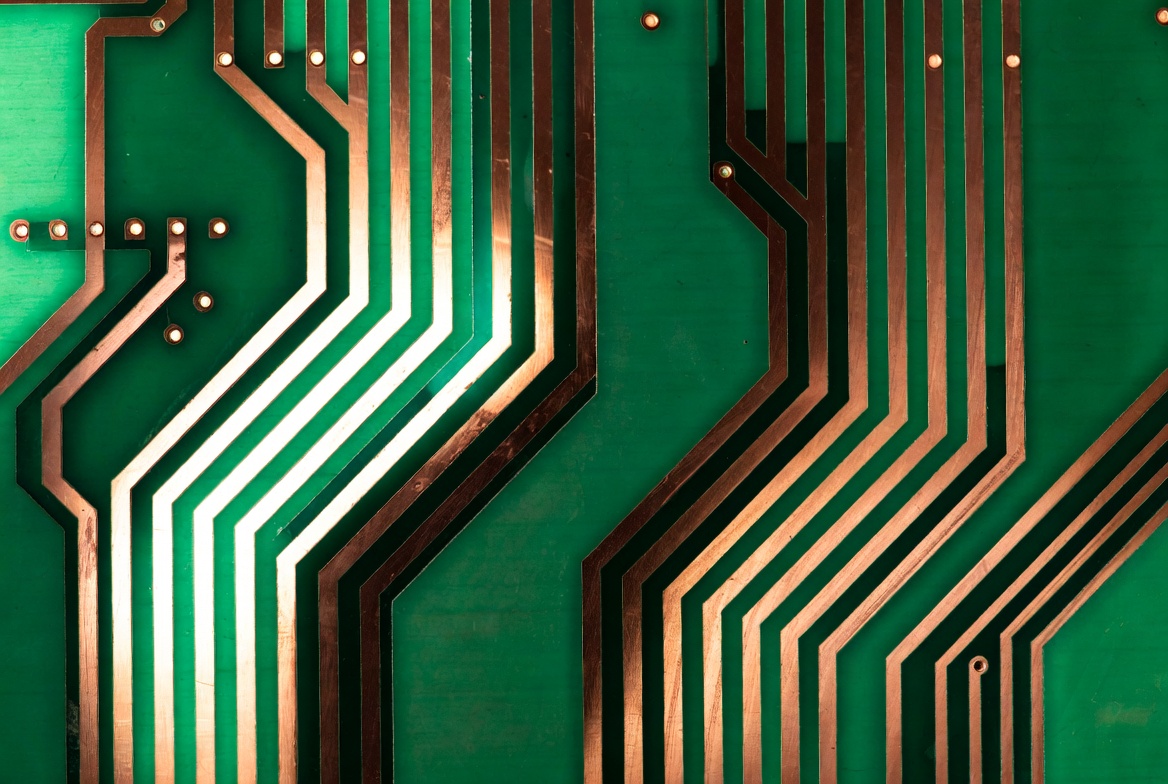

45度折線拐角：實用性與電氣性能的平衡

45度拐角通過兩次45度轉折實現90度方向改變，相當于在拐角處插入一段斜線。最顯著的優勢在于實現簡單：幾乎所有PCB設計軟件（Altium、Cadence、PADS等）都提供一鍵45度走線功能，無需額外設置。

從電氣角度看：

? 阻抗連續性：相比直角，45度拐角將局部電容增加控制在更合理范圍。仿真顯示，在50Ω單端線中，45度拐角引起的阻抗 dips 通常在5-8Ω以內，反射系數可控制在-25dB以下（10GHz以內）。

? 反射與眼圖：對于速率在10-16Gbps的信號（如PCIe Gen4、USB3.2 Gen2），45度拐角帶來的眼圖惡化通常在可接受范圍內，余量充足的項目無需額外優化。

? EMI表現：45度拐角的電流路徑仍存在一定銳度，高頻電流傾向于沿外側集中，但輻射強度比直角低約6-10dB。

制造層面：

? 工藝兼容性極佳，適用于所有主流PCB廠家，包括低成本的OSHPark、JLCPCB等。

? 無需特殊蝕刻補償，走線寬度一致性好。

? 多層板內層走線時，45度方式對鉆孔避讓更友好。

缺點：

? 在極高頻率（>28Gbps，如PCIe Gen5/Gen6、112G SerDes）下，剩余的銳角仍可能引發可測量的反射，尤其在長走線（>15cm）場景。

? 斜線段會略微增加總線長（約1.414倍直線距離），在時鐘嚴格對齊的并行總線（如DDR5）中需額外長度匹配。

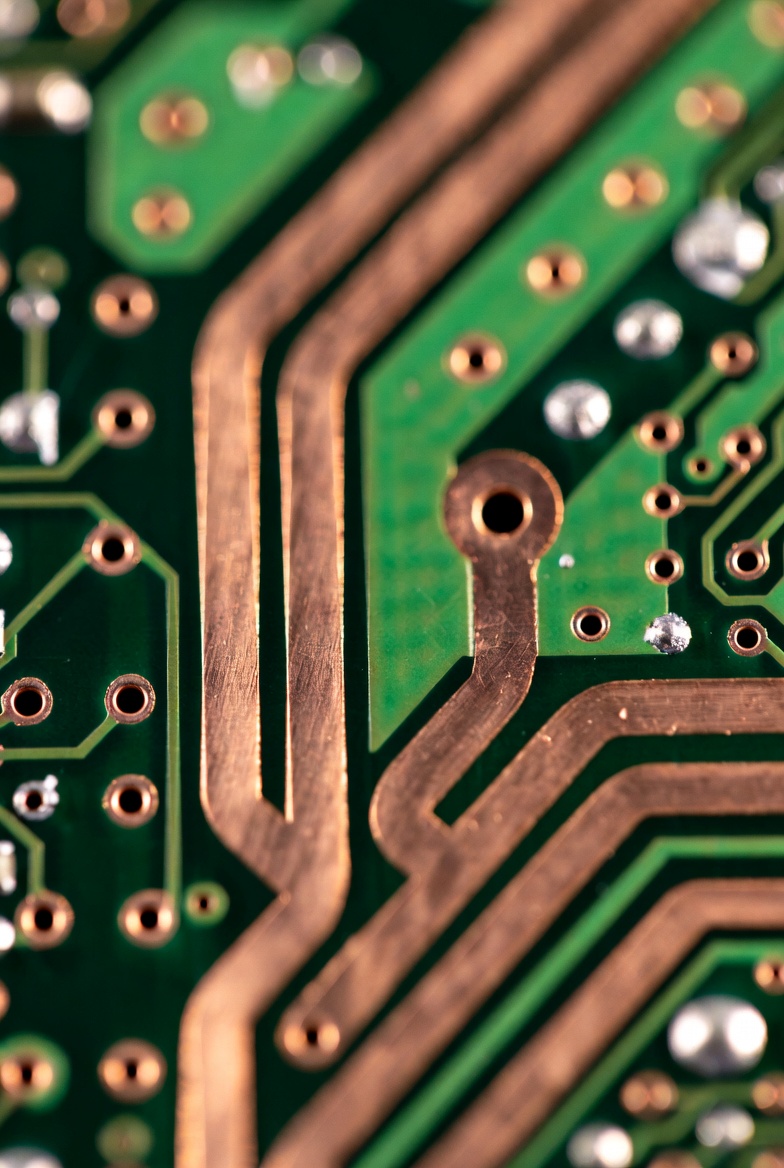

圓弧拐角：追求極致信號完整性的選擇

圓弧拐角通過平滑曲線實現方向改變，理論上是最理想的幾何過渡形式。電流分布更均勻，無任何尖銳轉折。

電氣性能優勢：

? 阻抗控制最佳：仿真表明，半徑足夠的圓弧（通?！?倍線寬）可將阻抗波動控制在2Ω以內，反射系數優于-35dB，甚至在56Gbps以上仍保持良好。

? 眼圖與抖動：圓弧拐角對上升沿的保真度更高，抖動貢獻極低。在112G PAM4信號測試中，圓弧布局的眼高和眼寬明顯優于45度方案。

? EMI抑制：由于電流路徑連續，高頻輻射顯著降低，近場掃描顯示輻射熱點強度可下降12-15dB，特別適合對EMC要求嚴苛的醫療、航空、汽車電子。

實現方式與注意事項：

? 大多數主流EDA工具支持圓弧走線（Altium的“Arc in Route”、Cadence的“Smooth”模式）。

? 關鍵參數是圓弧半徑：推薦最小半徑為3-5倍線寬（例如100Ω差分對線寬5mil時，半徑≥15-25mil）。半徑過小等同于小段45度折線，優勢蕩然無存。

? 差分對圓弧需保持對稱：內外側弧長差異會導致相位偏差，建議使用中心線驅動的圓弧工具或手動補償。

制造層面挑戰：

? 蝕刻精度要求更高：圓弧部分在蝕刻時容易出現過蝕或欠蝕，導致線寬偏差。高端廠家（如臺廠臻鼎、欣興）可輕松實現，低成本廠家可能出現一致性問題。

? 數據格式：Gerber RS-274X支持圓弧，但部分老舊CAM軟件處理不佳，建議輸出ODB++格式。

? 成本影響：圓弧本身不直接增加費用，但若因精度要求提升制板等級（如從6級升至8級），成本可能上升20%-50%。

仿真與實測數據對比

大量公開仿真和實測報告支持以下結論：

? 10GHz以內：45度與圓弧性能差異<3%，肉眼難以分辨眼圖區別。

? 28Gbps NRZ：圓弧眼高平均高出15-25mV，抖動降低約10ps。

? 56Gbps PAM4：圓弧方案通過率顯著高于45度，尤其在總損耗>25dB的長鏈路。

? 112Gbps PAM4：圓弧幾乎成為標配，45度拐角反射已不可忽視。

知名高速數字設計專家如Eric Bogatin、Lee Ritchey、Dr. Howard Johnson均推薦：在信號速率超過20Gbps時，優先采用圓弧拐角。

實際項目中的選擇策略

1. 消費類電子（手機、筆記本、路由器，速率≤16Gbps）：

? 推薦45度拐角。性價比最高，設計周期短，良率高。

2. 數據中心與服務器（PCIe Gen5、100G+以太網）：

? 強烈推薦圓弧拐角。信號余量緊張，每0.1dB插入損耗、每ps抖動都至關重要。

3. 汽車電子（Automotive Ethernet、SerDes攝像頭鏈路）：

? 圓弧優先。EMC要求極嚴（CISPR 25 Class 5），圓弧能顯著降低輻射風險。

4. 成本敏感的工業/物聯網項目（5-10Gbps）：

? 45度足夠，圓弧屬于過度設計。

5. 混合場景：

? 可分級處理：關鍵高速鏈路（如CPU到Switch、DDR5通道）使用圓弧，其余信號使用45度。

最佳實踐建議

? 統一團隊規范：在原理圖或布局指南中明確拐角規則，避免不同工程師混用導致一致性問題。

? 仿真驗證：關鍵鏈路必須進行3D電磁場仿真（HyperLynx、Sigrity、HFSS），量化反射與輻射差異。

? 圓弧半徑標準化：建議定義3倍、5倍、10倍線寬三種標準半徑，便于復用。

? 差分對特殊處理：內外側弧長差需<5mil，可通過蛇形補償或調整間距實現。

? 測試驗證：量產前進行TDR阻抗測試和眼圖測量，確保仿真與實板一致。

結論

45度拐角與圓弧拐角并非誰完全取代誰的關系，而是各有最適合的舞臺。45度代表了實用與性能的黃金平衡點，適用于絕大多數中高速設計；圓弧則代表了對極致信號完整性的追求，在56Gbps以上的前沿應用中展現出無可替代的優勢。

在實際項目中，應基于信號速率、鏈路損耗預算、EMC要求、制造能力和成本綜合評估。明智的工程師不會教條地全盤采用某一種方式，而是精準施策：在需要的地方投入圓弧優化，在足夠余量的地方大膽使用45度，從而實現性能、成本和周期的最佳平衡。
