    愛彼電路·高精密PCB電路板研發生產廠家

    微波電路板·高頻板·高速電路板·雙面多層板·HDI電路板·軟硬結合板

    報價/技術支持·電話:0755-23200081郵箱:sales@ipcb.cn

    軟硬結合板

    軟硬結合板

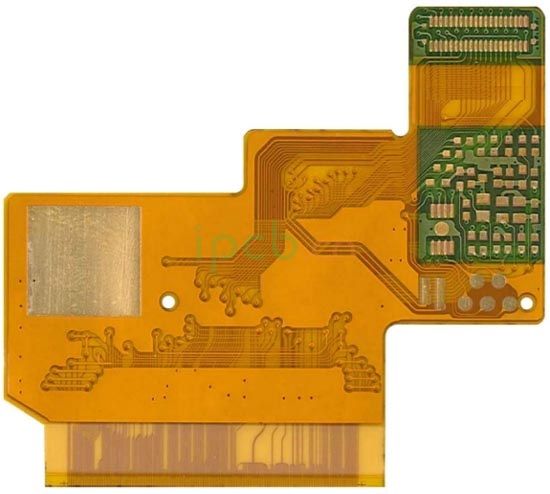

    • 8層高速軟硬結合板
      8層高速軟硬結合板

      品        名:8層高速軟硬結合板

      材    質:FR-4+PI

      層        數:硬板6層、軟板2層

      板        厚:硬板0.8MM,軟板0.2MM

      銅        厚:1OZ

      表面工藝:化學沉金

      最小孔:0.2mm

      最小線寬線距:3/3mil

      用        途:模組



      產品詳情 技術參數

      大家都知道軟硬結合板是FPC與PCB的組合,軟硬結合板的生產應同時具備FPC生產設備與PCB加工設備。首先,由電子工程師根據需求畫出軟性結合板的線路與外形,然后,下發到可以生產軟硬結合板的工廠,經過CAM工程師對相關文件進行處理、規劃,然后安排FPC產線生產所需FPC、PCB產線生產PCB,這兩款軟板與硬板出來后,按照電子工程師的規劃要求,將FPC與PCB經過壓合機無縫壓合,再經過一系列細節環節,最終制程軟硬結合板。

      1材料的選擇
      2生產工藝流程及重點部分的控制
      2.1生產工藝流程
      2.2內層單片的圖形轉移
      2.3撓性材料的多層定位
      2.4層壓
      2.5鉆孔
      2.6去鉆污、凸蝕

      2.7化學鍍銅、電鍍銅
      2.8表面阻焊及可焊性保護層
      2.9外形加工

      柔性層做在哪層怎么體現

      在阻抗結構圖,或疊構圖中注明,或直接在投產文件中注明,板子共X層,柔性層做在XX層

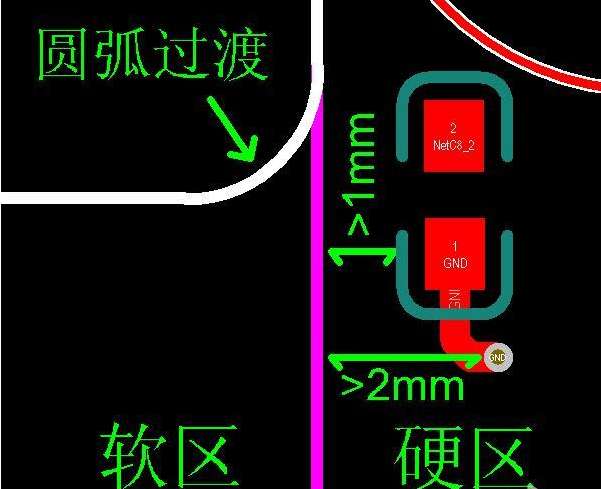

      軟區做在哪部分怎么體現

      Gerber單獨出一個圖形,做好板框并把軟區部分用閉合圖形做出來標識FLEX示意軟區



      品        名:8層高速軟硬結合板

      材    質:FR-4+PI

      層        數:硬板6層、軟板2層

      板        厚:硬板0.8MM,軟板0.2MM

      銅        厚:1OZ

      表面工藝:化學沉金

      最小孔:0.2mm

      最小線寬線距:3/3mil

      用        途:模組
