    鋁基板陽極氧化:PCB嚴苛場景適配的工藝革新與實操要點
    2026-01-21
    瀏覽次數:299
    分享到:

    當戶外LED屏在沿海高鹽霧環境下穩定運行超8年,當工業機器人控制模塊經數萬次震動仍保持電路絕緣完好,鋁基板陽極氧化工藝正以“性能重塑者”的身份,突破PCB在極端場景中的應用瓶頸。不同于傳統表面處理的被動防護,陽極氧化通過電化學反應實現基材與膜層的原子級結合,既保留鋁基板的散熱優勢,又構建起多維度防護屏障。本文基于行業實操經驗與前沿技術成果,從工藝機理、場景化優化、痛點攻堅及技術演進四大維度,拆解這一核心工藝的獨特價值。

    一、工藝機理:從原子反應到性能躍遷的底層邏輯

    鋁基板陽極氧化的核心競爭力,源于其“由內而外”的改性邏輯——并非在基材表面覆蓋防護層,而是通過電解作用驅動鋁原子與氧原子發生可控反應,在基板表面生成一層與基體融為一體的氧化鋁陶瓷膜。自然狀態下鋁表面形成的氧化膜僅2-3nm,且呈蜂窩狀疏松結構,無法抵御PCB場景中的濕度侵蝕與機械摩擦,而人工陽極氧化工藝通過參數精準調控,實現了膜層性能的質的飛躍。

    根據行業通用標準,陽極氧化可分為三大類型,適配PCB不同場景需求:Type I(鉻酸陽極氧化)生成薄而柔韌的膜層(2-5μm),適合薄壁精密鋁基板,能保留一定導電性,適配航空航天級PCB;Type II(硫酸陽極氧化)為PCB行業主流,膜厚控制在10-15μm,硬度達300-400HV,兼顧絕緣性與成本,覆蓋戶外照明、工業控制等場景;Type III(硬質陽極氧化)膜厚可達35-50μm,硬度突破500HV,耐磨性能較普通氧化提升4倍以上,專為高頻摩擦、極端腐蝕場景設計。這三類工藝的差異化應用,打破了“一種工藝適配全場景”的行業誤區,實現性能與成本的精準平衡。

    值得關注的是,氧化膜的多孔結構為性能拓展提供了空間——經封孔處理后,膜層孔隙被水合氧化鋁或有機硅烷填充,在5%NaCl鹽霧環境中耐受時長可從基礎的500小時提升至1000小時以上,且熱阻始終控制在0.1℃/W以內,完美規避了傳統防護工藝“防護與散熱不可兼得”的矛盾。而1系、3系、5系鋁合金基材的差異化適配,更需通過電解液配方調整實現膜層性能最優,例如5系鋁合金含鎂量較高,需降低堿蝕濃度至40-50g/L,避免鎂元素析出影響膜層附著力。

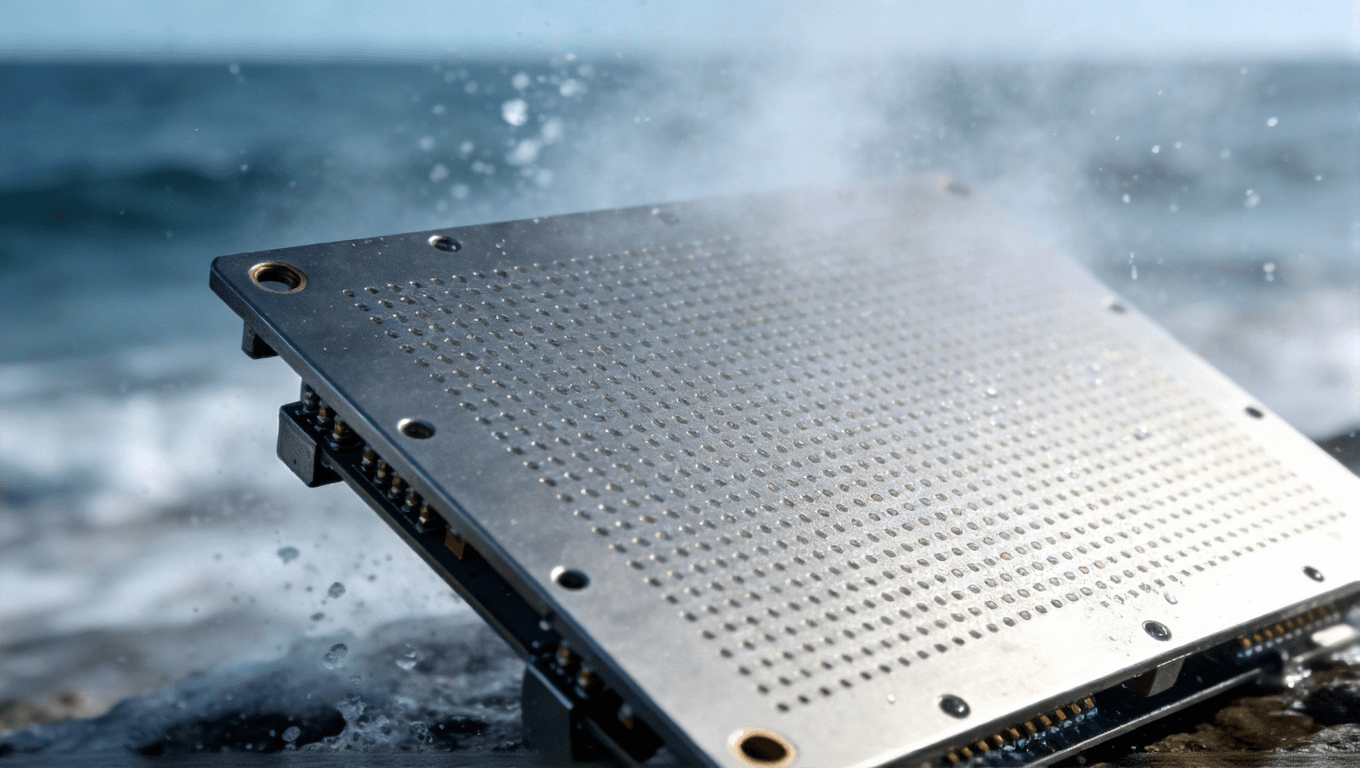

    鋁基板陽極氧化處理后的表面在沿海高鹽霧環境中的表現,展現其耐腐蝕與金屬質感

    二、場景化工藝優化:從預處理到封孔的全流程定制

    鋁基板陽極氧化的最終效果,本質是工藝參數與應用場景的精準匹配。不同PCB產品的使用環境、性能需求差異顯著,需針對性優化各環節工藝細節,而非套用標準化流程。以下結合三大典型場景,拆解全流程工藝的定制化要點。

    1. 前處理:場景導向的表面活化方案

    前處理的核心是構建“均勻活化表面”,但需根據基板用途調整工藝強度——針對戶外高腐蝕場景的鋁基板,需采用“機械噴砂+雙重脫脂+弱堿蝕”組合方案,噴砂選用80-120目石英砂,形成均勻啞光表面,既增強膜層附著力,又能掩蓋后續工藝瑕疵;雙重脫脂則通過“堿性脫脂劑浸泡+超聲波電解脫脂”協同作用,徹底清除機加工殘留的切削油與指紋油污,避免膜層出現針孔、氣泡等缺陷。

    對于精密PCB鋁基板(如醫療設備控制板),則需弱化機械處理,采用“化學拋光+中性脫脂”方案,化學拋光選用磷酸-硫酸二元體系,控制溫度在80-90℃,實現鏡面效果的同時,避免機械打磨造成的基材變形;堿蝕環節采用弱堿體系(氫氧化鈉30-40g/L),縮短處理時間至1-2分鐘,減少基材損耗,確?;宄叽缇?。中和處理均推薦采用環保型硝酸-氟化氫銨體系,替代傳統含鉻藥劑,既降低污水處理成本,又能提升膜層耐腐蝕性,適配電子行業環保新規。

    2. 陽極氧化:參數動態調控策略

    電解液配方與電解參數的動態調整,是適配不同場景的關鍵。針對戶外LED路燈鋁基板,采用硫酸-草酸復合電解液(硫酸15%+草酸2%),溫度控制在18-20℃,電壓16-18V,電流密度1.5A/dm2,氧化時間45分鐘,生成的膜層兼具優異絕緣性(擊穿電壓>600V)與耐候性;對于工業機器人PCB基板,需采用硬質氧化工藝,選用低溫硫酸電解液(溫度0-5℃),提升電流密度至2.5-3A/dm2,氧化時間延長至90分鐘,膜層硬度可達550HV以上,能抵御機械臂運動帶來的高頻摩擦。

    參數調控的核心是規避“一刀切”誤區——例如高溫高濕場景需適當增加膜厚,但需控制在20μm以內,超過該厚度易導致膜層內應力增大,出現開裂風險;而低溫場景則需降低電解液粘度,可添加0.5%的檸檬酸,提升離子遷移效率,確保膜層均勻性。此外,針對異型PCB鋁基板(如曲面LED模組基板),需采用“分段式電解”策略,對邊角、孔洞等易電流集中區域降低局部電流密度,避免出現表面燒焦、膜厚不均問題。

    3. 封孔工藝:場景專屬的防護強化方案

    封孔工藝直接決定氧化膜的防護壽命,需根據場景腐蝕強度定制。戶外高鹽霧場景(如沿海地區PCB)推薦采用“中溫鎳鹽封孔+硅烷浸漬”雙重工藝,中溫封孔控制溫度65-70℃,時間20分鐘,封閉膜層表層孔隙,再經硅烷浸漬處理,在膜層表面形成有機防護膜,鹽霧耐受時長可突破1200小時;室內精密場景(如辦公設備PCB)則采用熱水封孔工藝,95-98℃去離子水浸泡25分鐘,通過氧化鋁水合膨脹封閉孔隙,兼顧防護效果與外觀整潔度,避免封孔劑殘留影響焊接性能。

    對于有外觀需求的室內PCB產品(如高端音響LED面板),可在封孔前增加電解著色工藝,選用鎳錫合金鹽溶液,通過控制電解時間生成深灰色、青銅色等低調金屬色,耐光性可達8級以上,且不影響膜層絕緣性能。需注意的是,著色后的封孔時間需延長5-10分鐘,確保染料被牢牢鎖定在膜孔內,避免褪色。

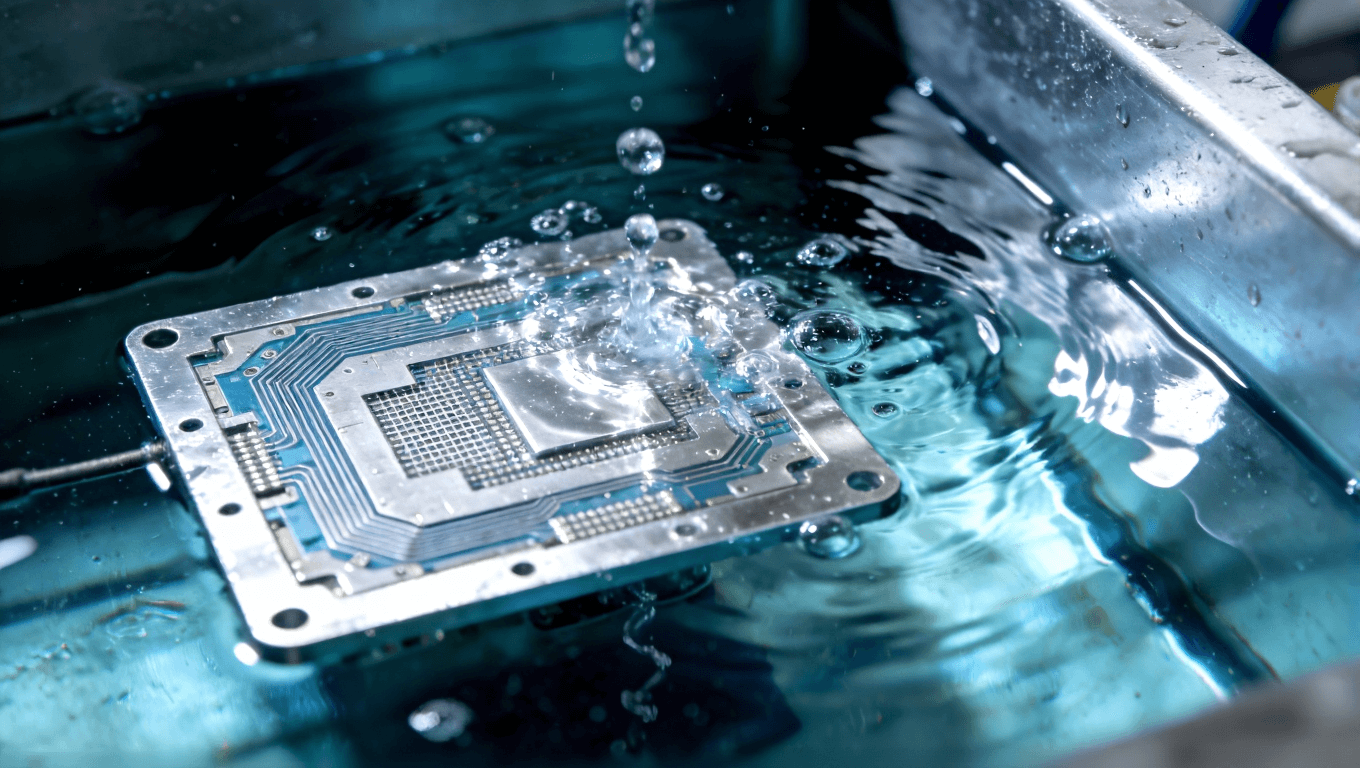

    鋁基板陽極氧化工藝中電解槽內的反應過程,展現電化學處理的精密與潔凈

    三、性能對比與場景適配:陽極氧化的差異化競爭優勢

    在PCB表面處理工藝中,陽極氧化與粉末噴涂、鍍銀、沉金等工藝形成互補,但在嚴苛場景中具備不可替代的優勢。通過核心性能維度的精準對比,可清晰界定其適配邊界,為B2B客戶提供決策依據。

    1. 與粉末噴涂的核心差異:適配精密PCB的關鍵優勢

    粉末噴涂通過靜電吸附形成50-150μm厚的漆膜,色彩選擇豐富,但存在兩大短板:一是涂層較厚,易影響PCB精密孔位、引腳的配合公差,需額外預留加工余量;二是涂層與基材為物理結合,在高溫、震動場景下易剝落,且熱阻較高(0.3-0.5℃/W),會削弱鋁基板的散熱優勢。而陽極氧化膜層僅10-20μm,幾乎不影響尺寸精度,且與基材原子級結合,無剝落風險,熱阻<0.1℃/W,完美適配LED模組、電源驅動板等高溫精密場景。

    從防護邏輯來看,粉末噴涂屬于“被動覆蓋防護”,一旦涂層劃傷露底,基材會快速腐蝕;而陽極氧化屬于“主動改性防護”,即使膜層局部劃傷,剩余氧化膜仍能通過電化學作用延緩腐蝕,且鋁基材本身的鈍化特性可進一步阻止銹蝕擴散。在戶外場景中,陽極氧化膜層的紫外線穩定性更優,長期暴曬不易褪色粉化,而粉末噴涂在強紫外線環境下壽命通常不超過5年。

    2. 場景化適配案例:從高端建筑到工業裝備

    高端建筑LED屏場景中,陽極氧化工藝展現出獨特的質感與性能優勢。某五星級酒店大堂曲面LED屏基板,采用“機械拉絲+Type II陽極氧化+硅烷封孔”工藝,拉絲紋理與酒店裝修風格契合,氧化膜層呈現細膩緞面質感,配合燈光折射出柔和金屬光澤,戶外暴露6年無褪色、腐蝕問題,且散熱性能穩定,避免LED芯片因過熱衰減。相較于傳統鍍銀工藝,成本降低60%,且無需擔心銀層氧化導致的接觸不良問題。

    在工業裝備領域,某自動化生產線激光識別模塊鋁基板,采用硬質陽極氧化工藝,膜層硬度達580HV,抗磨損性能較普通氧化提升5倍,經10萬次機械摩擦后仍保持表面完好,且中性鹽霧耐受達2000小時以上,適配車間高油污、高濕度環境。此外,氧化膜的高絕緣性的確保了模塊在強電磁干擾下的電路穩定性,避免誤觸發。

    需特別注意焊接區域的工藝適配——由于氧化膜不導電,LED引腳、焊盤區域需預留局部鍍錫區域,可采用“先氧化后局部鍍錫”或“先鍍錫后氧化遮蔽”兩種方案,前者需控制鍍錫厚度在3-5μm,避免影響散熱;后者需選用耐高溫遮蔽膠,確保氧化過程中遮蔽區域無漏鍍。

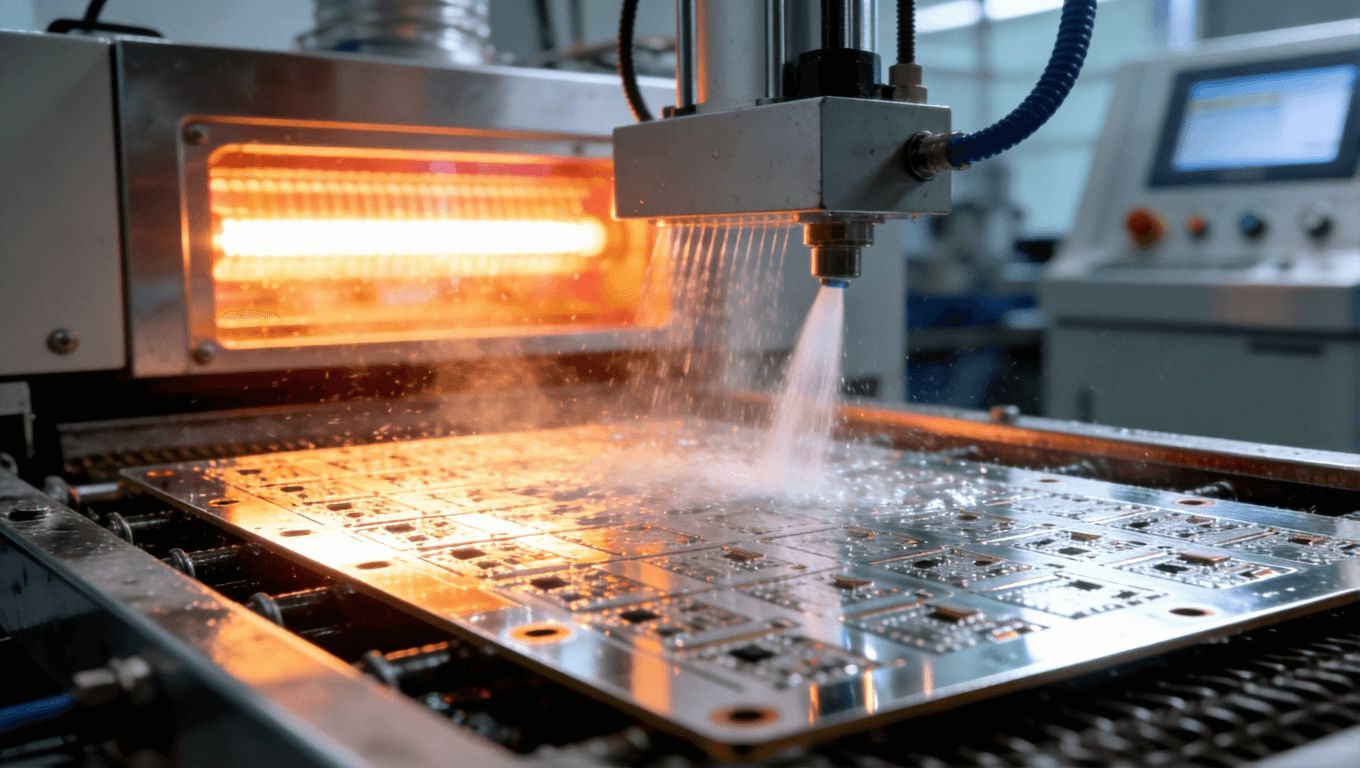

    鋁基板陽極氧化后封孔灰清潔流程,展現高效后處理與表面潔凈度

    四、行業痛點攻堅:實操中的核心問題與創新解決方案

    鋁基板陽極氧化的工業化生產中,受基材質量、參數波動、藥劑老化等因素影響,易出現各類問題。結合一線生產經驗,針對三大核心痛點,提出創新解決方案,兼顧實用性與經濟性。

    1. 痛點一:電解液老化導致膜層性能衰減

    傳統生產中,電解液長期使用后會積累鋁離子、雜質,導致膜層疏松、硬度下降,通常每15-20天需更換一次電解液,成本較高且影響生產效率。解決方案:采用“在線凈化+離子調控”技術,在電解槽旁配置超濾裝置,實時過濾電解液中的雜質顆粒,同時通過添加絡合劑(如葡萄糖酸鈉),鎖定游離鋁離子,延長電解液使用壽命至60天以上;搭配電解液濃度在線監測系統,自動補充硫酸、添加劑,維持參數穩定,膜層性能波動控制在±5%以內。

    2. 痛點二:異型基板膜厚不均、邊角燒焦

    異型鋁基板(如不規則曲面、多孔洞結構)因電流分布不均,易出現邊角膜層過厚、中心膜層過薄,甚至邊角燒焦問題。解決方案:采用“3D建模預演+定制化電極”方案,通過SolidWorks建模模擬電流分布,針對邊角、孔洞等電流集中區域,設計異形輔助電極,分散電流密度;同時采用脈沖電解技術,替代傳統直流電解,脈沖頻率控制在50-100Hz,占空比30-50%,通過電流的通斷調節,平衡膜層生長速率,使同板膜厚偏差控制在±1μm以內。

    3. 痛點三:封孔灰殘留影響裝配與焊接

    封孔過程中產生的封孔灰(主要為水合氧化鋁、鎳鹽殘留)附著在基板表面,會影響后續焊接質量與裝配精度,傳統人工擦拭效率低、易損傷膜層。解決方案:優化封孔后處理流程,采用“高壓去離子水沖洗(壓力0.8-1.0MPa)+熱風烘干(溫度80℃)+等離子清潔”組合工藝,徹底清除表面殘留;同時調整封孔劑配方,添加0.3%的表面活性劑,降低封孔灰的附著力,從源頭減少殘留產生。經該方案處理后,基板表面清潔度達Class 100級,焊接合格率提升至99.8%。

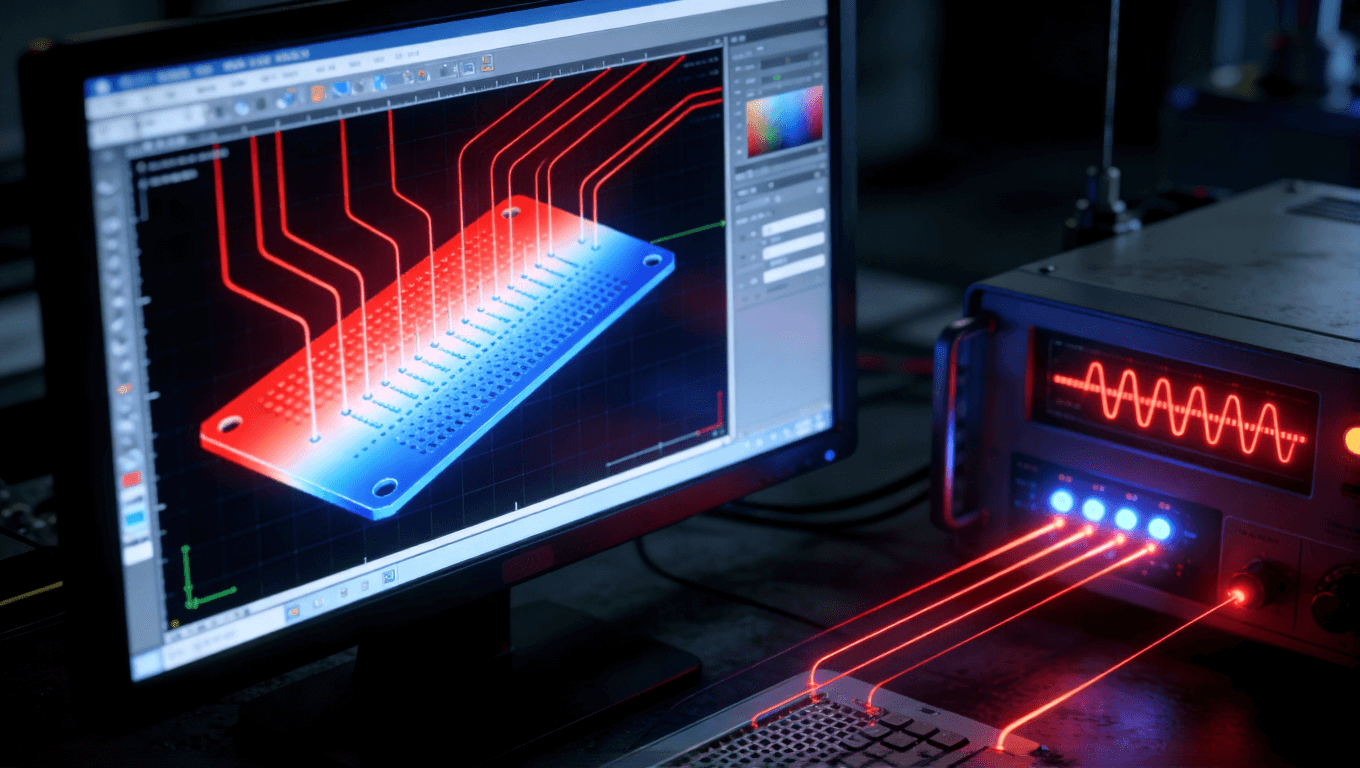

    使用3D建模與脈沖電解技術優化鋁基板陽極氧化膜厚均勻性的工藝場景

    五、技術演進:環保與高性能導向的工藝革新

    環?;矫妫瑹o黃煙拋光技術已實現規?;瘧?yīng)用,替代傳統三酸拋光工藝。該技術采用磷酸-硫酸-有機酸三元體系,配合專用添加劑,在85-95℃下實現鏡面拋光效果,無硝酸分解產生的黃煙污染,廢氣處理成本降低40%;同時,無鉻中和、無鎳封孔工藝逐步推廣,無鎳封孔劑以鋯鹽為核心成分,防護效果與傳統鎳鹽封孔相當,且避免重金屬殘留,適配醫療、食品設備用PCB的環保要求。

    高性能方面,微弧氧化技術取得突破性進展,通過高電壓火花放電,在鋁基板表面生成厚度200μm以上的陶瓷化氧化膜,沖擊韌性與結合力較傳統陽極氧化提升2倍,抗磨損性能提升近5倍,中性鹽霧耐受達2000小時以上,且吸光率達95%以上,已在艦船甲板鋁合金零配件、激光識別模塊等高端場景應用。該技術雖成本較高,但能滿足新能源汽車、航空航天等極端場景的PCB需求,未來隨著規?;瘧?yīng)用,成本有望逐步降低。

    定制化服務成為行業新趨勢,針對不同客戶的場景需求,提供“工藝方案設計+參數調試+批量生產”一體化服務。例如為戶外光伏逆變器PCB提供“硬質氧化+雙重封孔”專屬方案,為精密醫療設備PCB提供“鏡面拋光+超薄氧化膜”定制服務,通過工藝與場景的深度綁定,提升產品附加值。

    鋁基板陽極氧化工藝的核心價值,在于通過原子級改性實現性能與場景的精準匹配,既打破了傳統表面處理工藝的應用局限,又為PCB行業向嚴苛場景拓展提供了技術支撐。從工藝參數的動態調控到痛點問題的創新攻堅,從環保技術的迭代升級到定制化服務的深度落地,陽極氧化工藝正不斷突破性能邊界
