剛性基材的穩固性與柔性基材的可彎折性，在軟硬結合板上形成奇妙的功能互補，使其成為折疊屏手機、醫療穿戴設備、航空航天儀器等高端電子產品的核心組件。但這種“剛?cè)岵?jì)”的特性，也讓制造過程陷入多重工藝矛盾——材料特性的沖突、微米級精度的苛求、多工序的協同難題，共同構成了制約良率提升的核心壁壘。本文將深度拆解四大工藝瓶頸，結合實操方案，揭秘如何實現從“合格”到“優質”的跨越。

一、材料兼容性瓶頸：熱膨脹系數失衡引發的連鎖缺陷

軟硬結合板的制造，首先要面對剛性與柔性材料的“性格沖突”，其中熱膨脹系數（CTE）的差異的是首要難題。剛性區域常用FR-4環氧樹脂基材，CTE約為18ppm/°C，主打機械支撐強度；柔性區域核心為聚酰亞胺（PI）薄膜，CTE高達30ppm/°C，具備優異的耐彎折與耐高溫性能。兩種材料的CTE差值超60%，再搭配柔性區壓延銅箔與剛性區電解銅箔的延展性差異，在溫度變化的工藝環節中極易引發連鎖缺陷。

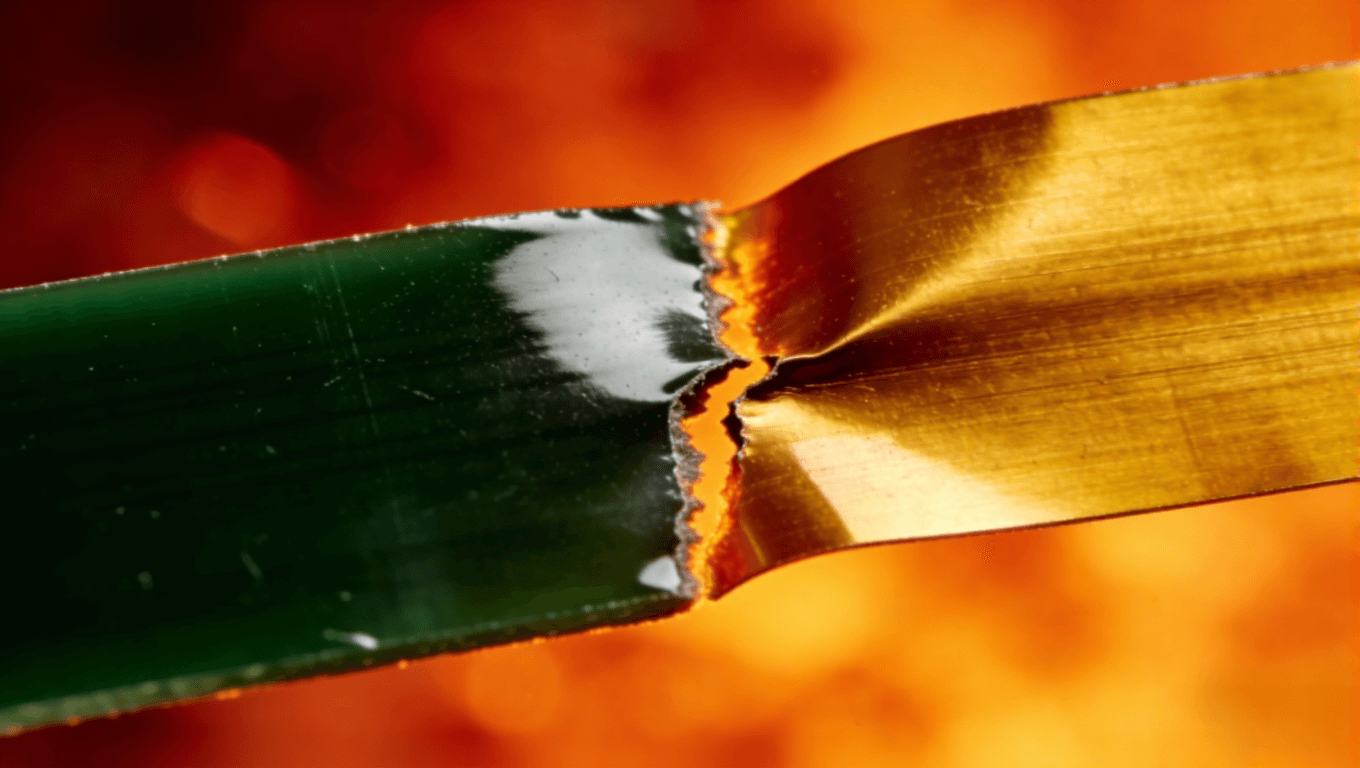

最典型的問題出現在層壓與回流焊階段：高溫環境下，PI薄膜的膨脹幅度遠超F(xiàn)R-4基材，導致兩者結合處產生巨大內應力，冷卻后易出現分層、翹曲、線路偏移等缺陷，嚴重時會直接導致產品報廢。此外，粘結材料的適配性也加劇了這一難題——普通環氧樹脂膠膜在高溫下流動性過強，易溢膠至柔性區域硬化基材，喪失彎折功能；流動性過弱則無法形成緊密粘結，埋下分層隱患。

突破這一瓶頸需從材料組合與預處理雙管齊下。材料端選用低CTE改性PI基材（CTE可降至22-25ppm/°C）與高粘結性專用膠膜，縮小與FR-4的膨脹差值；銅箔選型嚴格區分場景，柔性區采用延展性≥15%的壓延銅箔，剛性區選用導電性能更優的電解銅箔。預處理環節引入等離子清洗技術，去除基材表面油污與氧化層，提升表面粗糙度，使粘結力提升30%以上；同時對FR-4基材進行預烘烤去潮處理，避免層壓時水汽蒸發形成氣泡。

二、壓合工藝瓶頸：剛?cè)崛诤系摹岸取迸c“控”難題

壓合是實現剛?cè)峄臒o(wú)縫銜接的核心工序，也是工藝控制點最密集的環節，既要保證粘結牢固，又要避免損傷柔性區域，還要精準控制膠膜流動，三者形成相互制約的三角關系。普通剛性PCB的壓合工藝無法直接套用，任何參數偏差都可能導致致命缺陷。

控膠技術是壓合工藝的第一道難關。柔性區域需保持完全柔性，膠膜若溢出至該區域并固化，會使PI薄膜喪失彎折能力，導致產品無法適配折疊、彎曲場景。這就要求壓合時精準控制溫度、壓力與時間參數，通常需將溫度穩定在170-180℃，壓力控制在2-3MPa，保溫保壓60-90分鐘，同時通過專用擋膠條界定膠膜流動范圍。但擋膠條的厚度與位置設計需精準匹配基材組合，否則易出現局部壓力不均，引發結合處剝離強度不足。

內應力釋放則是第二大難點。壓合過程中產生的內應力若未及時釋放，會在后續加工或產品使用中逐漸顯現，導致翹曲、線路斷裂。對此，需采用“階梯壓合+分段去應力”工藝：先通過低溫預壓初步固定基材位置，再升溫升壓完成粘結，壓合后立即放入120℃烘箱烘烤2小時，逐步釋放內應力，將翹曲度控制在0.5%以?xún)?nèi)。針對多層軟硬結合板，還需采用激光打靶定位技術，確保層間對準精度≤20μm，避免疊加偏差導致信號傳輸異常。

三、精密加工瓶頸：微米級精度與多工藝協同挑戰

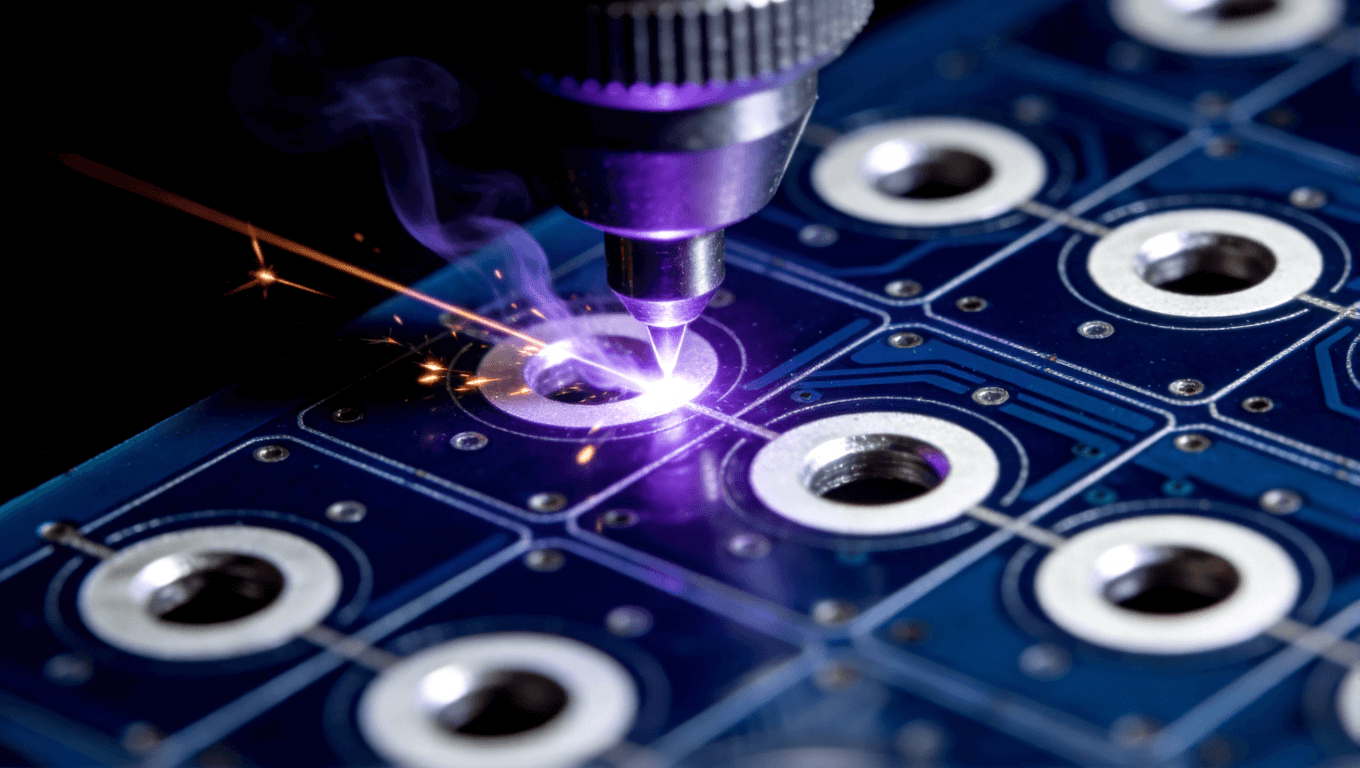

鉆孔工藝面臨“剛?cè)岱謪^(qū)加工差異”難題。剛性區域可采用機械鉆孔，但柔性區域的PI薄膜與壓延銅箔韌性極強，機械鉆孔易導致孔壁毛刺、基材撕裂，甚至出現孔位偏移。目前行業主流解決方案是復合鉆孔工藝：硬板區采用機械鉆孔，軟板區切換為UV激光鉆孔，可實現0.1mm微小孔徑加工，孔壁粗糙度控制在Ra≤0.8μm。但激光鉆孔需精準控制能量參數，能量過高易燒蝕基材，過低則無法穿透銅箔，需通過術前試鉆確定最優參數區間。

圖形轉移環節的核心挑戰是多層線路對位精度。多層軟硬結合板的層間對準誤差需控制在±25μm以?xún)?nèi)，傳統菲林曝光技術受環境溫濕度影響較大，難以滿足高精度需求。引入激光直接成像（LDI）技術可有效解決這一問題，通過激光束直接在干膜上成像，對位精度提升至≤20μm，同時搭配AI輔助對位系統，實時修正基材輕微形變帶來的偏差。此外，外層線路制作需特別注意軟硬結合區域的覆蓋膜保護，避免蝕刻液侵蝕柔性基材，影響彎折性能。

外形加工則需兼顧“剛性切割精度”與“柔性區域保護”。若采用傳統機械銑削，易對柔性區域造成機械應力損傷，導致線路斷裂；單純激光切割雖能保護軟板，但對剛性區域的切割效率較低。采用“預鑼+激光切型”復合工藝可實現最優平衡：先通過機械預鑼去除硬板區多余廢料，再用激光切割柔性區域與結合部位，切割深度誤差控制在±0.05mm，同時通過氣體保護避免切割面氧化。

四、焊接與檢測瓶頸：可靠性保障與效率提升的矛盾

焊接環節的核心矛盾的是柔性區域的耐熱性不足。軟板區的PI基材雖能承受260℃以上高溫，但長期暴露在高溫環境中仍會出現老化脆化，而傳統回流焊的高溫區間集中，易導致軟硬結合處產生熱應力，引發焊點開裂、阻抗變化等問題。同時，表面處理工藝需兼顧剛?cè)醿蓞^(qū)特性，化金、化錫等處理若參數不當，易出現鍍層不均、氧化等缺陷，影響焊接可靠性。

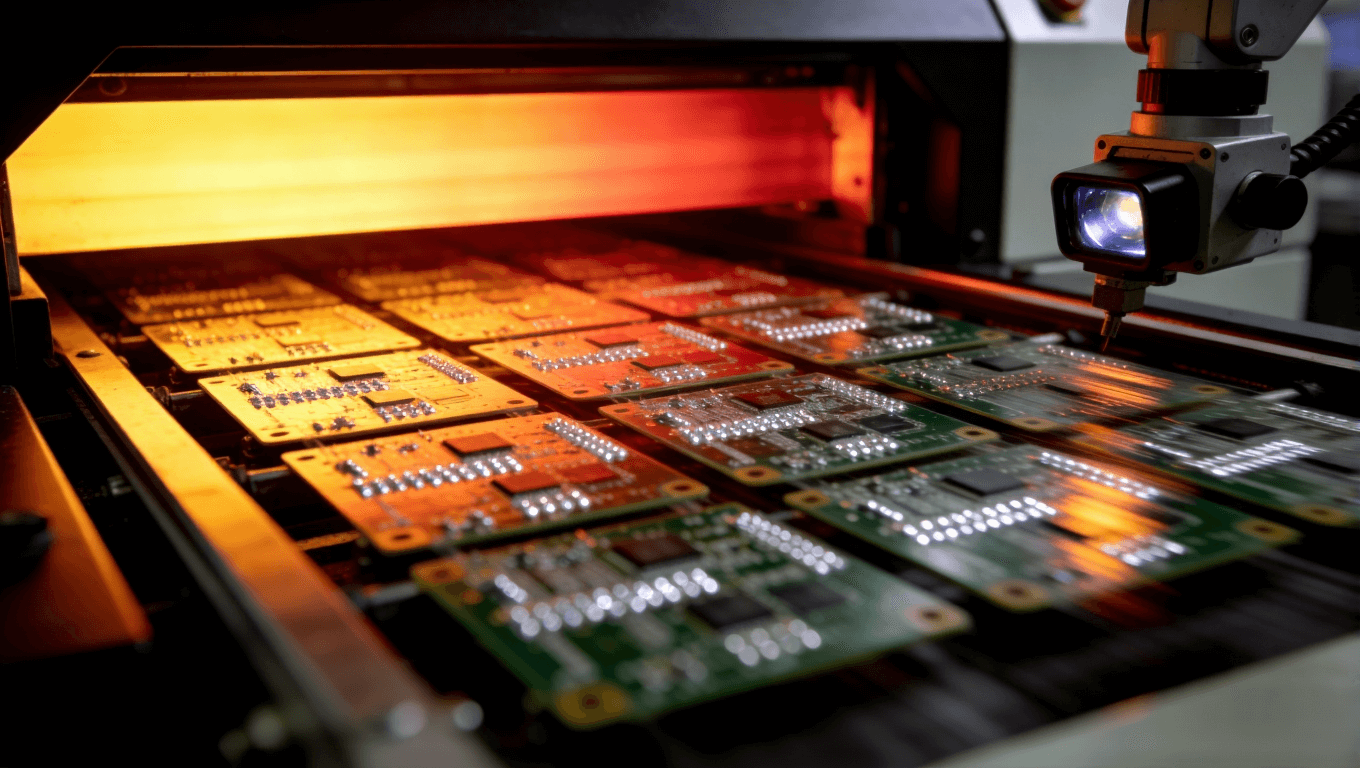

針對焊接難題，可采用階梯式回流焊工藝，將溫度曲線分為多段，逐步升溫至峰值溫度，縮短柔性區域在高溫區間的停留時間，同時通過仿真分析優化結合區結構設計，增加應力緩沖區域。對于精密焊點，采用激光焊接技術替代傳統回流焊，激光能量集中，熱影響區小，可有效降低柔性基材的熱損傷，焊接良率提升至95%以上。表面處理則根據應用場景選型，消費電子領域選用ENIG（化學鎳金）工藝，兼顧焊接性能與耐腐蝕性；工業設備領域采用OSP（有機保焊膜）工藝，降低成本的同時避免鍍層缺陷。

檢測環節的難點在于缺陷的隱蔽性與檢測效率的平衡。軟硬結合板的分層、微裂等缺陷常隱藏在內部，人工檢測效率低、漏檢率高，難以滿足大批量生產需求。構建“全流程智能檢測體系”是突破方向：內層線路制作后采用AOI自動光學檢測，識別短路、斷路等缺陷；層壓后通過X-Ray檢測內部分層與孔金屬化質量；成品階段引入AI視覺識別系統，結合超聲波檢測技術，實現表面與內部缺陷的快速精準識別，檢測效率較人工提升5倍以上，漏檢率控制在0.1%以?xún)?nèi)。

結語：工藝優化的核心是“精準匹配”

軟硬結合板制造工藝的復雜性，本質是材料特性、工藝參數與應用需求的多重匹配問題。從材料選型的細微調整，到壓合、鉆孔的參數優化，再到檢測技術的智能升級，每一個環節的突破都需建立在對“剛?cè)崽匦浴钡纳羁汤斫庵?。隨著5G、物聯網、智能穿戴等領域的需求升級，低CTE新型材料、高精度自動化設備、全流程數字化管控將成為工藝優化的核心方向。
