    CPO光模塊PCB設計核心要義:高頻集成下的性能突破路徑
    2026-01-26
    瀏覽次數:786
    分享到:

    CPO(共封裝光學)技術將光引擎與交換芯片的距離縮短至毫米級,在降低30-50%功耗的同時,也給承載光電信號交互的PCB帶來了顛覆性設計挑戰。不同于傳統可插拔光模塊PCB,CPO光模塊PCB需同時承載高頻電信號傳輸、集中式熱源散熱與光電混合集成三大核心任務,其設計精度直接決定1.6T及以上速率光模塊的穩定性與量產可行性。以下從設計全流程出發,解析CPO光模塊PCB的核心要求與優化路徑。


    一、基材選型:高頻低損與熱性能的雙重平衡

    CPO光模塊的高頻特性(支持224G SerDes,頻率超50GHz)與功率密度(超10W/cm2),對PCB基材提出了“低損耗、高耐熱、強導熱”的三重要求,傳統FR-4基材已完全無法滿足需求,低損耗高頻基材成為標配。

    介電性能是基材選型的核心指標。CPO光模塊PCB需優先選用介電常數(Dk)穩定在3.0-3.5之間的基材,且Dk值隨頻率、溫度的變化率需控制在5%以內,避免信號傳輸延遲抖動超過5ps。同時,損耗因子(Df)需低于0.004,才能將10GHz以上高頻場景下的插入損耗控制在0.3dB/in以下,確保信號完整性。目前主流選型包括Rogers RO4000/3000系列、Megtron6等,這類基材在1.6T CPO模塊中滲透率已超80%。

    熱導率與耐熱性需適配CPO的集中熱源特性?;臒釋?dǎo)率需達到1.2W/(m·K)以上,相較于普通FR-4(0.3W/(m·K))散熱效率提升3倍,可有效緩解光引擎與芯片集中散熱帶來的溫度壓力。此外,基材玻璃化轉變溫度(Tg)需高于200°C,確保在高溫回流焊(260℃以上)與長期工作(70℃以內)中不會發生變形,避免層間剝離風險。

    銅箔與輔料選型需協同增效。信號線路優先采用壓延銅箔(Ra≤0.3μm),減少趨膚效應帶來的損耗;散熱區域則選用1oz-3oz厚電解銅箔,通過大面積銅皮加速熱量傳導。阻焊劑需選用耐高溫、低吸水型(吸水率≤0.1%),如太陽油墨PSR-4000,高功率模塊還需搭配熱導率≥1.5W/(m·K)的導熱膠,進一步優化散熱路徑。

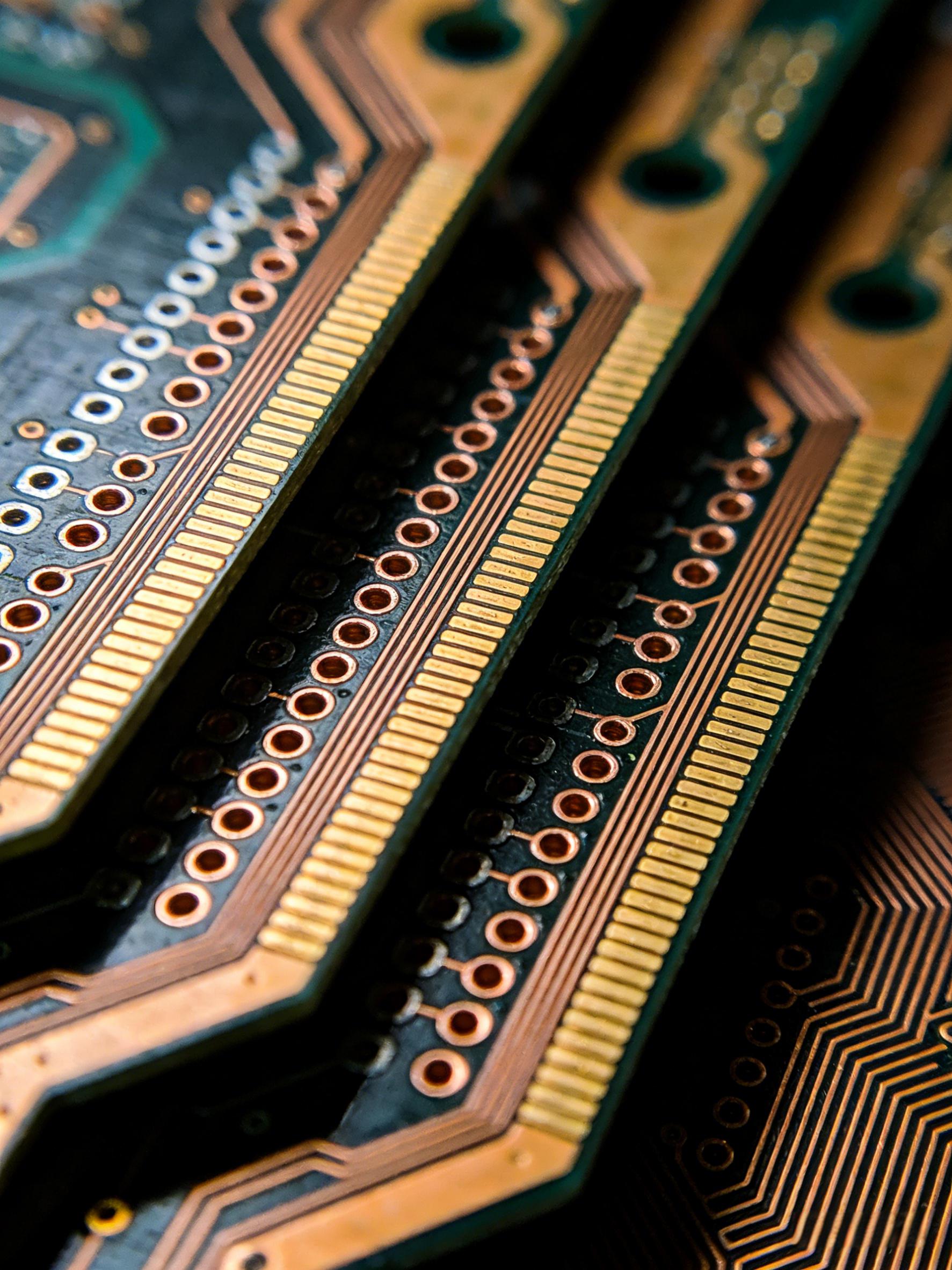

    CPO光模塊PCB高頻信號完整性設計微距視圖,展示差分對走線、盲埋孔與多層堆疊結構

    二、核心設計要點:信號、散熱與集成的協同優化

    (一)高頻信號完整性設計:從阻抗到布局的全鏈路管控

    CPO模塊中電氣跡線縮短至毫米級,雖降低了部分損耗,但也對信號精度提出了更嚴苛要求。阻抗控制是核心前提,單端阻抗需穩定在50Ω±3%,差分阻抗控制在100Ω±5%,偏差過大會導致眼圖閉合,誤碼率升至10??以上。設計中需通過差分對布線實現,嚴格控制線路長度差在5mil以內,避免時延差引發同步問題。

    過孔與層疊設計直接影響信號損耗。應盡量減少過孔數量,高頻信號線路優先布置在表層,跨層時采用盲埋孔(直徑<0.1mm)替代通孔,降低寄生電感與電容帶來的反射干擾。層疊結構需采用16-20層HDI設計,核心層選用低Dk基材,上下層搭配接地平面形成微帶線結構,減少信號輻射損耗,同時通過“電源層-地層”相鄰布局,利用電容效應降低電源阻抗。

    電磁兼容性(EMC)設計不可忽視。高頻信號區域需設計金屬屏蔽罩(銅或鋁材質),與地平面可靠連接形成法拉第籠,隔絕外部干擾。高頻線路與電源線路、模擬信號線路的間距需大于3倍線寬,必要時布置隔離線,避免串?dāng)_影響;電源輸入端需添加共模電感、X電容等EMC濾波器,濾除高頻噪聲。

    (二)熱管理設計:應對集中熱源的精準控溫方案

    CPO模塊功率密度高,光引擎與芯片集中發熱易導致激光器壽命縮短40%,熱管理設計需實現熱阻<1.5°C/W的目標。散熱過孔陣列是核心方案,在芯片下方散熱區密集布置孔徑0.2mm-0.4mm的過孔,內壁鍍銅后與底層散熱銅皮連通,形成垂直散熱通道,可使熱阻下降32%以上。

    銅皮與嵌入工藝可強化散熱能力。在芯片對應PCB區域設計大面積銅皮散熱區,通過直接接觸加速熱量傳導;高端1.6T CPO模塊可采用銅幣嵌入工藝,進一步提升局部熱導率,搭配定制散熱蓋與獨立散熱片,在45°C環境溫度下可將光引擎溫度控制在70°C以內。

    布局優化輔助散熱。將發熱量大的光引擎、驅動芯片與敏感元器件分區布置,避免熱量集中;電源線路采用寬銅箔(為信號線路2-3倍),縮短供電路徑,減少線路發熱的同時提升散熱效率。

    (三)集成化布局:適配CPO與硅光融合需求

    CPO技術的核心是光電共封裝,PCB布局需預留光引擎與ASIC芯片的協同空間,支持雙面LGA接口設計——底部900μm間距LGA連接主板,頂部400μm間距LGA連接光引擎,通過彈性壓縮機構確保信號完整性。光引擎區域需預留光波導接口,適配硅光子技術,提升傳輸效率的同時降低對電信號的依賴。

    兼容性設計需兼顧當前與未來需求。布局時需考慮光引擎的可拆卸性,便于后期維護;預留擴展空間,支持從8×800G向12.8Tbps容量升級。同時,需規避濕度環境下的CAF(導電陽極絲)現象,優化層間間距與材料搭配,降低測試失敗率。

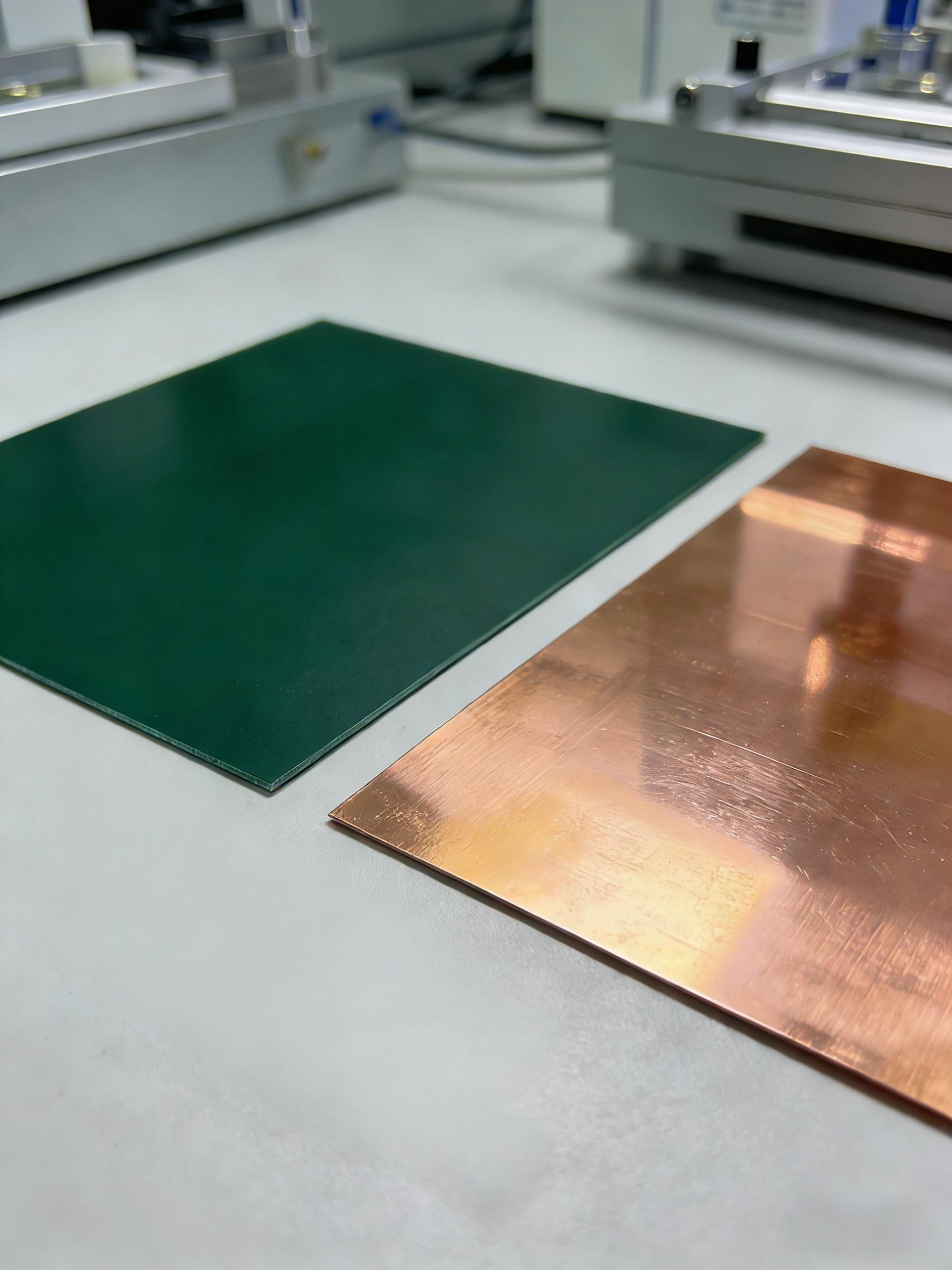

    CPO光模塊PCB低損耗基材選型材料展示,包括高頻層壓板、壓延銅箔,體現精密制造與材料科技

    三、仿真與測試:設計落地的可靠性保障

    CPO光模塊PCB設計復雜度高,需通過仿真工具提前預判問題。信號完整性(SI)與電源完整性(PI)仿真需采用HyperLynx、IBIS-AMI聯合仿真模型,覆蓋ASIC SerDes、PCB、LGA插座及光引擎的全鏈路,模擬28GHz頻段下的通道損耗(控制在5-9dB),確保最壞情況誤碼率滿足以太網標準并預留余量。

    制造過程中的測試需全面覆蓋關鍵指標。阻抗測試采用TDR(時域反射儀),批次抽測插入損耗≤0.4dB/in,阻抗偏差≤5%;熱性能測試依據IPC-9701標準,驗證熱循環下的穩定性;潔凈度測試需確保離子污染<1.0μg/cm2,避免影響長期可靠性。此外,還需進行端到端鏈路測試,通過PRBS31Q模式驗證誤碼率(控制在2E-10至2E-8之間),確保與第三方模塊的互操作性。

    CPO光電共封裝集成布局概念圖,展示光波導與電路在硅光基板上的協同布局與信號融合

    四、趨勢適配:面向1.6T+時代的設計升級方向

    隨著AI算力集群推動光模塊向1.6T、3.2T速率迭代,CPO光模塊PCB設計需向超低損耗與一體化集成升級?;姆矫妫瑩p耗因子(Df)將降至0.002以下,進一步降低高頻損耗;工藝上,微盲孔精度將提升至2/2mil線寬線距,良率控制成為核心競爭力。

    可持續性與成本平衡成為重要考量。無鉛無鹵工藝將全面普及,符合最新環保標準;通過優化設計方案(如HDI+升級FR-4適配中端場景),可在保障性能的同時降低高頻基材帶來的成本壓力。未來,PCB將從單純載體轉向光電混合平臺,與熱管、屏蔽結構一體化設計,實現性能與集成度的雙重突破。

    綜上,CPO光模塊PCB設計的核心在于平衡高頻信號傳輸、集中熱管理與光電集成需求,通過精準的材料選型、全鏈路設計優化與嚴格的仿真測試,可突破速率升級帶來的技術瓶頸。
